Замена вспышки Canon Powershot SD750

Поверните камеру боковой стороной с креплением для ремешка на запястье.

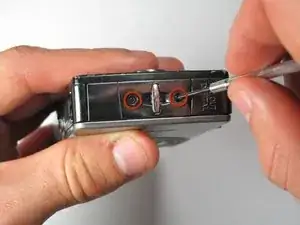

Открутите два чёрных винта длиной 3,4 мм с помощью отвёртки с крестообразным шлицем №00.

Снимите пластиковую секцию, поддев её пальцами.

Примечание: может быть удобнее поддевать секцию снизу камеры при открытой крышке отсека батареи.

Крепление для ремешка, расположенное за секцией, ослабится и может выпасть.

Переверните камеру на противоположную сторону, где нет крепления для ремешка.

Открутите два серебристых винта длиной 3,4 мм с помощью отвёртки с крестообразным шлицем №00.

Переверните камеру вверх ногами.

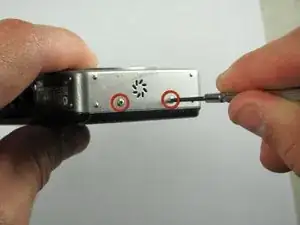

Открутите следующие винты отвёрткой с крестообразным шлицем №00.

Один чёрный винт Phillips длиной 3,4 мм.

Один серебристый винт Phillips длиной 3,4 мм.

ПРИМЕЧАНИЕ: при выкручивании может помочь использование ногтей.

Поставьте камеру на бок, противоположный ручке крепления ремешка.

Начните разъединять корпус двумя руками, оказывая давление на верхнюю и нижнюю части камеры.

Снимите небольшую металлическую пластину под пластиковым покрытием и отложите её в сторону. (Она крепится неплотно)

Примечание: при снятии корпуса отпадёт резиновая поролоновая прокладка, отделяющая объектив от корпуса. Аккуратно сохраните её.

Примечание: при сборке убедитесь, что защёлки задней панели находятся над креплением ремешка, а защёлки передней панели — под оранжевым корпусом.

Поверните камеру лицевой стороной вверх.

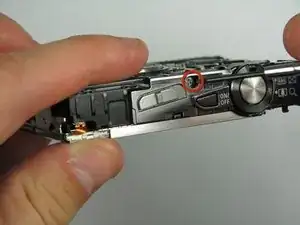

Открутите серебристый винт длиной 3,5 мм (расположен сверху камеры) с помощью отвёртки с крестообразным шлицем №00.

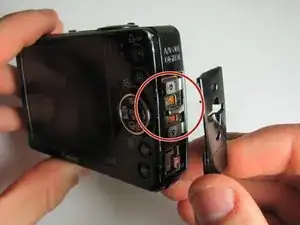

Удерживайте угол разъёма A/V и цифрового порта и потяните его вверх и наружу.

Примечание: при снятии разъёма A/V и цифрового порта может потребоваться небольшое усилие. Приложите достаточное давление, чтобы снять эту деталь.

Примечание: при сборке защёлкните угловую пластину обратно на место. (Нажмите вниз и внутрь)

Поверните камеру вперёд так, чтобы экран был обращён к вам.

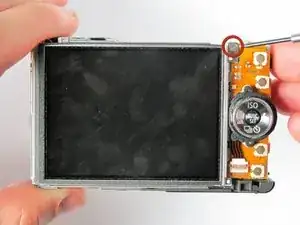

Открутите серебристый винт длиной 3,4 мм, расположенный в правом верхнем углу экрана, с помощью отвёртки с крестообразным шлицем №00.

Сдвиньте экран влево по корпусу, затем аккуратно потяните экран в сторону от камеры.

Примечание: удерживайте экран и рамку вместе.

Убедитесь в правильном выравнивании экрана.

Действуйте аккуратно, чтобы не порвать ленточный кабель, соединяющий экран с камерой.

Найдите два ленточных кабеля, соединяющих камеру и экран. (Один красный и узкий, другой широкий и оранжевый)

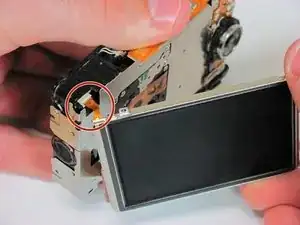

Снимите красный кабель в левом верхнем углу, удерживая коннектор на камере и вытягивая его ровно по прямой.

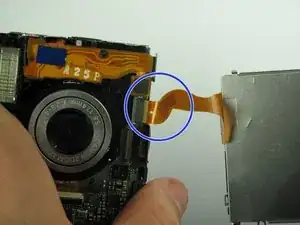

Снимите боковой оранжевый кабель, удерживая коннектор на камере и вытягивая его ровно по прямой.

Примечание: при снятии коннекторов может пригодиться пинцет. (Обратите внимание на то, как отсоединяются кабели — это поможет при установке экрана позже)

Примечание: при сборке используйте пинцет, чтобы подключить маленький красный коннектор в левом верхнем углу экрана.

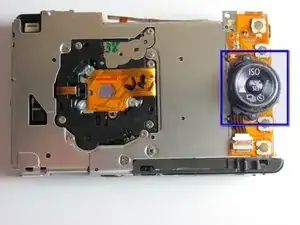

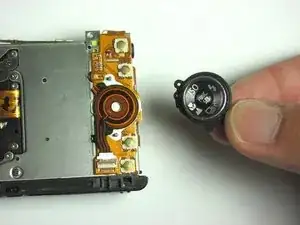

Подденьте пальцами и снимите круглую пластиковую и резиновую кнопку с задней части камеры.

Примечание: на этом этапе экран может остаться подключённым к устройству.

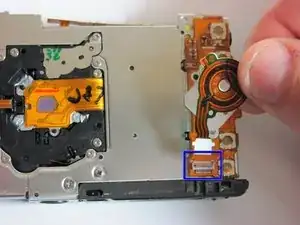

Отсоедините оранжевый и чёрный пластиковый кабель, находящийся под круглой резиновой кнопкой: поднимите коннектор ZIF, затем вытяните кабель пальцами.

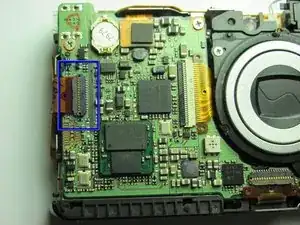

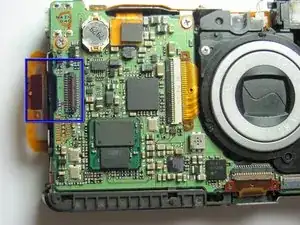

Отсоедините кабель, подключённый к левой стороне материнской платы, подняв коннектор ZIF, а затем вытянув кабель.

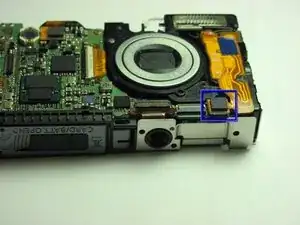

Отсоедините белый коннектор в правом верхнем углу камеры, вытянув провод из коннектора пальцами.

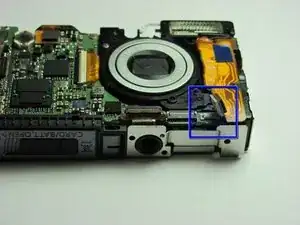

Отсоедините коннектор в нижней части камеры, который соединяет вспышку с материнской платой: удерживая его пальцами, поднимите вверх.

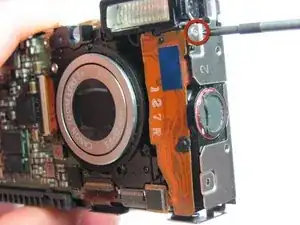

Открутите винт Phillips длиной 3,4 мм с правой стороны камеры

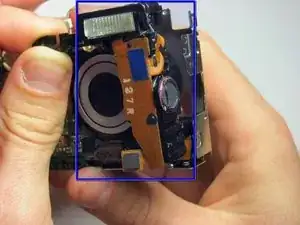

Затем извлеките вспышку вместе с компонентами (конденсатором и динамиком) из камеры.
