Замена конденсатора вспышки Canon PowerShot SD780 IS
Этот справочник покажет вам, как получить доступ к конденсатору вспышки Canon Powershot SD780 IS.
Будьте крайне осторожны при работе с конденсатором, так как он может хранить большое количество электрического заряда в течение длительного времени. Самый безопасный способ работы с конденсатором - разрядить его. Вы можете сделать инструмент для разряда конденсатора, следуя инструкции Создание инструмента для разряда конденсатора.
Шаг 1
Начните с того, что убедитесь, что камера выключена и батарея удалена, чтобы избежать электрического удара.
Шаг 2

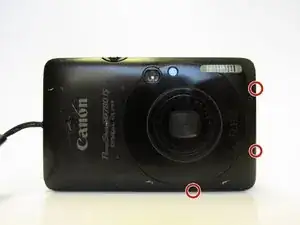

Удалив батарею, вы можете начать снимать самые внешние винты на камере для замены корпуса. Всего имеется 5 винтов. Для этого вам понадобится отвертка Philips # 00.
Следите за тем, откуда вы сняли каждый винт, чтобы избежать осложнений во время сборки.

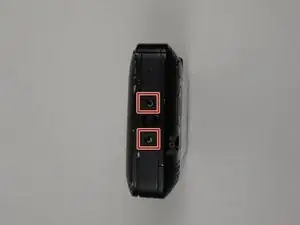

Винты, выделенные красным квадратом на втором изображении (слева на первом изображении), имеют длину 2,0 мм.
Шаг 3

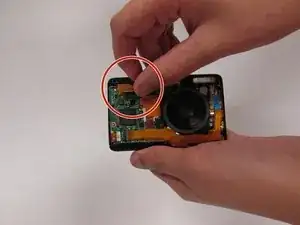

Снимите переднюю панель корпуса камеры, чтобы обнажить верхнюю левую медную полоску, и осторожно потяните полоску вверх, чтобы отсоединить от камеры.
Шаг 4
Удалите винт с самого левого края камеры.
Шаг 5

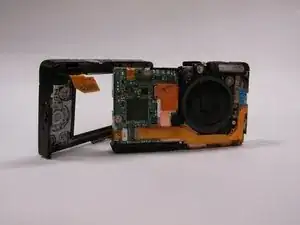

Теперь, когда вы удалили все винты, осторожно разъедините корпус по шву. Корпус отделится от камеры на две части.
Шаг 6

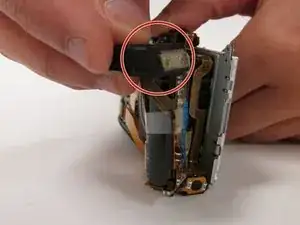

Найдите стабилизатор изображения в верхнем правом углу камеры и аккуратно отсоедините внутреннюю батарею от камеры. Сделав это, внутреннюю батарею можно будет легко извлечь.
Шаг 7

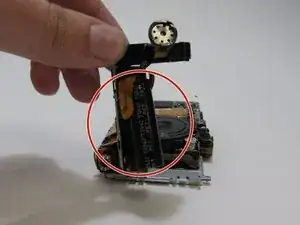

Теперь вы обнажили внутреннюю батарею, и вы можете обменять старую внутреннюю батарею на новую.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
