Замена кольца байонета Canon EOS Rebel XS
Используйте это руководство для снятия кольца байонета. В этой модели зеркальной камеры Canon байонетное кольцо пластиковое и может изнашиваться быстрее, чем металлические байонетные кольца в других моделях.
Шаг 1
Удалите два чёрных винта 3 мм (1/8") с боковой крышки, используя крестовую отвертку #00.
Шаг 2
Снизу удалите винт 6 мм (13/64") крестовой отверткой #00.
Подденьте панель, начиная с переднего/нижнего угла, как показано.
Под противоположным краем находится скрытый выступ.
Шаг 3
Снимите три винта средней длины с нижней части камеры.
Шаг 4
Удалите два винта средней длины на передней панели камеры над байонетом.
После этого можно использовать лопатку для поддевания панели со стороны, противоположной рукояти.
Если начинать со стороны рукояти, будет сложнее отвести панель.
Шаг 5

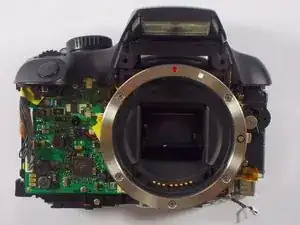

С помощью крестовой отвертки снимите пять серебристых винтов с кольца крепления объектива.
Шаг 6

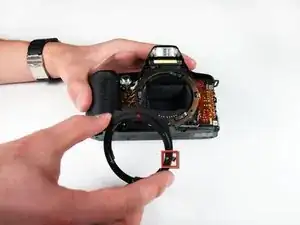

Снимите кольцо крепления объектива, используя пальцы.
В кольце находится маленькая металлическая кнопка (красный квадрат). Будьте осторожны, чтобы не потерять этот элемент при снятии кольца.
Шаг 7

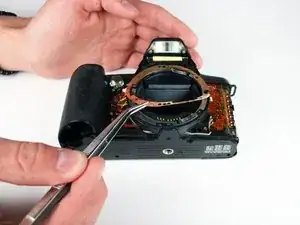

С помощью пинцета снимите пружину с кольца крепления объектива.
Шаг 8

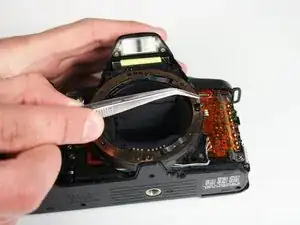

С помощью пинцета снимите золотое металлическое кольцо.
Обратите внимание на ориентацию кольца для повторной установки.
Заключение
Для сборки устройства обратно следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
