Замена видоискателя Canon EOS Rebel G

В этом руководстве описывается, как снять видоискатель с вашей камеры.

Шаг 1

Используя отвертку Phillips #00, открутите три винта Phillips размером 4.4 мм, как указано красными кругами.

Уберите текстурированную накладку, отодвинув её пальцем, чтобы разделить компоненты.

Используя плоский конец лопатки, ослабьте соединение между передней панелью и устройством.

Снимите переднюю панель руками.

Переверните камеру.

Используя отвертку Phillips #00, открутите два винта Phillips размером 4.9 мм, расположенные по обеим сторонам видоискателя.

Используя отвертку Phillips #00, открутите один винт Phillips размером 5.7 мм, расположенный рядом с ЖК-экраном.

Положите камеру на спину.

Отпаяйте соединение вспышки от материнской платы, как указано синим кругом.

Снимите верхнюю панель, приподняв её сзади, переместив вперёд над камерой и позволив ей опуститься вниз перед камерой.

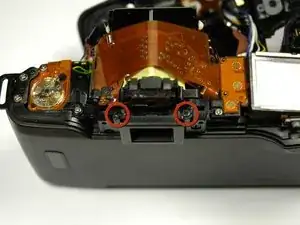

Открутите винты с обеих сторон видоискателя, пока видоискатель не сможет быть снят.

Два винта Phillips размером 8.5 мм.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
