Замена нижней крышки и других деталей Canon EOS Rebel XS 35mm
Эта процедура необходима для замены некоторых деталей на нижней части фотоаппарата Canon EOS Rebel XS 35mm (после снятия нижней крышки). В руководстве описано, как снять эти детали и установить их обратно, будь то те же самые отремонтированные детали или новые. Детали включают две маленькие металлические пластины, шайбы, винты и шестерни.
Шаг 1
Используйте крестовую отвертку Phillips #000, чтобы вынуть шесть винтов с основания корпуса камеры.
Используйте крестовую отвертку Phillips #000, чтобы вынуть винт 7 мм.
Используйте крестовую отвертку Phillips #000, чтобы вынуть винт 7 мм и пять винтов 4 мм.
Шаг 2

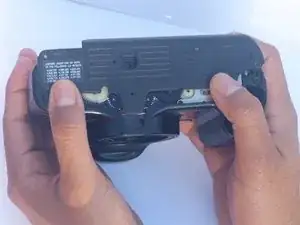

Используйте крестовую отвертку Phillips #000, чтобы вынуть шесть винтов с основания корпуса камеры. Затем нажмите на нижнюю крышку в сторону задней части камеры пальцами, пока она не щёлкнет и не отделится.
Шаг 3

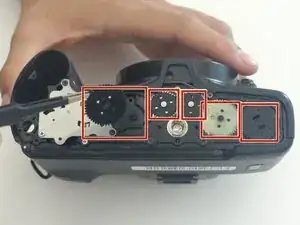

Пинцетом или пальцами аккуратно снимите пять шестерён и отложите их временно в сторону.
Пинцетом или пальцами аккуратно снимите пять шестерён и отложите их временно в сторону. Эти шестерни легко выпадают во время работы, поэтому их организация поможет предотвратить потерю.
Шаг 4

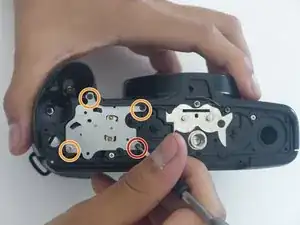

Снимите серебристый винт Phillips #000 длиной 5 мм.
Снимите три винта Phillips #000 длиной 4 мм.
Шаг 5
Снимите серебристую пластину пинцетом или пальцами.
Шаг 6
Обратите внимание на пружину, прикреплённую к пластиковому элементу. Не потеряйте её.
Снимите чёрный пластиковый элемент.
Шаг 7
Снимите чёрную шестерню пинцетом или пальцами.
Шаг 8
Снимите шестерню пинцетом или пальцами.
Шаг 9

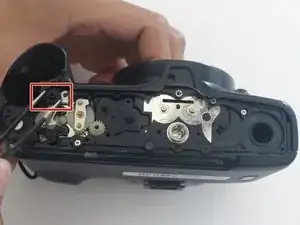

Снимите деталь, указанную на фото, пинцетом или пальцами.
Шаг 10

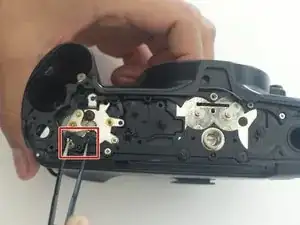

Снимите деталь, указанную на фото, пинцетом или пальцами.
Шаг 11

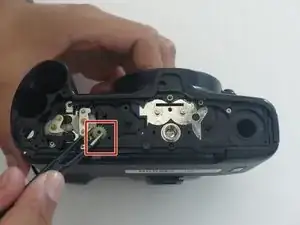

Снимите деталь, указанную на фото, пинцетом или пальцами.
Шаг 12

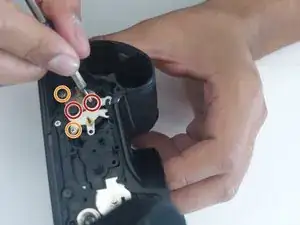

Снимите два винта Phillips #000 длиной 3 мм.
Снимите два серебристых винта Phillips #000 длиной 3,5 мм.
Шаг 13

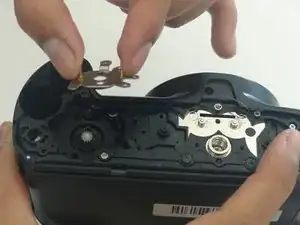

Снимите вторую серебристую пластину пинцетом или пальцами.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
