Замена зеркального блока и видоискателя Nikon D7000
Используйте это руководство для замены зеркального блока и видоискателя.
Примечание: Для этого ремонта вам понадобятся отвертки JIS. Обычные крестовые отвертки имеют перекрестный узор со скруглёнными внутренними краями и не полностью входят в пазы винтов JIS. Отвертки JIS имеют прямой крестовой узор, который обеспечивает лучшее соприкосновение с головкой винта и рассчитан на высокий крутящий момент, необходимый для отворачивания винтов.
Шаг 1

При отворачивании винтов первые 1–2 оборота (максимальный крутящий момент) нажимайте отверткой сильно, чтобы «разблокировать» винт. Неспособность сделать это может повредить головку винта и сделать невозможным его извлечение.
Снимите следующие 5 винтов, крепящих нижнюю крышку к корпусу камеры:
Четыре винта J000 длиной 6 мм.
Один винт J000 длиной 8 мм (под байонетом объектива).
Шаг 2

Снимите три винта J000 длиной 6 мм под крышкой батарейного отсека.
Шаг 3

Аккуратно снимите нижнюю крышку с корпуса камеры.
Шаг 4

Снимите следующие винты в области разъёмов:
Два винта J000 длиной 3,5 мм.
Один винт J000 длиной 6 мм (сразу над разъёмами).
Шаг 5

С помощью пинцета отогните и снимите заднюю резиновую накладку.
Шаг 6

Снимите один винт J000 длиной 4,25 мм, расположенный за задней резиновой накладкой.
Шаг 7

Поднимите накладку окуляра вверх, чтобы снять её.
Шаг 8

Снимите два винта J000 длиной 6 мм, расположенные за накладкой окуляра.
В моделях D7100 есть дополнительный винт, удерживающий заднюю панель. Этот винт находится в диоптрийном регуляторе (ручка с обозначением + -). Доступ к этому винту можно получить, отогнув эту наклейку на диоптрии.
Шаг 9

Откройте крышку карты SD, слегка нажав большим пальцем вниз и сдвинув вверх.
Шаг 10

Снимите четыре винта J000 длиной 6 мм, крепящие крышку отсека для карт SD.
Шаг 11

Аккуратно снимите крышку отсека для карт SD.
Шаг 12

Снимите следующие винты, крепящие заднюю панель корпуса:
Один винт J000 длиной 6 мм.
Один винт J000 длиной 3 мм.
Шаг 13

Аккуратно поднимите и снимите заднюю панель корпуса.
Шаг 14


Отключите следующие два ленточных кабеля от материнской платы.
Для помощи с разъёмами ленточных кабелей смотрите наше руководство "Руководство по разъёмам ленточных кабелей"!
Шаг 15

Снимите следующие винты, крепящие левую защитную крышку материнской платы:
Один винт J000 длиной 2 мм (внизу).
Один винт J000 длиной 3,5 мм (сзади).
Осторожно обращайтесь с контактными зажимами заземления на материнской плате.
Шаг 16

Аккуратно подденьте и снимите левую защитную крышку материнской платы.
Шаг 17

Снимите один винт J000 длиной 3,5 мм, крепящий правую защитную крышку материнской платы.
Шаг 18

Аккуратно снимите правую защитную крышку материнской платы с помощью кончика лопатки.
Шаг 19


Отключите оставшиеся ленточные кабели.
Шаг 20

Отключите оставшиеся ленточные кабели.
Шаг 21

Осторожно отсоедините красный разъём с помощью пинцета.
Шаг 22

Снимите четыре винта J000 длиной 3,5 мм, крепящие материнскую плату.
Шаг 23

Аккуратно отведите крышку со стороны разъёмов от материнской платы.
Шаг 24

Поднимите материнскую плату и извлеките её.
Шаг 25

Снимите четыре винта J000 длиной 6 мм, крепящие пластину штатива.
Шаг 26

Аккуратно поднимите пластину штатива с задней стороны камеры и извлеките заземляющий зажим из-под байонета объектива.
Шаг 27

Отключите чёрно‑белый кабель динамика.
Шаг 28

Удалите три винта J000 длиной 6 мм, фиксирующих датчик изображения.
Шаг 29

Осторожно выньте пластину датчика изображения из камеры.
Шаг 30

Поднимите вспышку вручную, вставив отвертку слева от видоискателя и нажав на металлический рычаг.
Не прилагайте большого давления. Нажимайте осторожно — вспышка поднимется, когда попадёте в нужную точку.
Шаг 31

Снимите два винта J000 длиной 5 мм, расположенных под вспышкой.
Шаг 32

Снимите два винта J000 длиной 3 мм, фиксирующих переднюю крышку.
Шаг 33

Снимите переднюю крышку.
Шаг 34

Осторожно снимите крышку портов.
Шаг 35

Освободите (переложите) кабель микрофона.
Шаг 36

Снимите один винт J000 длиной 4 мм с передней части.
Шаг 37

Снимите один винт J000 длиной 8,5 мм из отсека батареи.
Шаг 38

Аккуратно снимите рукоятку.
Шаг 39

Снимите один винт J000 длиной 4 мм, фиксирующий верхнюю крышку (под правым крючком ремня).
Шаг 40

Снимите один винт J000 длиной 4 мм, фиксирующий верхнюю крышку (под левым крючком ремня).
Шаг 41

Снимите наклейку, закрывающую винт регулировки диоптрий.
Шаг 42

Снимите один винт J000 длиной 8,0 мм.
Снимите регулятор диоптрий.
Шаг 43

Снимите верхнюю крышку.
Шаг 44

Отсоедините чёрно‑жёлто‑зелёный кабель от платы верхней крышки.
Шаг 45


Снимите два винта J000 длиной 6,5 мм, фиксирующих видоискатель.
Снимите крышку видоискателя.
Шаг 46

Снимите один винт J000 длиной 3 мм с нижней левой стороны камеры.
Шаг 47

Снимите два винта J000 длиной 6 мм слева от затвора.
Шаг 48

Снимите два винта J000 длиной 6,5 мм под креплением объектива.
Шаг 49

Снимите два винта прямо под и по бокам видоискателя.
Шаг 50

Снимите один винт J000 длиной 5 мм в верхней правой части камеры.
Шаг 51

Осторожно отогните лентовый кабель в нижнем левом углу камеры.
Шаг 52

Снимите левый передний лентовый кабель с верхнего правого угла платы.
Шаг 53

Снимите все три провода‑разъёма.
Шаг 54

Отделите узел затвора от корпуса камеры.
Шаг 55

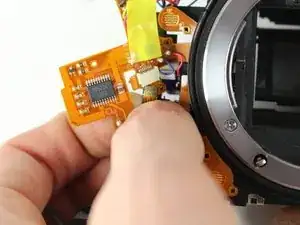

Вытяните лентовый кабель из платы у переднего левого края устройства.
Шаг 56

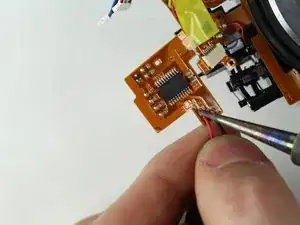

Отпаять красный и чёрный силовые провода.
Смотрите наше руководство по пайке для помощи!
Шаг 57

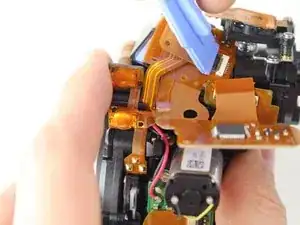

Отключите лентовый кабель в верхнем правом углу камеры.
Шаг 58

Отключите лентовый кабель в верхнем правом углу камеры.
Шаг 59

Лентовый кабель у задней правой части видоискателя отключён.
Шаг 60

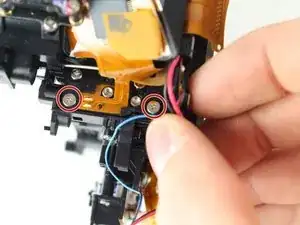

Снимите два винта J000 длиной 5,5 мм
Шаг 61

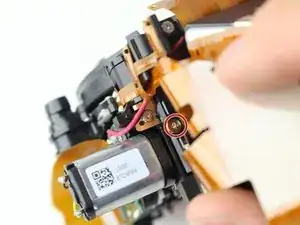

Удалите винт J000 длиной 5,5 мм.
Шаг 62

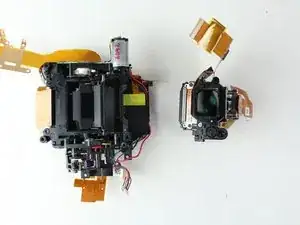

Снимите видоискатель с узла зеркальной коробки.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
