Замена материнской платы Nikon D80
После длительной эксплуатации материнская плата камеры может выйти из строя. В этом руководстве объясняется, как заменить материнскую плату камеры Nikon D80. Для безопасности перед работой с любыми электронными компонентами извлеките аккумулятор.
Обратите внимание, что для выполнения этого руководства требуется пайка. Для получения дополнительной информации о пайке и выпаивании соединений, посетите это руководство.
Шаг 1

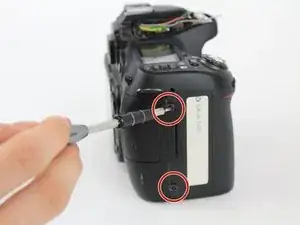

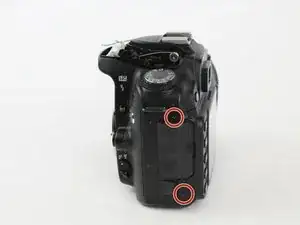

Используя крестовую отвертку Phillips #00, открутите четыре винта 6.2 мм с левой и правой сторон внешней крышки.
Шаг 2

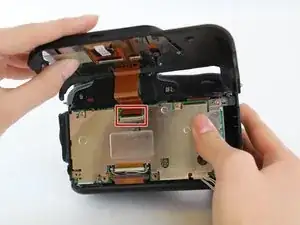

С помощью пинцета аккуратно поднимите маленькую фиксирующую защелку разъёма с нулевым усилием вверх.
Вытяните оранжевый кабель-разъём из разъёма с нулевым усилием, используя пинцет.

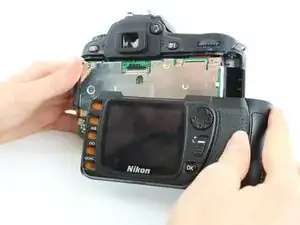

Снимите заднюю крышку.
Шаг 3

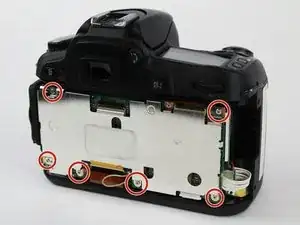

Используя крестовую отвертку Phillips #00, открутите шесть винтов 3.7 мм.
Снимите заднюю пластину, закрывающую основную плату.
Шаг 4

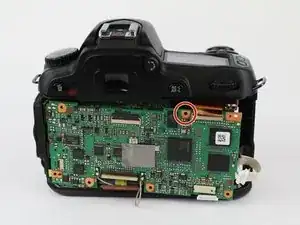

Используя крестовую отвертку Phillips #00, отвинтите винт 2.3 мм.
Шаг 5

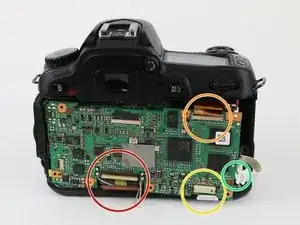

С помощью пинцета аккуратно поднимите маленькие фиксирующие защёлки разъёмов с нулевым усилием вверх.
Вытяните нижний оранжевый кабель-разъём из разъёма с нулевым усилием, используя пинцет.
Вытяните верхний оранжевый кабель-разъём из разъёма с нулевым усилием, используя пинцет.
Снимите ленточные кабели, аккуратно потянув их от разъёмов ленточных кабелей без усилий.
Снимите ленточные кабели, аккуратно потянув их от разъёмов ленточных кабелей без усилий.

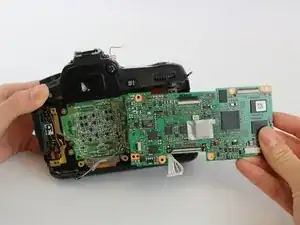

Отсоедините основную плату от двух портов слева, потянув основную плату вправо.
Шаг 6

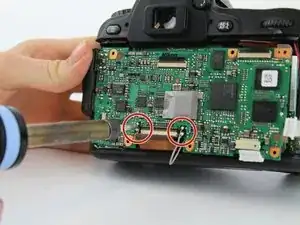

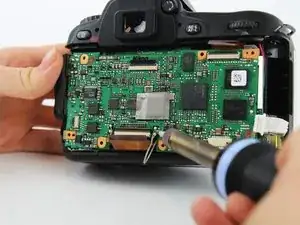

С помощью паяльника отсоедините четыре провода, припаянные к основной плате.
Для получения дополнительной информации о пайке и выпаивании соединений, посетите это руководство.
Будьте осторожны при использовании горячего паяльника. Отведите ленточный кабель в сторону; его легко сжечь, как и себя при использовании паяльника.
Снимите основную плату.
Шаг 7

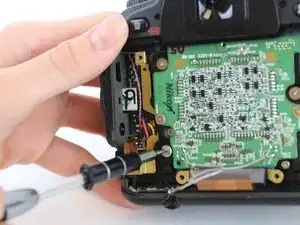

Открутите три винта 2.3 мм крестовой отверткой Phillips #00.
Используйте крестовую отвертку Phillips #00, чтобы открутить три винта 4.7 мм.

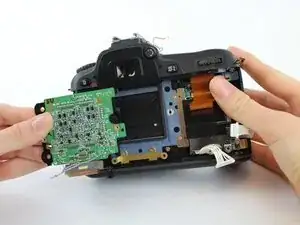

Аккуратно извлеките материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
