Замена затвора Nikon D7000

Используйте это руководство, чтобы заменить узел затвора.

Примечание: Для этого ремонта потребуются отвертки JIS. Обычные отвертки Phillips имеют крестообразный профиль с закруглёнными внутренними краями и не полностью входят в пазы винтов JIS. Отличающиеся по конструкции отвертки JIS имеют прямой крестообразный профиль, который обеспечивает значительно лучший контакт с головкой винта и подходит для высокого крутящего момента, необходимого для ослабления винтов.

Шаг 1

При ослаблении винтов начинайте прикладывать значительное усилие к отвертке в течение первых 1–2 оборотов (наибольший крутящий момент), пока винт не «разблокируется». Если этого не сделать, можно повредить головку винта и сделать невозможным его дальнейшее выкручивание.

Снимите следующие 5 винтов, крепящих нижнюю крышку к корпусу камеры:

Четыре винта J000 длиной 6 мм.

Один винт J000 длиной 8 мм (под креплением объектива).

Шаг 2

Снимите три винта J000 длиной 6 мм из-под крышки батарейного отсека.

Шаг 3

Осторожно снимите нижнюю крышку с корпуса камеры.

Шаг 4

Снимите следующие винты из области разъемов:

Два винта J000 длиной 3,5 мм.

Один винт J000 длиной 6 мм (над разъемами).

Шаг 5

Пинцетом аккуратно снимите заднюю резиновую накладку.

Шаг 6

Снимите один винт J000 длиной 4,25 мм за задней резиновой накладкой.

Шаг 7

Поднимите окулярную накладку вверх, чтобы снять её.

Шаг 8

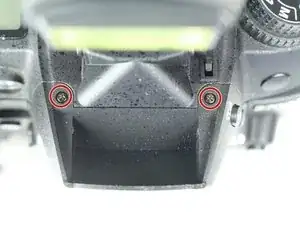

Снимите два винта J000 длиной 6 мм, расположенные за окулярной накладкой.

В моделях D7100 имеется дополнительный винт, удерживающий заднюю панель. Он расположен в окулярной шкале (диске с обозначениями + и –). Добраться до этого винта можно, сняв наклейку с окулярной шкалы.

Шаг 9

Откройте крышку слота SD-карты, слегка надавив на неё большим пальцем и сдвинув вверх.

Шаг 10

Снимите четыре винта J000 длиной 6 мм, крепящих крышку слота SD-карты.

Шаг 11

Осторожно снимите крышку слота SD-карты.

Шаг 12

Снимите следующие винты, крепящие заднюю крышку:

Один винт J000 длиной 6 мм.

Один винт J000 длиной 3 мм.

Шаг 13

Осторожно снимите заднюю крышку.

Шаг 14

Отсоедините следующие два ленточных кабеля от материнской платы.

Для помощи в работе с разъемами ленточных кабелей воспользуйтесь нашим руководством по кабельным соединителям!

Шаг 15

Снимите следующие винты, крепящие левый экран материнской платы:

Один винт J000 длиной 2 мм (снизу).

Один винт J000 длиной 3,5 мм (сзади).

Будьте осторожны с заземляющими контактами на материнской плате.

Шаг 16

Осторожно подденьте и снимите левый экран материнской платы.

Шаг 17

Снимите один винт J000 длиной 3,5 мм, крепящий правый экран материнской платы.

Шаг 18

Аккуратно поднимите правый экран материнской платы кончиком лопатки.

Шаг 19

Отсоедините оставшиеся ленточные кабели.

Шаг 20

Отсоедините оставшиеся ленточные кабели.

Шаг 21

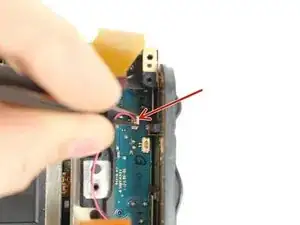

Осторожно отсоедините красный разъем с помощью пинцета.

Шаг 22

Снимите четыре винта J000 длиной 3,5 мм, крепящих материнскую плату.

Шаг 23

Осторожно отодвиньте от материнской платы крышку стороны портов.

Шаг 24

Поднимите материнскую плату.

Шаг 25

Снимите четыре винта J000 длиной 6 мм, крепящие штативную площадку.

Шаг 26

Осторожно поднимите штативную площадку с задней стороны камеры и выведите заземляющий контакт из-под крепления объектива.

Шаг 27

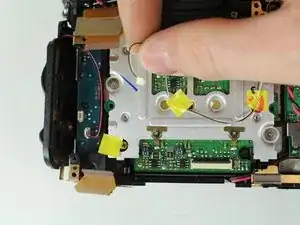

Отсоедините чёрный и белый кабель динамика.

Шаг 28

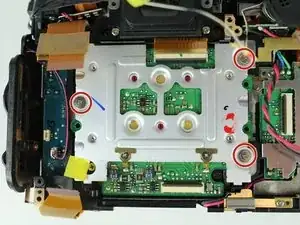

Выкрутите три винта J000 длиной 6 мм, которые крепят плату датчика изображения.

Шаг 29

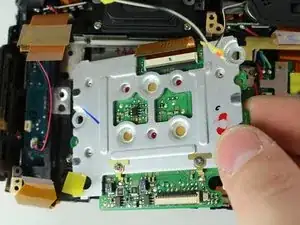

Аккуратно снимите плату датчика изображения с камеры.

Шаг 30

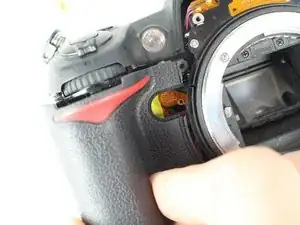

Вручную поднимите вспышку, вставив отвёртку слева от видоискателя и нажав на металлический рычаг.

Нажимать нужно слабо. Давите осторожно, и вспышка поднимется, когда Вы найдёте нужное место.

Шаг 31

Выкрутите два винта J000 длиной 5 мм из-под вспышки.

Шаг 32

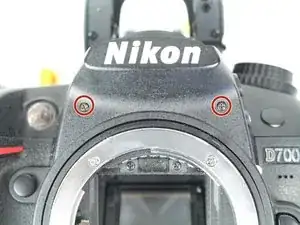

Выкрутите два винта J000 длиной 3 мм, которые крепят переднюю крышку.

Шаг 33

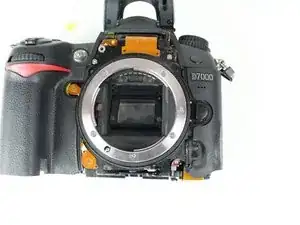

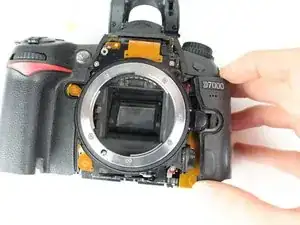

Снимите переднюю крышку.

Шаг 34

Аккуратно снимите крышку разъёмов.

Шаг 35

Освободите кабель микрофона от направляющих.

Шаг 36

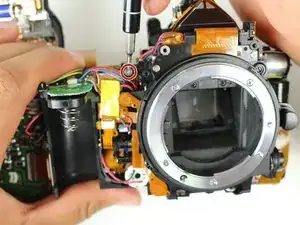

Выкрутите один винт J000 длиной 4 мм спереди.

Шаг 37

Выкрутите один винт J000 длиной 8,5 мм из отсека батареи.

Шаг 38

Аккуратно снимите ручку-держатель.

Шаг 39

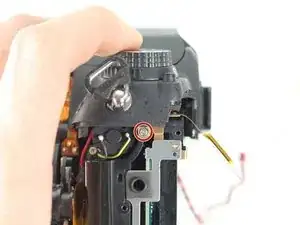

Выкрутите один винт J000 длиной 4 мм, который крепит верхнюю крышку (под правым креплением ремня).

Шаг 40

Выкрутите один винт J000 длиной 4 мм, который крепит верхнюю крышку (под левым креплением ремня).

Шаг 41

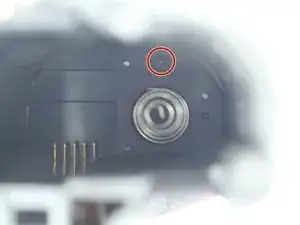

Удалите наклейку, закрывающую винт регулировки диоптрий.

Шаг 42

Выкрутите один винт J000 длиной 8,0 мм.

Снимите регулятор диоптрий.

Шаг 43

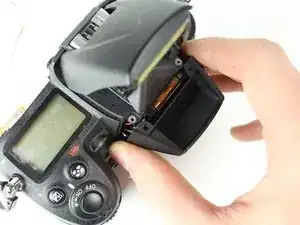

Снимите верхнюю крышку.

Шаг 44

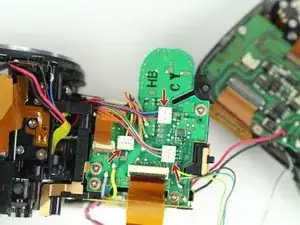

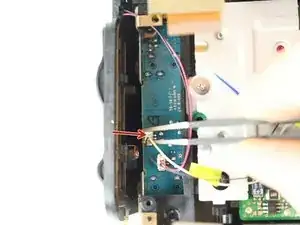

Отсоедините чёрный, жёлтый и зелёный кабели от платы верхней крышки.

Шаг 45

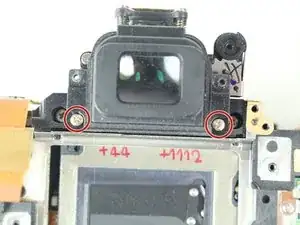

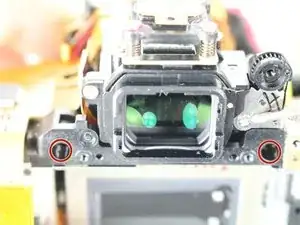

Выкрутите два винта J000 длиной 6,5 мм, которые крепят видоискатель.

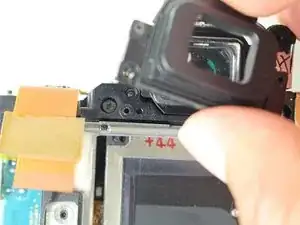

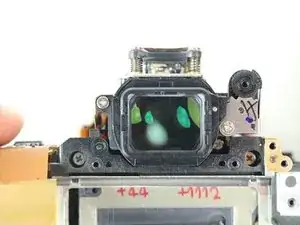

Снимите крышку видоискателя.

Шаг 46

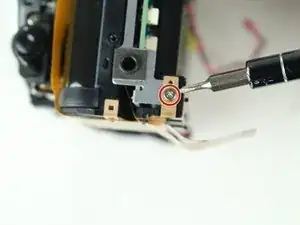

Выкрутите один винт J000 длиной 3 мм с нижней левой стороны камеры.

Шаг 47

Выкрутите два винта J000 длиной 6 мм слева от затвора.

Шаг 48

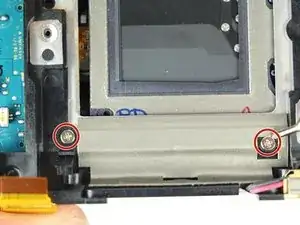

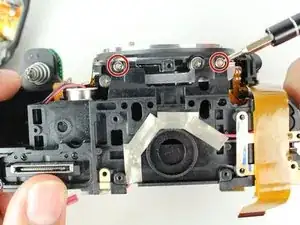

Выкрутите два винта J000 длиной 6,5 мм под креплением объектива.

Шаг 49

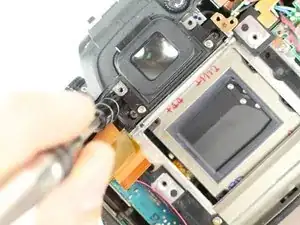

Выкрутите два винта, расположенных непосредственно под и сбоку от видоискателя.

Шаг 50

Выкрутите один винт J000 длиной 5 мм в верхнем правом углу камеры.

Шаг 51

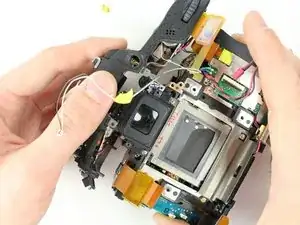

Аккуратно отогните ленточный кабель в нижнем левом углу камеры.

Шаг 52

Отсоедините передний левый ленточный кабель от правого верхнего угла печатной платы.

Шаг 53

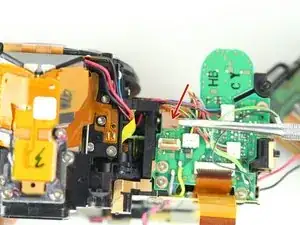

Отсоедините все три проводных разъёма.

Шаг 54

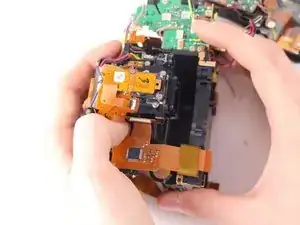

Отделите сборку затвора от корпуса камеры.

Заключение

Чтобы собрать устройство вновь, выполните инструкции в обратном порядке.
