Замена пластины штатива Nikon D7000

При ослаблении винтов сначала сильно прижмите отвертку в течение первых 1–2 оборотов (максимальный крутящий момент), пока винт не «разблокируется». Невыполнение этого требования может повредить головку винта и сделать невозможным её извлечение.

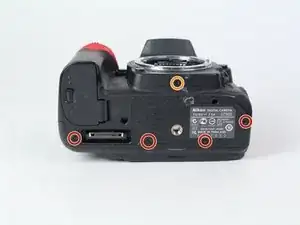

Удалите следующие 5 винтов, фиксирующих нижнюю крышку к корпусу камеры:

Четыре винта J000, 6 мм.

Один винт J000, 8 мм (под байонетом объектива).

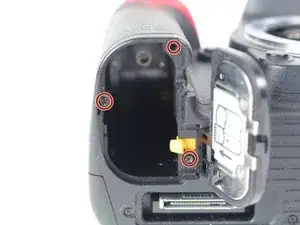

Удалите три винта J000, 6 мм, расположенных под крышкой отсека батареи.

Осторожно снимите нижнюю крышку с корпуса камеры.

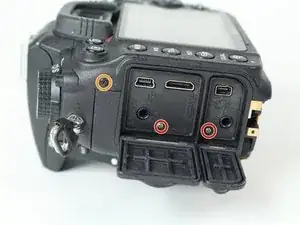

Удалите следующие винты в области портов:

Два винта J000, 3.5 мм.

Один винт J000, 6 мм (сразу над портами).

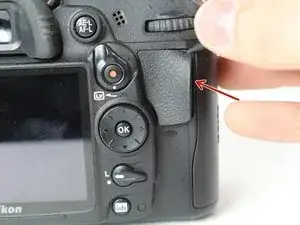

Снимите задний резиновый элемент пинцетом.

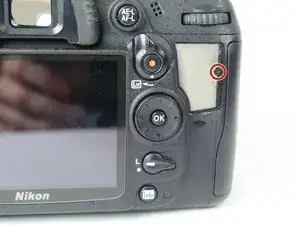

Удалите один винт J000, 4.25 мм, расположенный за задним резиновым элементом.

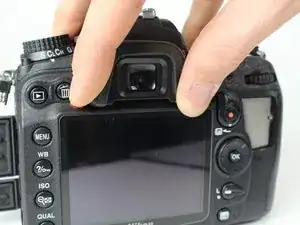

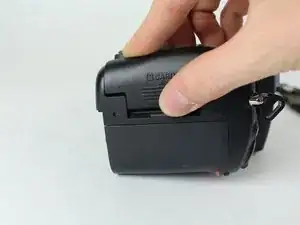

Поднимите крышку видоискателя вверх, чтобы снять её.

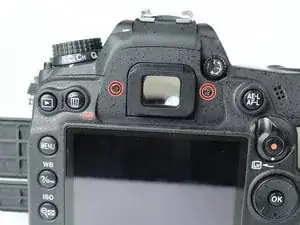

Удалите два винта J000, 6 мм, расположенные за крышкой видоискателя.

На моделях D7100 имеется дополнительный винт, удерживающий заднюю панель. Этот винт находится в диоптрийной регулировке (диск с обозначением + -). К винту можно получить доступ, отогнув наклейку на диоптрийной регулировке.

Откройте крышку отсека карт SD, немного нажав вниз большим пальцем и сдвинув вверх.

Удалите четыре винта J000, 6 мм, которые крепят крышку отсека карт SD.

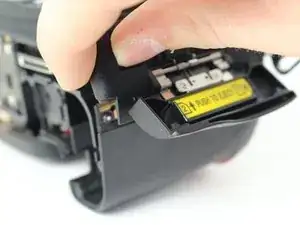

Осторожно снимите крышку отсека карт SD.

Удалите следующие винты, фиксирующие заднюю панель:

Один винт J000, 6 мм.

Один винт J000, 3 мм.

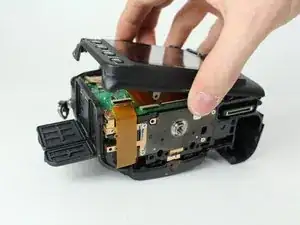

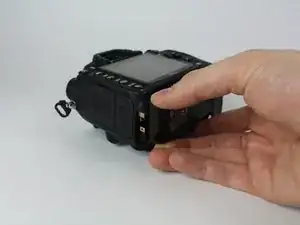

Осторожно приподнимите заднюю панель и снимите её.

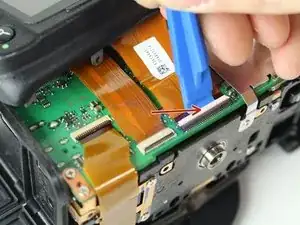

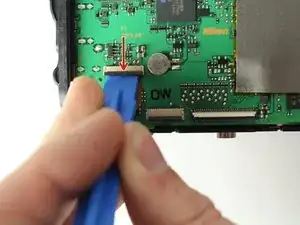

Отключите два лентовых кабеля от материнской платы.

См. наше руководство по разъёмам кабелей Cable Connector Guide для помощи с разъёмами лентовых кабелей!

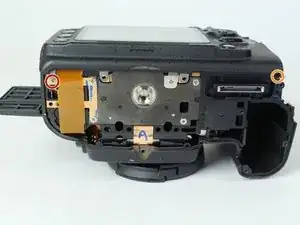

Удалите следующие винты, крепящие левую защитную крышку материнской платы:

Один винт J000, 2 мм (в нижней части).

Один винт J000, 3.5 мм (на задней стороне).

Будьте осторожны с заземляющими прижимами на материнской плате.

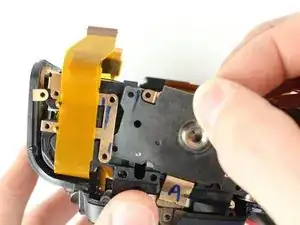

Осторожно подденьте и снимите левую защитную крышку материнской платы.

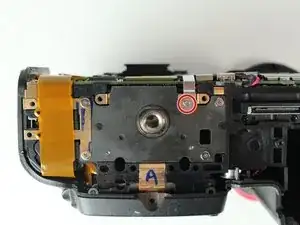

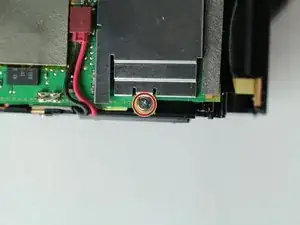

Удалите один винт J000, 3.5 мм, фиксирующий правую защитную крышку материнской платы.

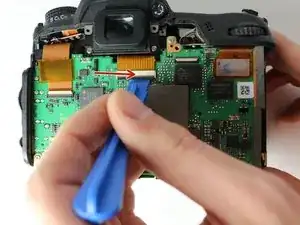

Осторожно снимите правую защитную крышку материнской платы с помощью пластиковой лопатки.

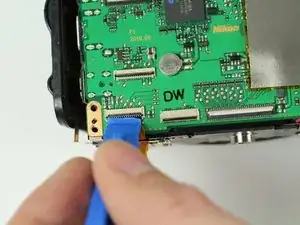

Отключите оставшиеся лентовые кабели.

Отключите оставшиеся лентовые кабели.

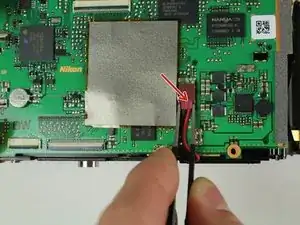

Осторожно отсоедините красный разъём пинцетом.

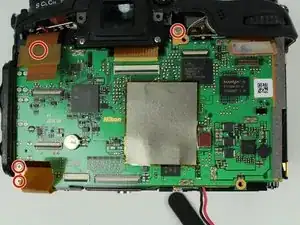

Удалите четыре винта J000, 3.5 мм, фиксирующие материнскую плату.

Осторожно оттяните крышку с портовой стороны от материнской платы.

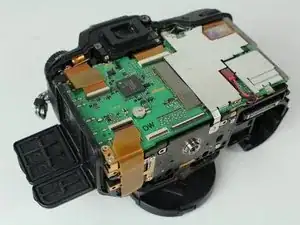

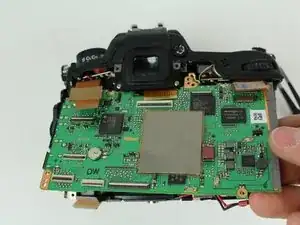

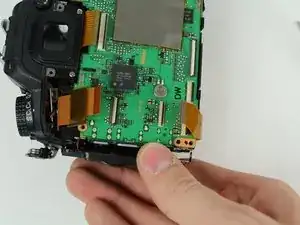

Поднимите материнскую плату и снимите её.

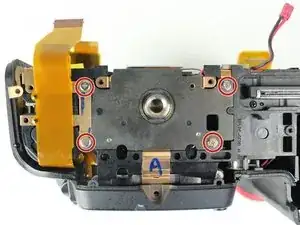

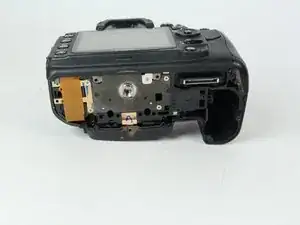

Удалите четыре винта J000, 6 мм, фиксирующих пластину штатива.

Осторожно поднимите пластину штатива с задней стороны камеры и вытяните заземляющий прижим из-под байонета объектива.
