Замена кнопки режима диска Nikon D7100

При откручивании винтов начинайте плотно нажимать отвёрткой в течение первых 1–2 оборотов (максимальный крутящий момент), пока винт не «разблокируется». В противном случае головка винта может повредиться, и его будет невозможно открутить.

Открутите пять винтов на нижней панели камеры при помощи отвёртки с битой JIS #000.

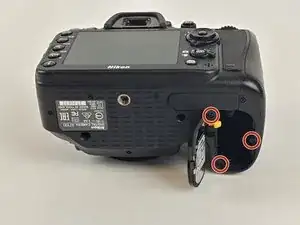

Открутите три винта под крышкой отсека батареи и снимите нижнюю крышку.

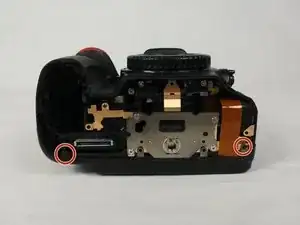

Открутите два винта внутри камеры в задних углах.

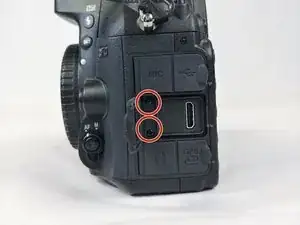

Откройте крышку разъёма HDMI и открутите два винта.

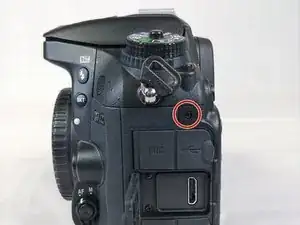

Открутите винт рядом с петлёй ремешка камеры.

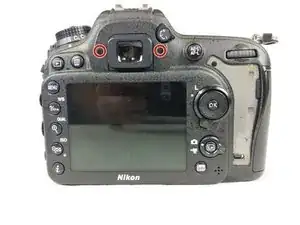

Открутите по два винта с каждой стороны видоискателя.

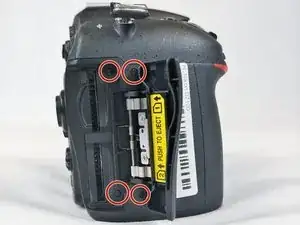

Открутите два винта выше и ниже крышки слота карты памяти SD.

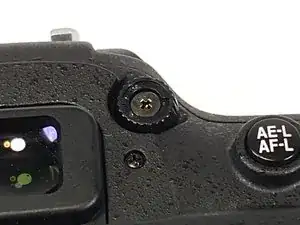

Снимите наклейку из кожзаменителя с клеевой основой и открутите два винта под ней.

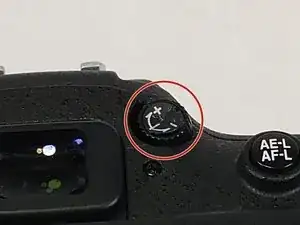

Снимите наклейку регулировки диоптрий и открутите винт под ней.

Отделите заднюю панель камеры от корпуса.

Будьте осторожны — не повредите шлейфы.

Отключите шлейфы ЖК-дисплея и кабель питания от материнской платы.

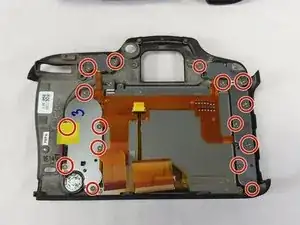

Открутите все 16 винтов вокруг задней панели камеры.

Затем открутите оставшиеся винты, крепящие заднюю панель к ЖК-дисплею.

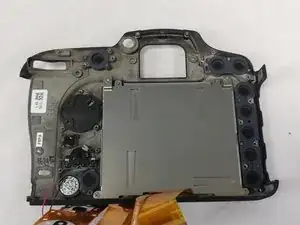

После этого просто снимите панель с ЖК-дисплеем.

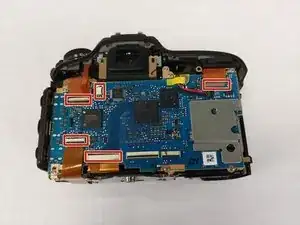

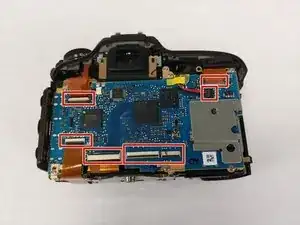

Отсоедините 5 разъёмов шлейфов, поднимая фиксаторы пластиковой лопаткой.

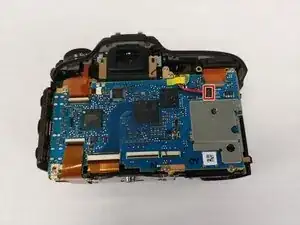

Вытяните чёрный 4-контактный разъём из его гнезда.

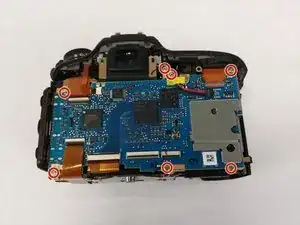

Открутите 7 винтов, удерживающих материнскую плату.

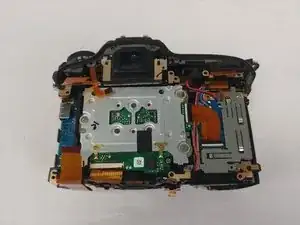

Так должен выглядеть вид после снятия материнской платы.

После выполнения инструкции по снятию заднего ЖК-экрана с материнской платы открутите два отмеченных винта.

Открутите эти пять винтов в верхней части корпуса камеры.

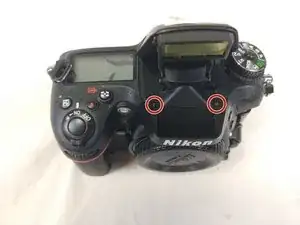

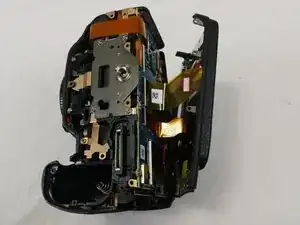

Открутите два винта сверху камеры и извлеките верхний экран, вспышку и кнопку режима диска из основного корпуса камеры.

Открутите винты, крепящие плату кнопки режима диска.

Снимите переменный резистор и плату вместе.

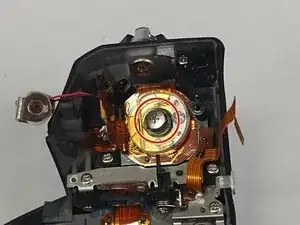

Открутите большой винт в центре кнопки режима диска. Это позволит Вам заменить её.
