Разбор видоискателя Kodak Advantix F350

Выключите камеру.

Найдите выключатель питания на передней части камеры под объективом.

Переведите переключатель в положение «выкл».

Найдите 3 винта, которые крепят заднюю крышку к корпусу камеры.

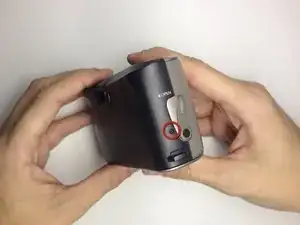

Один винт находится со стороны открывателя для плёнки.

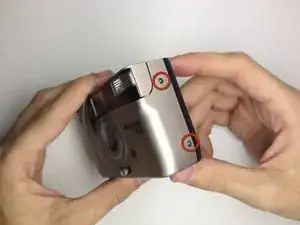

Остальные винты расположены на противоположной стороне камеры.

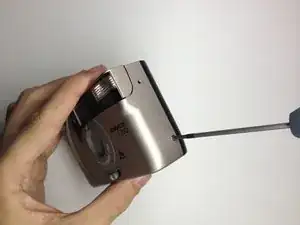

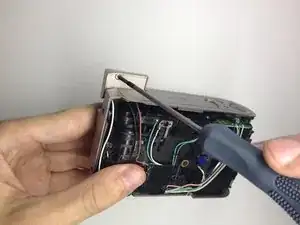

Используйте крестовую отвёртку Precision Phillips #00 и выкрутите винты на задней крышке.

Откройте дверцу для плёнки, чтобы снять заднюю крышку.

Сдвиньте рычажок дверцы плёнки влево, пока дверца не откроется.

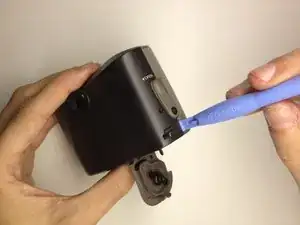

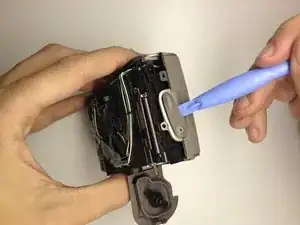

Используйте пластиковый инструмент для поддевания, чтобы отжать корпус до появления небольшой щели.

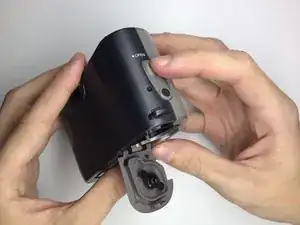

Повторите этот процесс вверху и внизу дверцы плёнки, чтобы её ослабить.

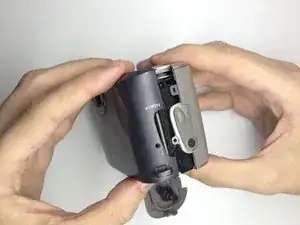

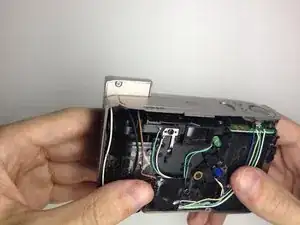

Крепко возьмите верхнюю и нижнюю части корпуса, как показано.

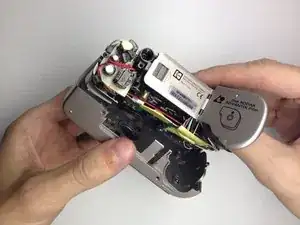

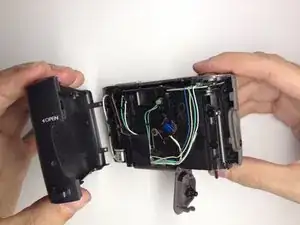

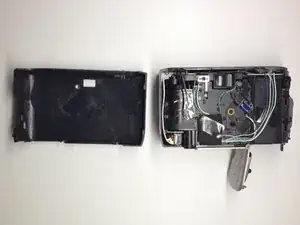

Осторожно снимите заднюю часть корпуса, слегка провернув её.

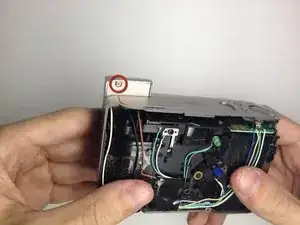

Найдите 3 винта на камере, которые крепят переднюю крышку к корпусу камеры.

Первые 2 расположены на дне камеры.

Последний винт находится за модулем вспышки.

Включите камеру и поднимите модуль вспышки, чтобы найти винт модуля вспышки.

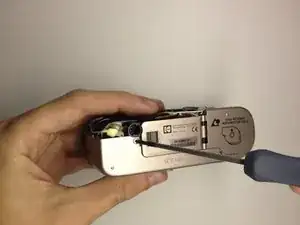

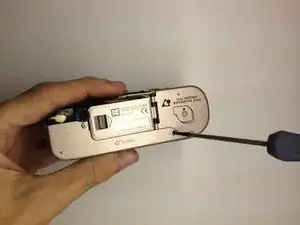

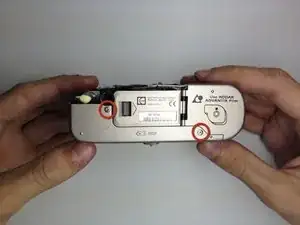

Удалите 2 винта у основания корпуса камеры.

Используйте крестовую отвёртку Precision Phillips #00 для их выкручивания.

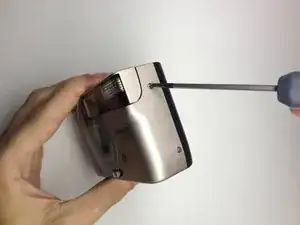

Повторите процедуру для винта за модулем вспышки.

Снимите винт, расположенный под модулем вспышки, используя крестовую отвёртку Precision Phillips #00.

Снимите крышку вспышки.

Выверните модуль вспышки, поворачивая его вверх и наружу из корпуса камеры.

Крышка теперь может быть снята.

Снимите рычажок дверцы плёнки.

Выверните винт, удерживающий рычажок, с помощью крестовой отвёртки Precision Phillips #00.

Используя пластиковый инструмент для поддевания, аккуратно подденьте переключатель вверх, чтобы снять его.

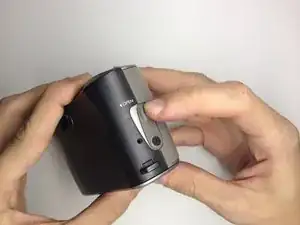

Откройте крышку батарейного отсека, сдвинув рычажок в направлении, указанном стрелкой.

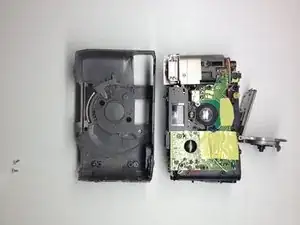

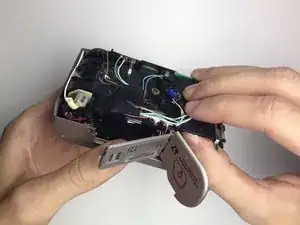

Снимите переднюю крышку.

Вставьте большой палец в отверстие для плёнки и аккуратно отожмите низ, чтобы ослабить его.

Когда передняя часть ослабнет, аккуратно вытяните её наружу.

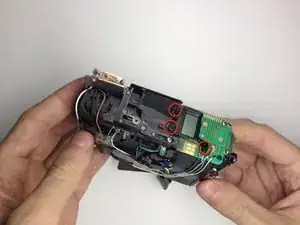

Найдите 3 винта на верхней части камеры.

Они будут удалены на следующем шаге.

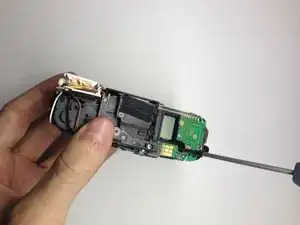

Выверните 3 винта при помощи крестовой отвёртки Precision Phillips #00.

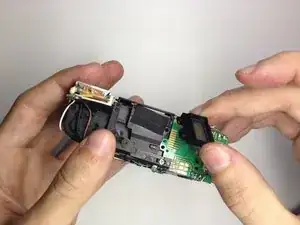

Снимите ЖК-экран.

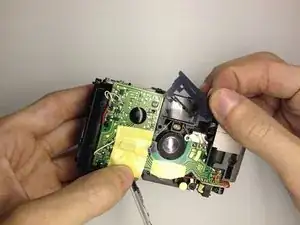

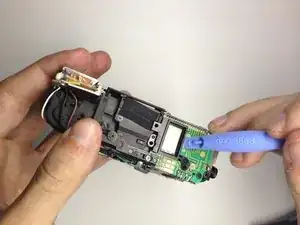

Аккуратно подденьте ЖК-экран и пластиковую рамку вверх с помощью пластикового инструмента для поддевания.

Снимите ЖК-экран и при необходимости замените его.

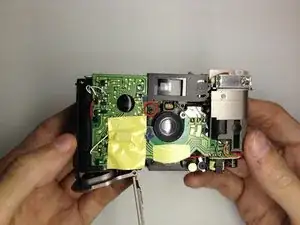

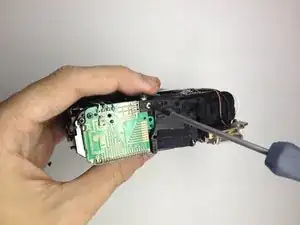

Найдите винт на передней части камеры, который удерживает сборку видоискателя.

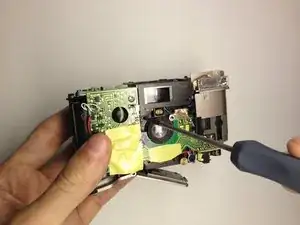

Используя крестовую отвёртку Precision Phillips #00, выкрутите винт.

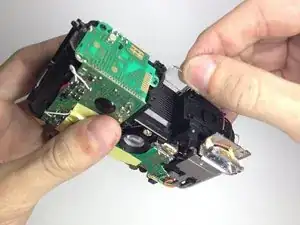

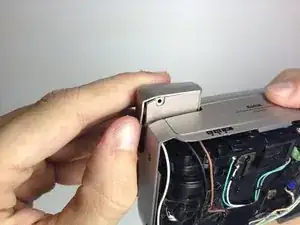

Снимите 3 крышки видоискателя.

Первая — металлическая, снимается легко.

Последние две — пластиковые и имеют тенденцию выпадать, поэтому снимайте их осторожно.

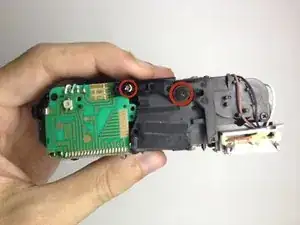

Найдите 2 винта на верхней части камеры.

Они удерживают сборку видоискателя на месте.

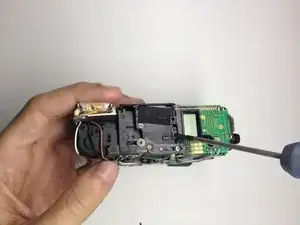

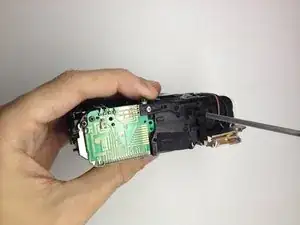

Используйте крестовую отвёртку Precision Phillips #00, чтобы выкрутить эти винты.

Снимите кронштейн, удерживающий видоискатель на месте.

Снимите передний видоискатель.

Осторожно отогните пластик вверх сзади.

Поднимите, чтобы снять передний видоискатель.

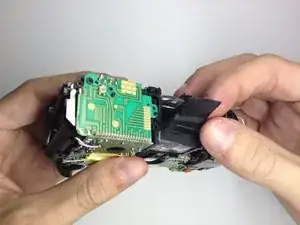

Аккуратно возьмите задний видоискатель.

Сдвиньте вверх, чтобы снять его с камеры.
