Замена блока ЖК-экрана Kodak EasyShare M1033
Устройство Kodak EasyShare M1033, выпущенное в 2008 году, склонно к появлению царапин или дефектов на ЖК-экране из‑за неправильного обслуживания или эксплуатации. К счастью, замену экрана выполнить относительно просто. Это руководство содержит пошаговые инструкции по успешной замене блока ЖК-экрана камеры Kodak EasyShare M1033.
ЖК-экран имеет важное значение для любой камеры, так как отображает фотографии и настройки. Неисправный экран затрудняет просмотр содержимого на камере и ухудшает общее впечатление от работы устройства.
Хотя при ремонте цифровой камеры маловероятно получение электрического удара от конденсаторов, такая возможность все же существует. Поэтому примите меры предосторожности и выньте батарею перед началом ремонта.
Вот ссылка на руководство по Kodak EasyShare M1033/M2008, если вам потребуется дополнительная помощь.
Шаг 1
Убедитесь, что камера выключена.

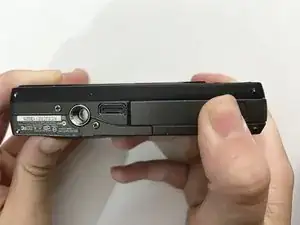

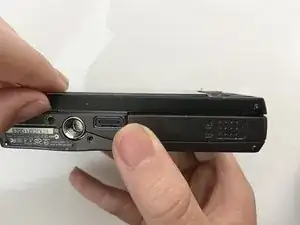

Переверните камеру так, чтобы отсек для батареи был сверху.
Поместите большой палец на рельефную поверхность защелки батарейного отсека и нажмите вниз и наружу, пока защелка не освободится.

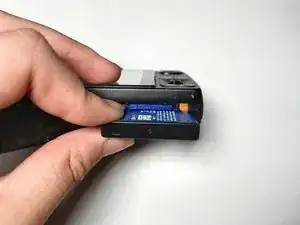

Нажмите на оранжевую защёлку, чтобы освободить и извлечь батареи.
Закройте защёлку.
Подождите минуту, чтобы избежать электрического удара.
Шаг 2

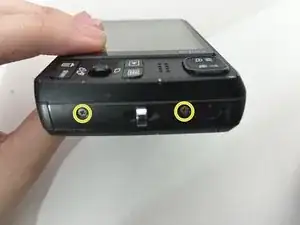

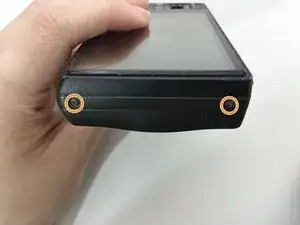

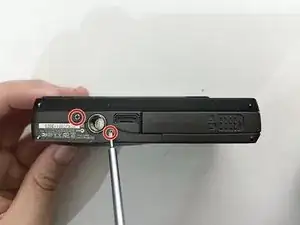

С помощью отвертки Phillips #00 отвинтите шесть винтов по краю корпуса камеры.
Два винта находятся рядом с отсеком для батареи
Два винта слева
Два винта справа
Шаг 3
Используйте лопатку или ноготь, чтобы поддеть пластиковую крышку, закрывающую ЖК-экран, с задней части камеры.
Шаг 4

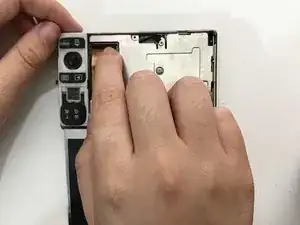

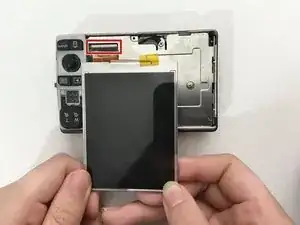

Используйте лопатку, чтобы аккуратно приподнять блок ЖК-экрана и отодвинуть его, чтобы открыть ZIF-коннектор.
Не вытягивайте его полностью, так как он соединён шлейфом.

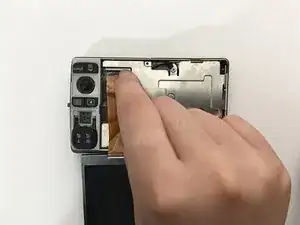

Подденьте ногтем или кончиком лопатки небольшой фиксатор и переведите его в открытое положение.
Осторожно извлеките шлейф.

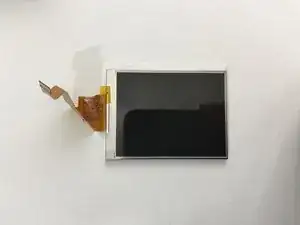

Снимите старый блок ЖК-экрана.
Шаг 5

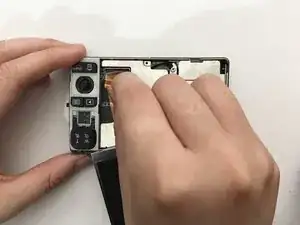

Осторожно вставьте шлейф нового блока ЖК-экрана в ZIF-коннектор и надёжно опустите фиксатор.
Убедитесь, что шлейф зафиксирован.

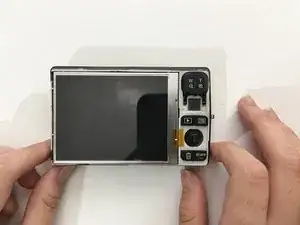

Установите блок ЖК-экрана на исходное место.
Шаг 6

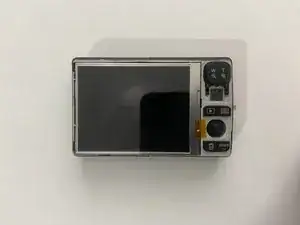

Поставьте заднюю крышку на место поверх нового ЖК-экрана.

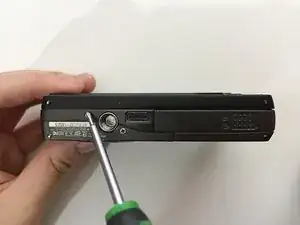

С помощью отвертки Phillips #00 замените шесть винтов по краю корпуса, которые закрепляют заднюю крышку.
Право — затянуть.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
