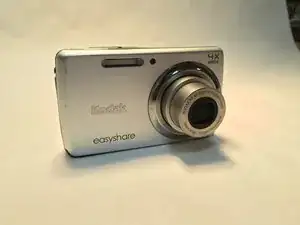

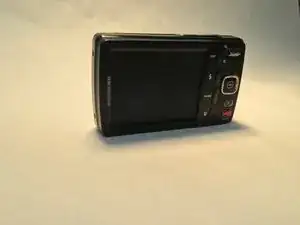

Замена экрана Kodak EasyShare M532
Это руководство — быстрый и простой способ заменить экран Kodak M532.
Шаг 1
Откройте отсек для батареи в нижней части камеры и извлеките батарею.
Шаг 2

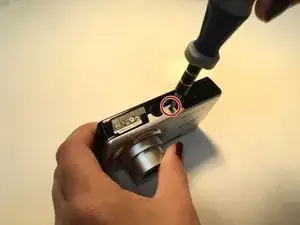

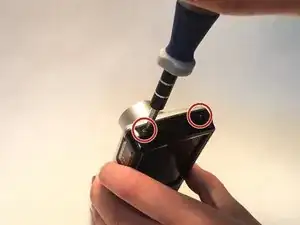

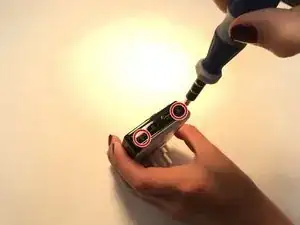

Отверните два винта с крестообразным шлицем с каждой стороны камеры (всего четыре винта).
Отверните ещё один винт с крестообразным шлицем в нижней части камеры.
Шаг 3

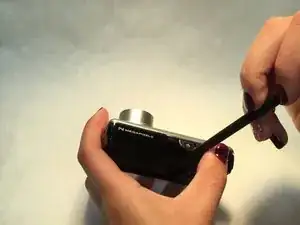

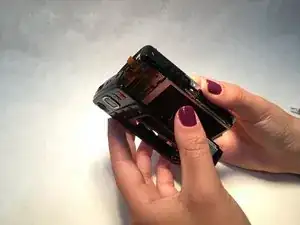

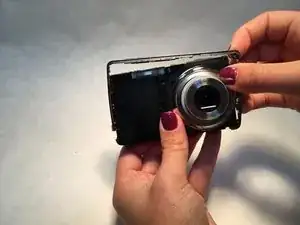

Вставив инструмент для поддевания, как показано, аккуратно разомкните переднюю и заднюю части корпуса камеры.
Шаг 4

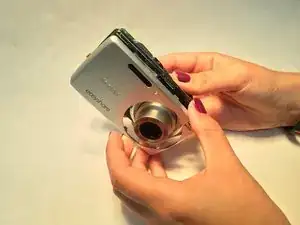

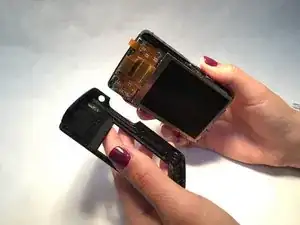

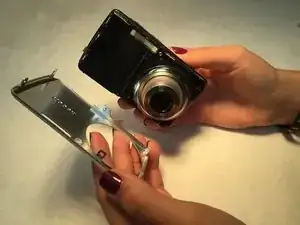

Осторожно снимите переднюю и заднюю части корпуса с корпуса камеры.
Шаг 5
Осторожно снимите рамку с верхними кнопками.
Теперь у вас должен быть открыт экран и внутренние компоненты, как показано.
Шаг 6

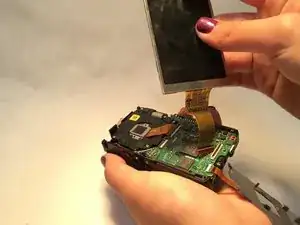

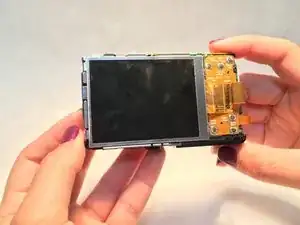

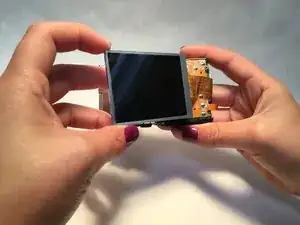

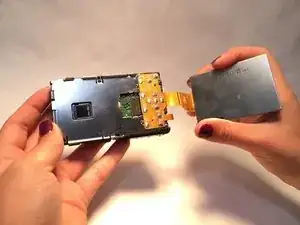

Поднимите экран с корпуса. Обратите внимание, что он всё ещё соединён с одной стороны оранжевой лентой.
Аккуратно переверните его и отставьте в сторону в месте крепления ленты.
Допускается, если оранжевая лента выскочит из своего крепления.
Шаг 7

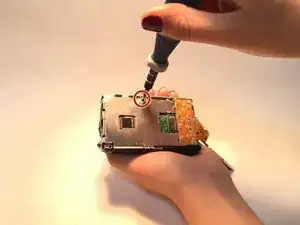

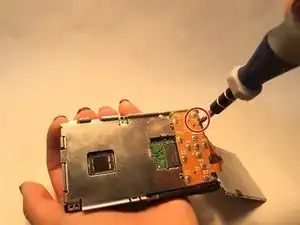

Снимите два винта с крестообразным шлицем. Один находится в верхней центральной части, второй — в нижнем левом углу.
Шаг 8

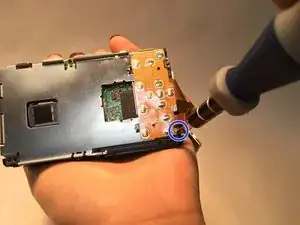

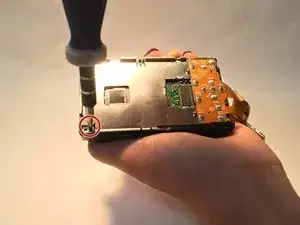

Отверните верхний винт с крестообразным шлицем на правой стороне.
Отодвиньте серебристую ленту, чтобы получить доступ и снять винт с крестообразным шлицем в нижнем углу.
Шаг 9

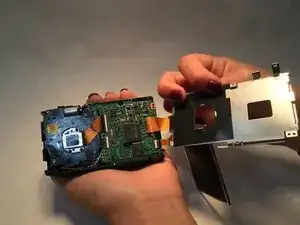

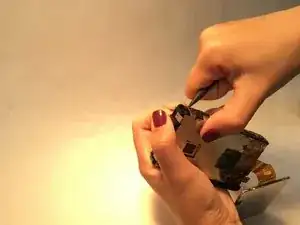

Осторожно подденьте защёлку в верхнем углу, чтобы освободить металлическую крышку, и отведите крышку в сторону.
Крышка также соединена оранжевой лентой с правой стороны, которую можно оставить на месте.
Наденьте защитные очки при поддевании защёлки.
Шаг 10

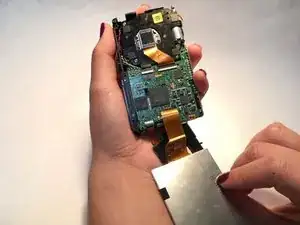

Найдите серебристую защёлку, к которой прикреплена оранжевая лента от экрана к плате.
Поднимите серебристую защёлку. Оранжевая лента выйдет, полностью отключив экран от камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
