Замена кнопки питания FujiFilm FinePix S5100

Камеры

Этот справочник по замене покажет вам, как получить доступ к чипу кнопки питания на камере Fujifilm FinePix S5100. Имейте в виду, что синий язычок на конце белого цифрового шлейфа очень хрупкий и его легко сломать или потерять. Он помогает удерживать цифровую ленту шлейфа на месте в приемном порту. Будьте осторожны и внимательны при обращении с этим чипом кнопки питания, так как нет зажима или детали, которая удерживала бы его на месте. Белый кончик чипа кнопки питания вставляется на место в верхней части отсека для батарей.

Шаг 1

Убедитесь, что ваша камера выключена.

Разместите камеру вверх дном, с объективом, обращённым влево, а отсеком для батарей, направленным прямо к вам.

Шаг 2

Откройте дверцу батарей, нажав вниз и в направлении стрелки на дверце.

Шаг 3

Извлеките четыре батареи типа AA из камеры.

Шаг 4

Поверните камеру так, чтобы экран смотрел на вас, а объектив камеры был обращен от вас.

Шаг 5

Удалите два винта Phillips #000 длиной 0.9 мм справа от камеры.

Удалите один винт Phillips #000 длиной 0.6 мм слева от камеры.

Удалите два винта Phillips #000 длиной 0.6 мм с нижней стороны камеры.

При замене задней крышки камеры будет слышен щелчок, что подтвердит, что крышка полностью зафиксирована на месте с остальной частью камеры.

Шаг 6

Осторожно потяните за заднюю крышку и отделите её от корпуса камеры.

Осторожно приподнимите верхнюю часть бежевого язычка, чтобы отключить шлейф и полностью удалить заднюю крышку.

Шаг 7

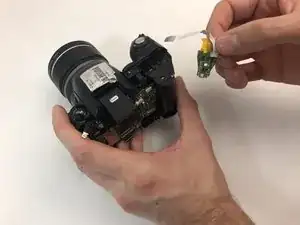

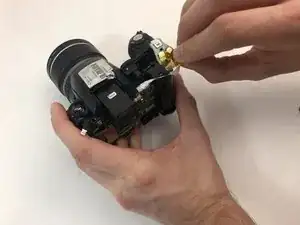

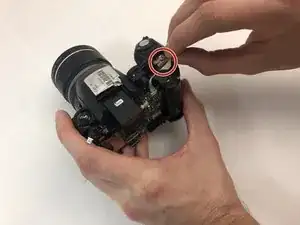

Будьте осторожны при извлечении чипа кнопки питания

Перевод руководства с ifixit.com
