Замена отсека объектива FujiFilm FinePix S5100
Нет ничего лучше ощущения захвата воспоминания, которое останется с вами навсегда; однако, если ваш отсек объектива не полностью функционален, вы не сможете сделать фотографию. Поэтому вам нужно заменить отсек объектива. С этим руководством вы сможете заменить отсек объектива на FujiFilm FinePix S5100.
Функциональный отсек объектива позволяет объектива правильно увеличивать и уменьшать масштаб или стабилизировать изображения. Со временем отсеки объектива нужно заменять, так как они становятся старыми, устаревшими или просто ломаются. Сломанный отсек объектива затруднит фокусировку и правильную работу объектива. Если вы заметили, что ваш объектива FujiFilm FinePix S5100 не работает как обычно, вам следует заменить отсек объектива.
Неправильный отсек объектива может привести к размытым фотографиям или к тому, что фотографии вовсе не получатся. Для этого нужно всего несколько минут и умеренные навыки, чтобы обеспечить максимальное качество ваших фотографий.
Шаг 1
Убедитесь, что камера выключена.
Ориентируйте камеру вверх ногами, с объективом, направленным влево, а отсеком для батарей, направленным прямо к вам.
Шаг 2
Откройте дверцу батарей, нажав вниз и в направлении стрелки на двери.
Шаг 3
Удалите четыре батарейки типа AA из камеры.
Шаг 4
Поверните камеру так, чтобы экран был обращен к вам, а объектив камеры - от вас.
Шаг 5
Удалите два винта Phillips #000 длиной 0.9мм с правой стороны камеры.
Удалите один винт Phillips #000 длиной 0.6мм с левой стороны камеры.
Удалите два винта Phillips #000 длиной 0.6мм с нижней стороны камеры.
При установке задней крышки на камеру вы услышите щелчок, который подтверждает, что крышка полностью зафиксирована на месте.
Шаг 6
Осторожно потяните заднюю крышку, отделив её от остального корпуса камеры.
Осторожно поднимите верхнюю часть таба бежевого цвета, чтобы отключить шлейф и полностью снять заднюю крышку.
Шаг 7

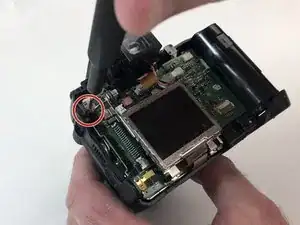

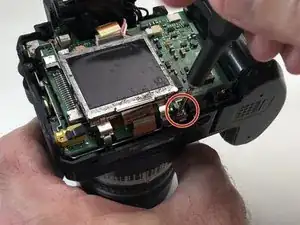

Удалите два винта Phillips #000 длиной 1.3мм из рамки ЖК-дисплея.
Шаг 8

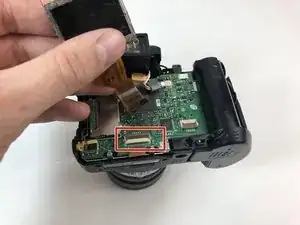

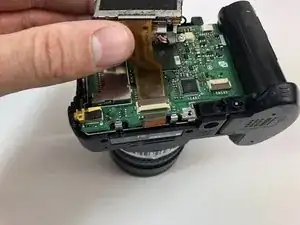

Осторожно возьмите ЖК-дисплей рукой и поднимите его вверх и в сторону от материнской платы.
Осторожно, используя руку, удалите бежевую цифровую ленту, отключив её от разъёма.
Снимите весь ЖК-дисплей с материнской платы.
Шаг 9
Удалите один винт Phillips #000 длиной 1.3мм.
Осторожно удалите отсек для батарей от остального корпуса камеры.
Шаг 10

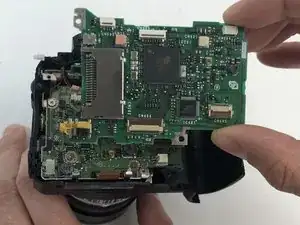

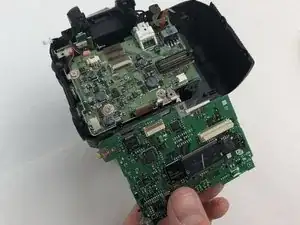

Осторожно возьмите и снимите верхнюю материнскую плату с камеры.
Шаг 11

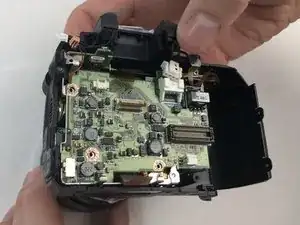

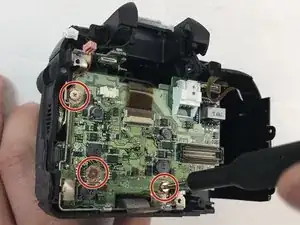

Удалите три винта Phillips #000 длиной 0.8мм с материнской платы.
Шаг 12
Осторожно удалите бежевую цифровую ленту из разъёма.
Шаг 13

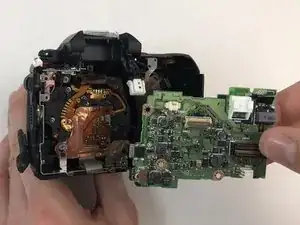

Осторожно удалите нижнюю материнскую плату из камеры и отложите в сторону.
Шаг 14

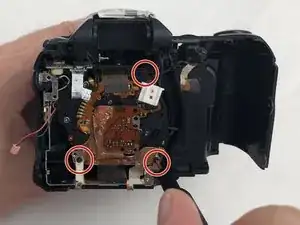

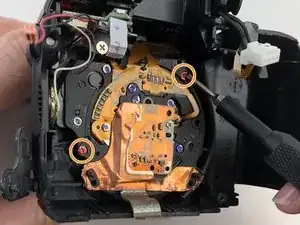

Удалите три черных винта Phillips #000 длиной 1.0мм с задней стороны отсека объектива.
Удалите два красных винта Phillips #000 длиной 0.4мм с задней стороны отсека объектива.
Шаг 15

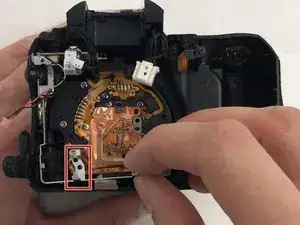

Осторожно возьмите металлическую скобу и поднимите её вверх, чтобы снять скобу с крючка.
Шаг 16

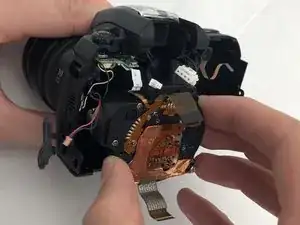

Осторожно удалите отсек объектива из корпуса камеры.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
