Замена микрофона FujiFilm FinePix S5100
Это руководство по замене покажет, как получить доступ к микрофону в камере Fujifilm FinePix S5100. Рекомендуется использовать магнитный коврик для размещения винтов вместе с указанными выше магнитными инструментами. Это снизит риск потери или неправильного размещения винта. Руководство требует времени, и потребуется удалить множество деталей и хрупких компонентов. Будьте внимательны при обращении с электронными компонентами. Рекомендуется размещать крупные компоненты камеры на ровной устойчивой поверхности подальше от опасных материалов и жидкостей, чтобы избежать повреждений, особенно от магнитов.
Шаг 1
Убедитесь, что камера выключена.
Разместите камеру перевернутой: объектив направлен влево, а отсек для батареек — прямо к вам.
Шаг 2
Откройте дверцу отсека для батареек, нажав вниз и в направлении стрелки на дверце.
Шаг 3
Извлеките из камеры четыре батарейки AA.
Шаг 4
Поверните камеру так, чтобы экран был обращён к вам, а объектив — от вас.
Шаг 5
Удалите два винта Phillips #000 0.9 мм с правой стороны камеры.
Удалите один винт Phillips #000 0.6 мм с левой стороны камеры.
Удалите два винта Phillips #000 0.6 мм с нижней стороны камеры.
При установке задней крышки на камеру раздастся щелчок, подтверждающий полное прилегание крышки к корпусу камеры.
Шаг 6
Осторожно потяните заднюю крышку и отделите её от корпуса камеры.
Аккуратно отогните вверх верхнюю часть таба бежевого цвета, чтобы отсоединить ленточный кабель, и полностью снимите заднюю крышку.
Шаг 7
Удалите два винта Phillips #000 1.3 мм из рамки ЖК-экрана.
Шаг 8
Осторожно возьмите ЖК-экран рукой и потяните вверх и от материнской платы.
Осторожно отсоедините бежевую цифровую ленту, сняв её с приёмного разъёма.
Удалите весь ЖК-экран с материнской платы.
Шаг 9
Удалите один винт Phillips #000 1.3 мм.
Осторожно снимите отсек для батареек с корпуса камеры.
Шаг 10
Осторожно возьмите и извлеките верхний уровень материнской платы из камеры.
Шаг 11
Удалите три винта Phillips #000 0.8 мм с материнской платы.
Шаг 12
Осторожно отсоедините бежевую цифровую ленту от приёмного разъёма.
Шаг 13
Осторожно снимите нижний уровень материнской платы с камеры и отложите в сторону.
Шаг 14
Удалите три чёрных винта Phillips #000 1.0 мм с задней части отсека объектива.
Удалите два красных винта Phillips #000 0.4 мм с задней части отсека объектива.
Шаг 15
Осторожно возьмитесь за металлическую перемычку и подожмите вверх, чтобы поднять перемычку с крючка.
Шаг 16
Осторожно снимите отсек объектива с корпуса камеры.

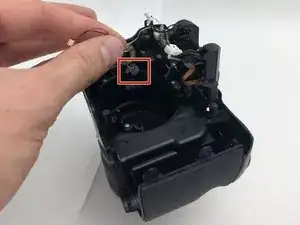

Шаг 17
Осторожно возьмите микрофон с кабелем и извлеките из камеры.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
