Как очистить объектив и датчик Olympus Stylus 760

Перед началом обязательно извлеките аккумулятор из камеры. Для подробностей смотрите Инструкцию по снятию аккумулятора Olympus Stylus 760.

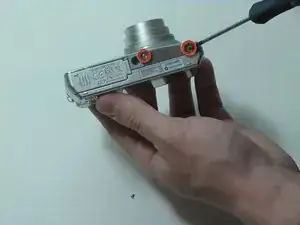

С помощью отвертки Phillips размера 0 снимите 2 винта с нижней части камеры

Снимите винт, расположенный на правой стороне камеры

Снимите два винта с левой стороны камеры

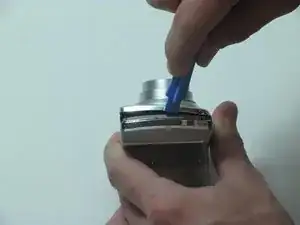

Используйте небольшой рычажный инструмент, чтобы аккуратно отделить переднюю корпусную часть от задней.New line.

При разделении двух корпусов будьте осторожны с серебристой полосой и кнопками, расположенными в середине камеры. Они могут отстать.

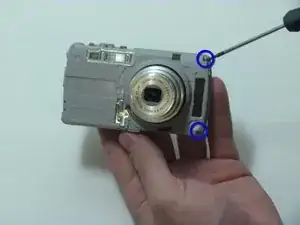

Снимите 2 винта на правой стороне камеры.

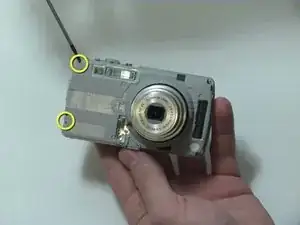

Снимите 2 винта на левой стороне камеры

ВНИМАНИЕ! Шлейф платы прикреплён в верхнем левом углу камеры — будьте осторожны при разделении передней и задней частей камеры после снятия 4 винтов.

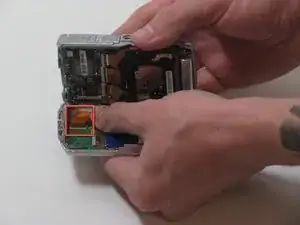

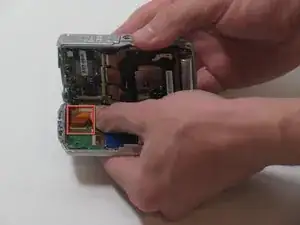

Осторожно поднимите защёлку, удерживающую шлейф, соединяющий заднюю и переднюю части, и выньте его

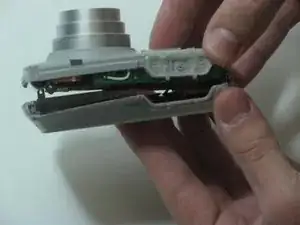

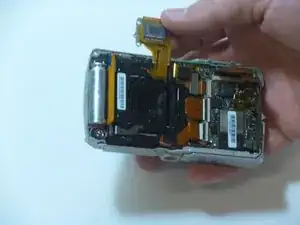

Аккуратно разделите переднюю и заднюю части камеры

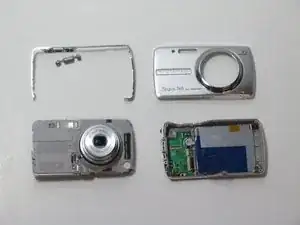

У вас должно остаться 4 крупных детали: внешний корпус, внутренняя часть объектива, внешняя серебристая полоса и задняя часть корпуса с ЖК‑дисплеем.

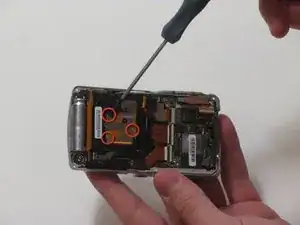

С помощью отвертки Phillips размера 0 отвёрните 3 винта, удерживающие шлейфовую пластину, закрывающую заднюю часть объектива.

ВНИМАНИЕ: мелкие свободные детали под задней крышкой объектива

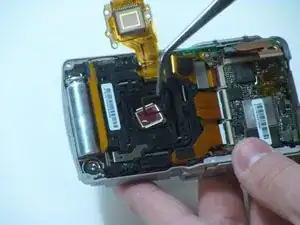

Пинцетом удалите крошечные квадратные держатели линз. Их четыре.

Детали относительно малы, поэтому следите, чтобы они не упали внутрь объектива.

Снимите большую чёрную резиновую рамку. Очистите сжатым воздухом.
