Замена ЖК-экрана Olympus Stylus 760

Сдвиньте крышку, расположенную на дне фотоаппарата, в направлении наружу

Оттяните назад красную защёлку, расположенную на левой стороне батареи.

Выньте батарею из фотоаппарата

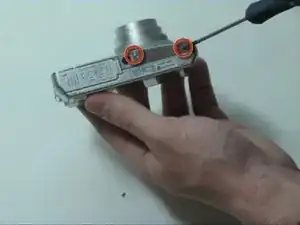

Снимите 2 винта с нижней части фотоаппарата

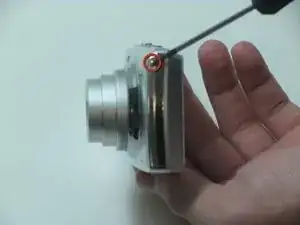

Отверткой Phillips №0 отвинтите винт с правой стороны фотоаппарата

Снимите 2 винта с левой стороны фотоаппарата

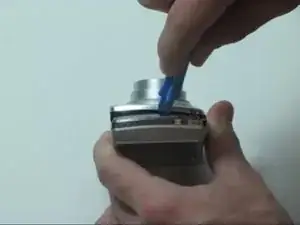

Отделите переднюю панель от задней с помощью пластикового инструмента для вскрытия, аккуратно.

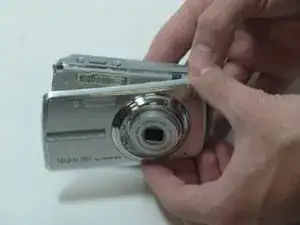

При разъединении двух частей серебряная накладка и кнопки станут неплотно закреплены.

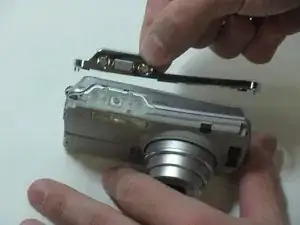

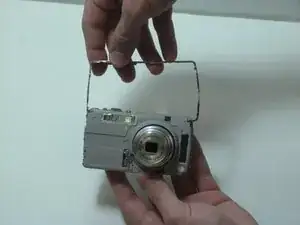

Снимите серебряный кронштейн с фотоаппарата

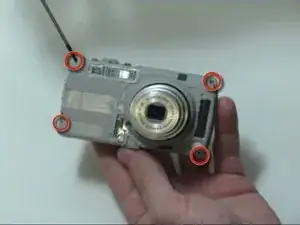

Удалите 4 винта на внутренней стороне фотоаппарата.

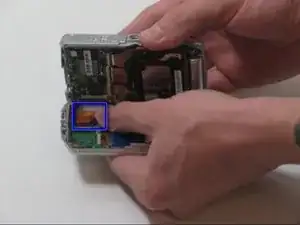

Шлейф платы присоединён в верхнем левом углу корпуса. Будьте осторожны при разъединении передней и задней частей фотоаппарата.

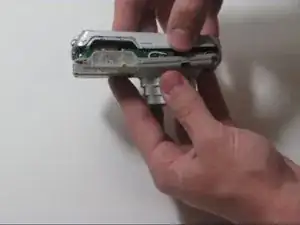

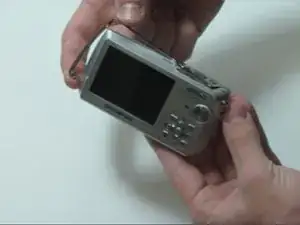

Разберите фотоаппарат на 2 отдельные части.

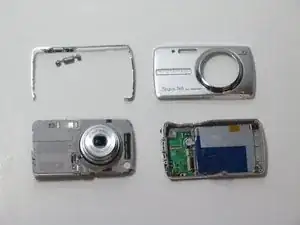

У вас должно остаться 4 крупных детали: наружный корпус, внутренняя часть с объективом, наружная серебряная накладка и задняя крышка с ЖК-экраном.

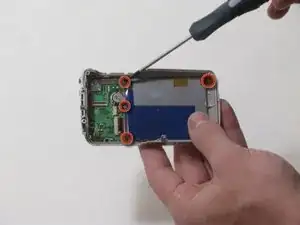

Снимите 4 винта, фиксирующие ЖК-экран.

Будьте внимательны: при удалении 3 винтов с правой стороны фотоаппарата кронштейны ослабнут.

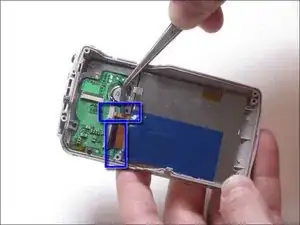

ЖК-экран подключён к плате двумя шлейфами

Поднимите небольшой шлейф вверх, чтобы отсоединить его от платы

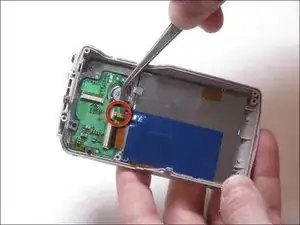

Переведите маленькую чёрную защёлку вверх, чтобы извлечь больший шлейф с платы.

С помощью пластмассового инструмента для разделения извлеките ЖК-экран из пластикового корпуса.
