Замена ЖК-экрана Canon PowerShot SX60 HS
Если ваш экран повреждён или на экране Canon PowerShot SX60 HS не отображается изображение, используйте это руководство для замены ЖК-экрана.
Этот экран показывает изображение того, на что направлена камера. Он также позволяет просматривать сделанные фотографии.
Перед использованием этого руководства ознакомьтесь с нашим руководством по устранению неполадок, чтобы убедиться, что этот ремонт действительно необходим.
Перед началом убедитесь, что устройство полностью выключено.
Шаг 1
Убедитесь, что устройство выключено, прежде чем выполнять дальнейшие шаги.
Извлеките аккумулятор, отпустив оранжевую защёлку в отсеке для батареи.
Шаг 2

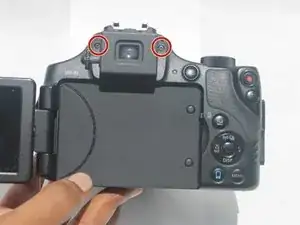

Снимите резиновую накладку окуляра, оттянув её назад.
Используйте крестовую отвёртку Phillips #00, чтобы вывернуть два винта 5 мм #00, расположенных на боковой стороне видоискателя.
Шаг 3

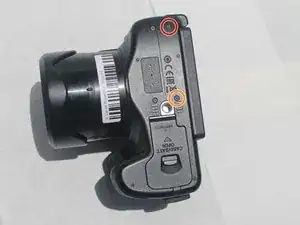

Используйте крестовую отвёртку Phillips #00, чтобы вывернуть винт 4 мм #00, расположенный в нижнем левом углу устройства.
Используйте крестовую отвёртку Phillips #00, чтобы вывернуть винт 5 мм #00, расположенный в нижней центральной части устройства.
Используйте крестовую отвёртку Phillips #00, чтобы вывернуть винт 7 мм #00 в правом верхнем углу камеры, прямо над медиа-портами.

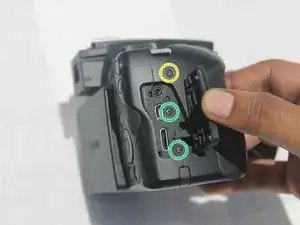

Используйте крестовую отвёртку Phillips #00, чтобы вывернуть два винта 5 мм #00, расположенные на правой стороне под защитной крышкой медиа-портов.
Шаг 4
Перед снятием задней панели убедитесь, что ЖК-экран полностью повернут влево.
Используйте инструмент для вскрытия iFixit, чтобы поддеть заднюю панель.
Не снимайте заднюю панель полностью — к ней всё ещё подключён шлейф.

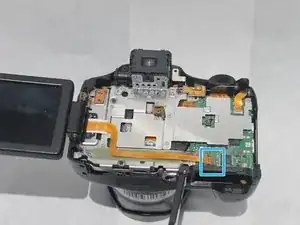

Используйте чёрную лопаточку, чтобы отщёлкнуть шлейф, расположенный за отсеком для батареи. Затем извлеките его с помощью нейлоновых пинцетов.
После отключения шлейфа снимите заднюю панель с корпуса камеры.
Шаг 5

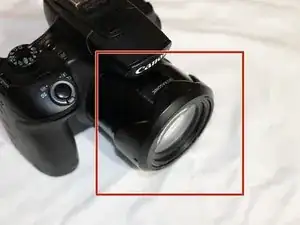

Снимите солнцезащитный козырёк с передней части объектива, провернув его на 90 градусов в любую сторону, затем потяните прямо с объектива.
Шаг 6

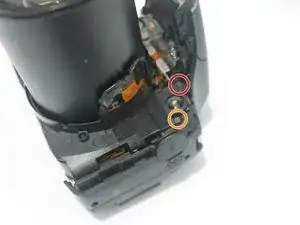

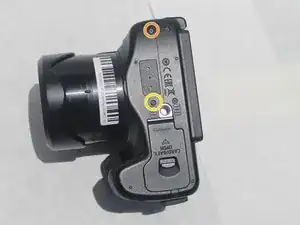

Выверните винт Phillips 5 мм #00, расположенный слева под разъёмом микрофона.
Выверните винт Phillips 4 мм #00, расположенный в нижнем левом углу камеры.
Выверните винт Phillips 5 мм #00, расположенный в нижней центральной части камеры.

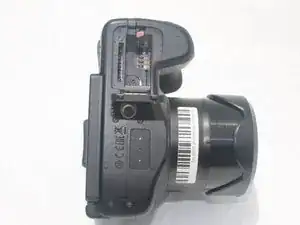

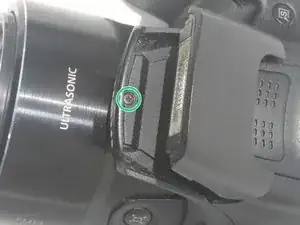

Поднимите вспышку и выверните винт Phillips 5 мм #00, расположенный под вспышкой.
Шаг 7

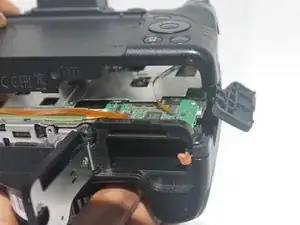

Снимите переднюю крышку, потянув вдоль корпуса объектива при удерживании корпуса камеры.
Шаг 8

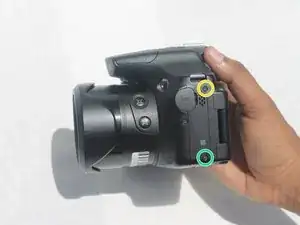

Выверните винт Philips 4 мм #00, расположенный в верхнем левом углу под передней панелью.
Выверните винт Philips 5 мм #00, расположенный в верхнем левом углу под передней панелью.
Выверните винт Philips 5 мм #00, расположенный на верхней части левой боковой панели рядом с разъёмом микрофона.
Выверните винт Philips 4 мм #00, расположенный в нижнем левом углу под передней панелью.

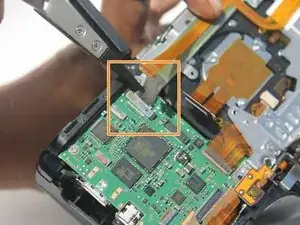

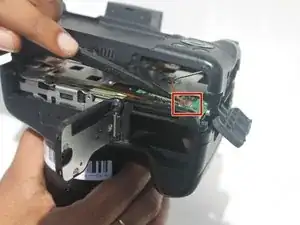

С помощью чёрной лопаточки отщёлкните оранжевый шлейф проводов в нижнем левом углу платы, затем удалите его нейлоновыми пинцетами.
Боковая панель теперь свободна и её можно снять, сдвинув панель влево.
Шаг 9
Выверните два винта Philips 4 мм #00, расположенные в шарнире ЖК-экрана.
Отсоедините зелёный шлейф с помощью нейлоновых пинцетов.
Будьте осторожны при снятии этого разъёма. Провода в зелёном шлейфе не соединены между собой и их легко повредить.
После отключения шлейфа снимите ЖК-экран.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
