Замена материнской платы Canon PowerShot SX530 HS

Переверните камеру вверх дном, чтобы найти отсек батареи (обозначен CARD/ BATT. OPEN).

Нажмите в выемки на крышке батарейного отсека и сдвиньте панель в направлении стрелки.

Осторожно нажмите на оранжевую кнопку фиксации внутри.

После нажатия кнопки извлеките батарею из камеры.

Переверните камеру обратно.

Используйте отвертку Phillips PH000, чтобы выкрутить два винта 4 мм возле центра камеры.

Используйте отвертку Phillips PH000, чтобы выкрутить два винта 6 мм по краям камеры.

Найдите левую сторону камеры.

Используйте отвертку Phillips PH000, чтобы выкрутить два винта 6 мм.

Поверните камеру к стороне с крышкой, содержащей порты HDMI и mini USB.

Используйте отвертку Phillips PH000, чтобы выкрутить винт 7 мм, расположенный рядом с портом HDMI. Этот винт имеет красный фиксатор.

Используйте отвертку Phillips PH000, чтобы выкрутить винт 4 мм рядом с портом USB.

Используйте отвертку Phillips PH000, чтобы выкрутить винт 7,4 мм рядом с портом USB.

Поверните камеру к стороне с ЖК-экраном.

Используйте отвертку Phillips PH000, чтобы выкрутить два винта 6 мм над ЖК-экраном.

После того как винты удалены, задняя панель готова к снятию. Возьмитесь за заднюю часть камеры и равномерно потяните её в стороны. Задняя панель должна сниматься прямо от передней части.

Найдите внутреннюю сенсорную кнопку. Это белая и серебристая пластина справа от ЖК-дисплея.

Используйте отвертку Phillips PH000, чтобы выкрутить два винта 3 мм на панели.

Используйте отвертку Phillips PH000, чтобы выкрутить винт 3 мм, соединённый с материнской платой.

Отслойте пластину. Будьте осторожны — пластина соединена с материнской платой лентой.

Используйте пластиковый инструмент для вскрытия, чтобы разблокировать ленточный кабель.

Снимите ленточный кабель с материнской платы.

Найдите дисплей в центре камеры.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть ЖК-экран. Начните с нижнего левого угла — он находится дальше всего от ленты, удерживающей экран с правой стороны.

Клей, удерживающий дисплей, должен быть достаточно прочным, чтобы пластику можно было вернуть на место.

Используйте пластиковый инструмент для вскрытия, чтобы разблокировать ленточный кабель.

Снимите ленточный кабель с материнской платы.

Снимите два винта (5–6 мм) на левой и правой сторонах панели затвора с помощью отвертки Phillips PH000.

Поднимите подсветку затвора и снимите заднюю панель затвора с камеры.

Будьте осторожны при вытягивании панели, так как она соединена с материнской платой.

Держите камеру за основание или поместите её на твёрдую ровную поверхность и крепко удерживайте устройство.

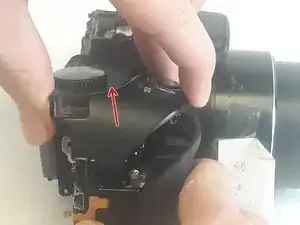

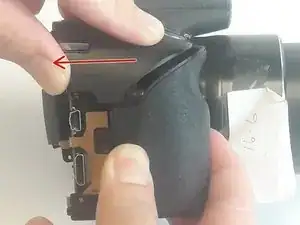

Когда хват удобен, аккуратно потяните крышку в сторону задней части камеры. Затем поднимите крышку прямо вверх, чтобы снять её.

Не тяните крышку слишком сильно, чтобы случайно не вытянуть ленточный кабель.

Когда крышка ослаблена, используйте пластиковый инструмент для вскрытия, чтобы разблокировать ленточный кабель.

Снимите ленточный кабель с материнской платы.

Используйте отвертку PH000, чтобы выкрутить четыре винта 3,5 мм, удерживающие пластину.

Используйте отвертку PH000, чтобы выкрутить два винта 2,5 мм, удерживающие верхнюю часть пластины.

Используйте отвертку PH000, чтобы выкрутить два винта 4,5 мм, соединяющие пластину с материнской платой.

Аккуратно потяните пластину вверх и отведите её от камеры.

Часть пластины заходи́т внутрь камеры под затвор, поэтому не наклоняйте пластину при вытягивании.

Используйте пинцет, чтобы вытащить большой ленточный кабель, соединяющий заднюю часть объектива с материнской платой.

Используйте пластиковый инструмент для вскрытия, чтобы разблокировать ленточный кабель.

Снимите ленточный кабель с материнской платы.

Оттяните объектив частично от камеры, чтобы открыть другой ленточный кабель, соединяющий объектив с материнской платой.

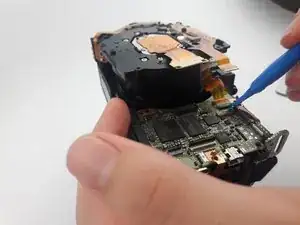

Используйте пластиковый инструмент для вскрытия, чтобы разблокировать ленточный кабель.

Снимите ленточный кабель с материнской платы.

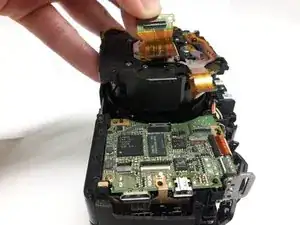

Выньте объектив, всю часть слева от материнской платы, из камеры.

Следуйте этому видео по замене объектива для дальнейшей разборки объектива. Продолжайте, если объектив в порядке.

Удалите шесть винтов 3,5 мм, чтобы отсоединить материнскую плату от объектива.

Внутри объектива находятся ещё 3 детали, которые потребуют выравнивания при сборке. Червячная шестерня мотора должна совпадать с рейкой на внешней сборке.

Убедитесь, что объектив может двигаться и вращаться для повторной сборки.

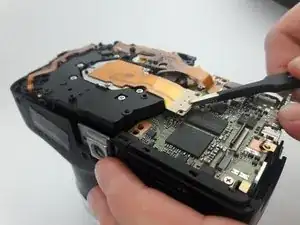

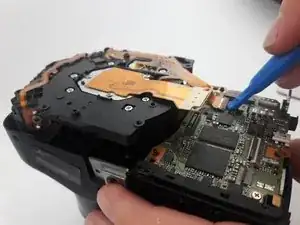

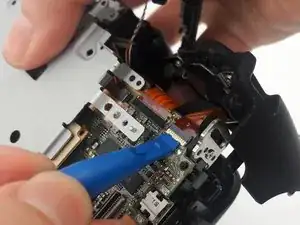

Отсоедините шлейф на верхней части материнской платы с помощью пластикового лопатки для открытия.

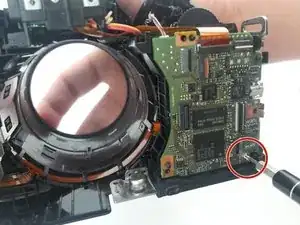

Используя PH000, отверните винт 3,5 мм в нижней правой части материнской платы.

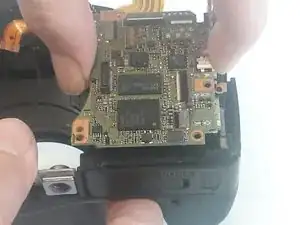

Оттяните материнскую плату от камеры.

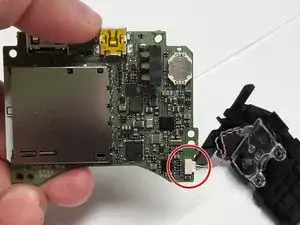

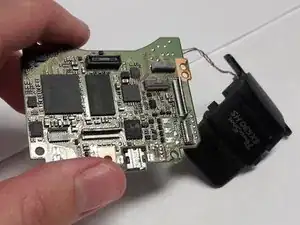

Снимите белый разъём на задней стороне материнской платы, который соединяет провода затвора с материнской платой.
