Замена вспышки Canon PowerShot SX60 HS

Перед выполнением дальнейших действий обязательно выключите устройство.

Извлеките аккумулятор, отжав оранжевую защёлку в отсеке для аккумулятора.

Снимите резиновый наглазник, оттянув его назад.

Используйте крестовую отвертку Phillips #00, чтобы открутить два 5 мм винта #00, расположенных на стороне видоискателя.

Используйте крестовую отвертку Phillips #00, чтобы открутить 4 мм винт #00, расположенный внизу слева устройства.

Используйте крестовую отвертку Phillips #00, чтобы открутить 5 мм винт #00, расположенный внизу по центру устройства.

Используйте крестовую отвертку Phillips #00, чтобы открутить 7 мм винт #00 в правом верхнем углу камеры, прямо над портами для носителей.

Используйте крестовую отвертку Phillips #00, чтобы открутить два 5 мм винта #00, расположенных на правой стороне, под пылезащитной крышкой портов для носителей.

Перед снятием задней панели убедитесь, что ЖК-экран полностью повернут влево.

Используйте инструмент для вскрытия iFixit, чтобы поддеть заднюю панель.

Не снимайте заднюю панель полностью, так как к ней всё ещё подключена шлейф‑лента.

Используйте чёрную лопатку, чтобы отщелкнуть шлейф, расположенный за отсеком для аккумулятора. Затем снимите его с помощью пинцета с нейлоновыми наконечниками.

После отключения шлейфа снимите заднюю панель с корпуса камеры.

Снимите солнцезащитный козырёк, расположенный на передней части объектива, повернув его на 90 градусов в любую сторону, затем потяните прямо, чтобы снять с объектива.

Снимите 5 мм винт Phillips #00, расположенный на левой стороне под разъёмом микрофона.

Снимите 4 мм винт Phillips #00, расположенный внизу слева камеры.

Снимите 5 мм винт Phillips #00, расположенный внизу по центру камеры.

Откройте вспышку и снимите 5 мм винт Phillips #00, расположенный под вспышкой.

Снимите переднюю крышку, потянув вдоль корпуса объектива, удерживая корпус камеры другой рукой.

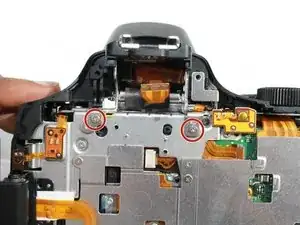

Используйте крестовую отвертку Phillips #00, чтобы открутить два серебристых винта 2 мм #00, расположенных под видоискателем.

Не вытаскивайте видоискатель полностью, так как к нему всё ещё подключён шлейф.

Снимите пластиковый корпус вокруг видоискателя, используя чёрную лопатку или инструмент для вскрытия, чтобы отщелкнуть 3 пластиковых защёлки по сторонам видоискателя.

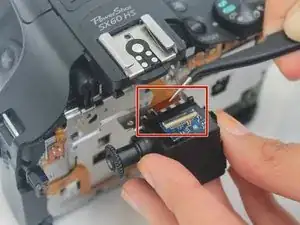

Отсоедините шлейф от ZIF-коннектора на видоискателе.

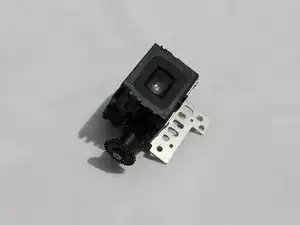

Вытяните видоискатель.

Снимите 4 мм винт #00 Phillips, расположенный в верхнем левом углу под передней панелью.

Снимите 5 мм винт #00 Phillips, расположенный в верхнем левом углу под передней панелью.

Снимите 5 мм винт #00 Phillips, расположенный сверху на левой боковой панели рядом с разъёмом микрофона.

Снимите 4 мм винт #00 Phillips, расположенный в нижнем левом углу под передней панелью.

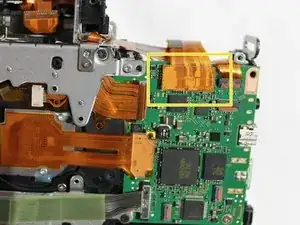

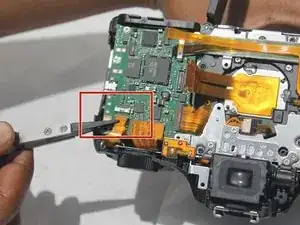

С помощью чёрной лопатки отщелкните оранжевый шлейф в нижнем левом углу материнской платы, затем снимите его пинцетом с нейлоновыми наконечниками.

Боковая панель теперь свободна и может быть снята, потянув панель влево.

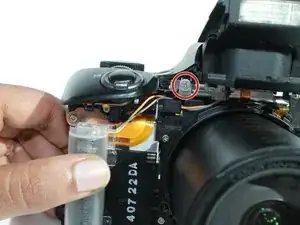

Снимите один серебристый винт 2 мм #00 Phillips на передней стороне рядом с блоком вспышки.

Используйте чёрную лопатку, чтобы отщелкнуть шлейф в верхнем правом углу, затем снимите его пинцетом с нейлоновыми наконечниками.

Снимите один серебристый винт 2 мм #00 Phillips, находящийся под шлейфом.

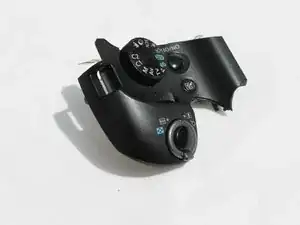

После снятия винта верхняя панель полностью отсоединена от устройства. Чтобы снять её, возьмитесь за неё рукой и аккуратно потяните с устройства.

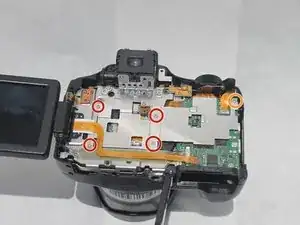

Снимите четыре винта 2 мм #00 Phillips с металлической задней пластины.

Снимите 4 мм винт #00 Phillips с верхнего угла металлической задней пластины.

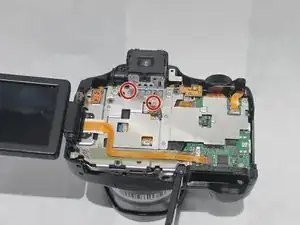

Снимите два серебристых винта 2 мм #00 Phillips, расположенных возле верхней части задней панели.

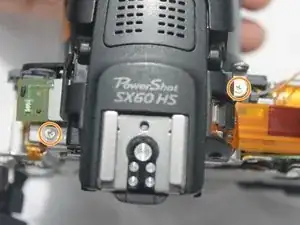

Снимите два серебристых винта 2 мм #00 Phillips на верхней стороне.

Используйте чёрную лопатку, чтобы отщелкнуть шлейф в верхнем правом углу и снять его.

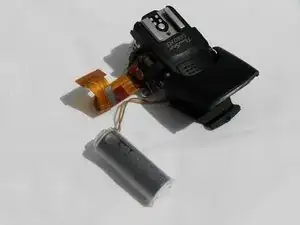

После выполнения вышеописанных шагов аккуратно вытяните блок вспышки из устройства и извлеките конденсатор, расположенный на передней стороне камеры.
