Замена блока объектива Sony Cyber-shot DSC-HX1

Убедитесь, что поверхность, на которую вы кладёте экран, чиста от мусора и пыли. В противном случае вы рискуете поцарапать экран.

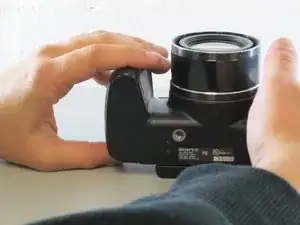

Разместите камеру днищем к себе, а объективом вверх.

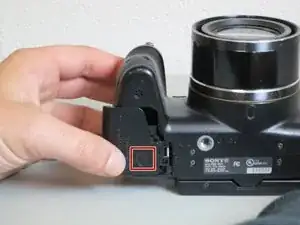

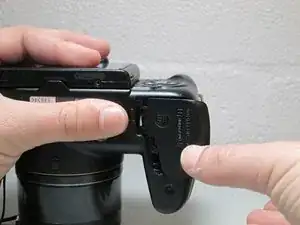

Нажмите вниз и отведите влево от камеры на указанную выемку на крышке батарейного отсека. Отсек должен сдвинуться, как показано.

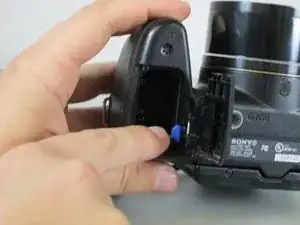

Сдвиньте синюю защёлку в сторону корпуса камеры направо, одновременно вынимая аккумулятор.

Аккумулятор здесь не показан. Тем не менее, обычно аккумулятор находится в отображённом отсеке.

Закройте крышку батарейного отсека, нажав крышку внутрь и сдвинув её влево, чтобы обеспечить большую свободу действий при разборке других частей камеры.

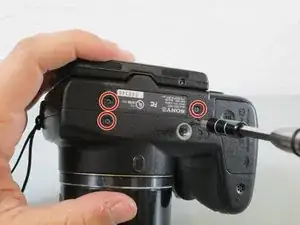

Отверните четыре винта Phillips #00 4.0 мм на дне камеры.

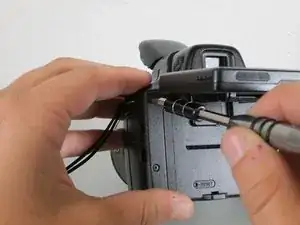

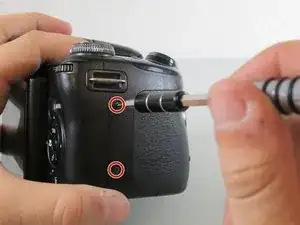

Снимите два винта Phillips #00 4.0 мм, показанные на боковой части камеры.

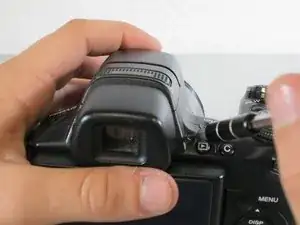

Отверните винт Phillips #00 4.0 мм на верхней части рядом с видоискателем.

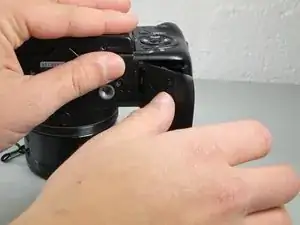

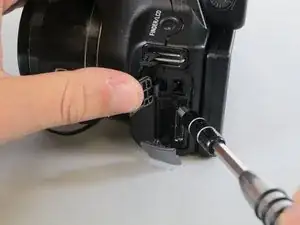

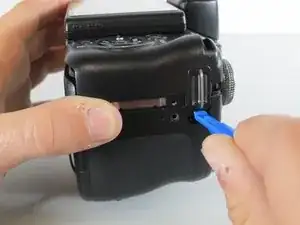

Подденьте пластиковые заглушки портов на боковой части камеры.

Удалите обнаруженный винт Phillips #00 4.0 мм.

Поднимите задний ЖК-экран, чтобы открыть заднюю часть корпуса камеры.

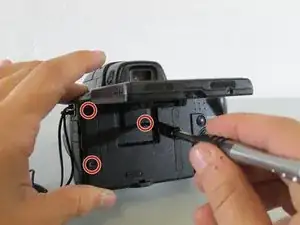

Отверните три винта Phillips #00 4.0 мм по краю и в центре заднего блока камеры.

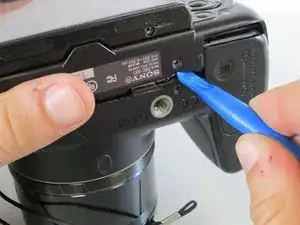

С помощью пластикового инструмента для вскрытия подденьте дно корпуса камеры по линии между четырьмя снятыми винтами.

Положите камеру на объектив и используйте пластиковый инструмент для вскрытия, чтобы поддеть корпус по трещине со всех четырёх сторон камеры.

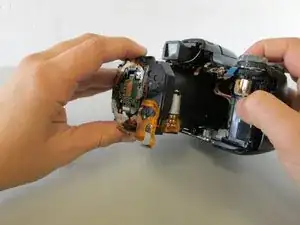

Приложите умеренное усилие к задней части корпуса, пока две части не разойдутся.

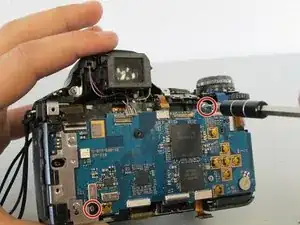

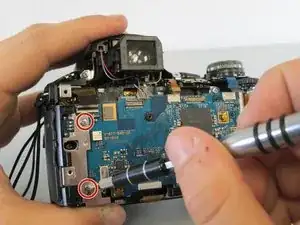

Снимите винты Phillips #00 4.0 мм и Phillips #00 6.0 мм, удерживающие плату на передней части корпуса.

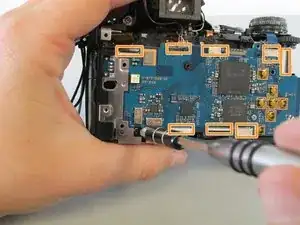

Отключите восемь ленточных кабелей от их разъёмов на плате.

Отсоедините металлический кронштейн от корпуса, удалив два винта Phillips #00 4.0 мм.

Если вы чувствуете сопротивление со стороны платы, ещё раз проверьте, что все винты и кабели сняты, чтобы избежать повреждений.

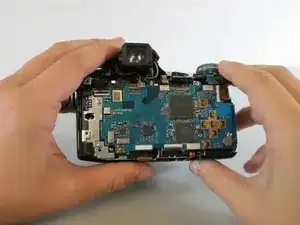

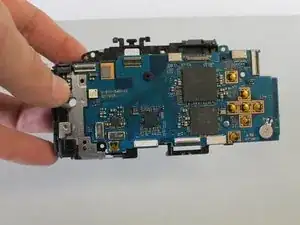

Полностью извлеките материнскую плату, осторожно потянув плату от корпуса камеры.

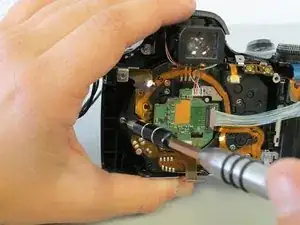

Отверните винт Phillips #00 6.0 мм на левой стороне объектива.

Блок объектива содержит оголённые выводы конденсаторов. Будьте очень осторожны, избегайте контакта и разряда конденсаторов перед работой — прикосновение к конденсаторам может привести к электрическому шоку.

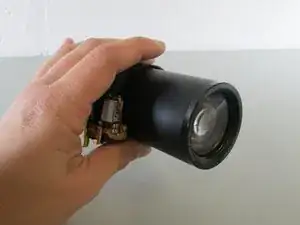

Осторожно выдвиньте блок объектива из передней части корпуса камеры и полностью извлеките.
