Замена ЖК-экрана камеры Nikon Coolpix L26
Это руководство по ремонту следует за руководством по снятию задней крышки и требует использования лопатки и крестовой отвертки.
Шаг 1

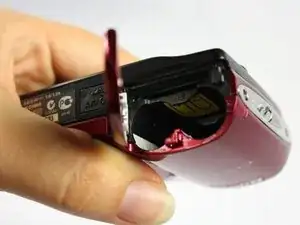

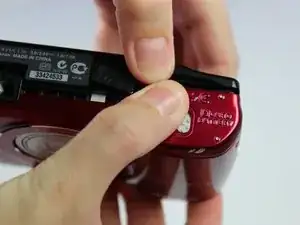

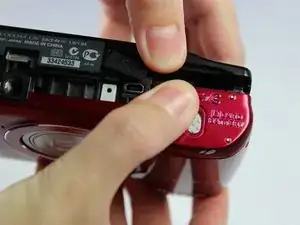

Выньте батареи из отсека, сдвинув белый фиксатор отсека батарей вверх, затем сдвиньте панель вправо.
Шаг 2

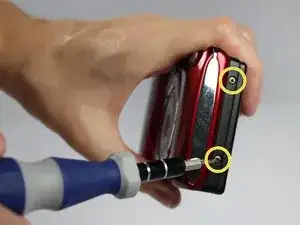

С помощью крестовой отвертки #000 отвинтите два винта длиной 2 мм рядом с отсеком для батарей на правой стороне камеры.
Шаг 3

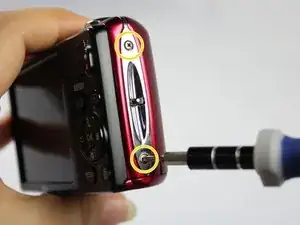

Отвинтите два винта длиной 2 мм на противоположной стороне.
Шаг 4

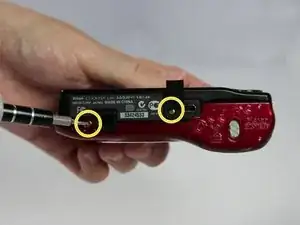

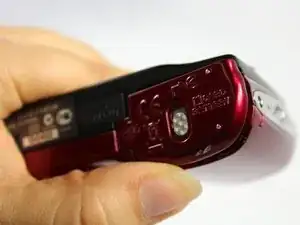

Отогните резиновую крышку AV внизу камеры. Отвинтите последние два винта длиной 2 мм на дне камеры.
Шаг 5

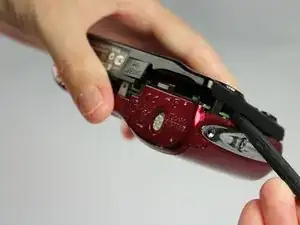

Используя руки, слегка приоткройте камеру, нажав на выемку над отсеком для батарей.
Шаг 6
Вставьте плоский конец лопатки между передней и задней крышками. Осторожно надавите лопаткой вниз, чтобы приподнять заднюю крышку и снять её с камеры.
Шаг 7

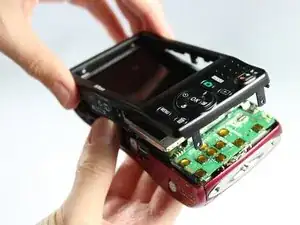

Аккуратно снимите крышку с камеры.
Шаг 8

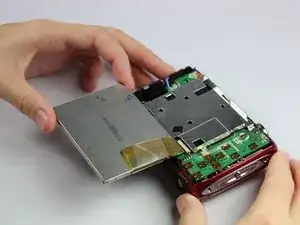

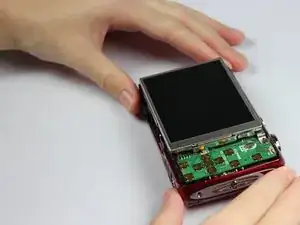

Осторожно переверните ЖК-экран лицевой стороной вниз. Потяните верхнюю часть экрана к себе, удерживая нижнюю часть внутри корпуса камеры.
Не тяните за ЖК-экран; к материнской плате подключён гибкий шлейф.
Шаг 9

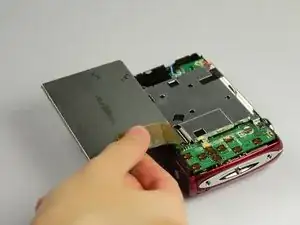

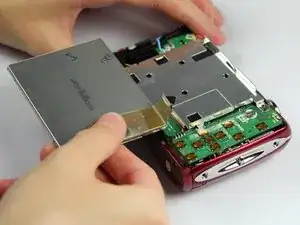

Аккуратно прижмите ЖК-экран, чтобы шлейф лежал ровно на задней части корпуса камеры.
Шаг 10

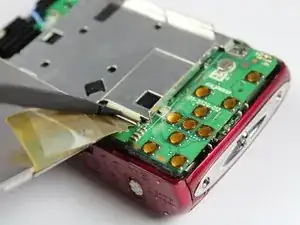

Осторожно подденьте лопаткой белый защёлкивающий язычок и отведите его в открытое положение.
Шаг 11

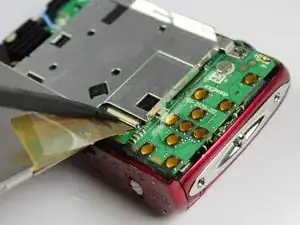

Используйте плоскую сторону лопатки, чтобы перевести белый выключатель на материнской плате. Вы должны услышать лёгкий щелчок.
Шаг 12
Аккуратно извлеките шлейф из разъёма.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
