Замена верхней крышки Fujifilm Finepix S1800

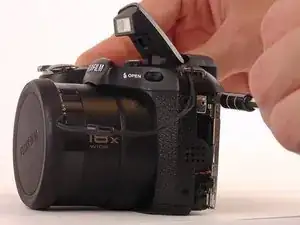

Не поднимается вспышка на вашей камере Fujifilm Finepix S1800? Возможно, пришло время заменить верхнюю крышку. Это руководство покажет, как заменить верхнюю крышку.
Шаг 1

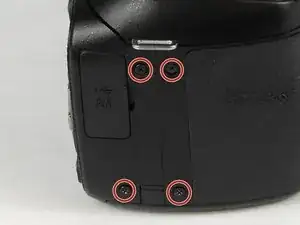

Отвинтите четыре винта 4 мм с левой стороны корпуса камеры крестовой отвёрткой JIS #1.
Шаг 2

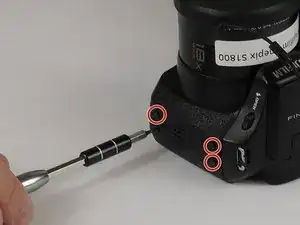

Отвинтите четыре винта 4 мм с правой стороны корпуса камеры крестовой отвёрткой JIS #1.
Шаг 3

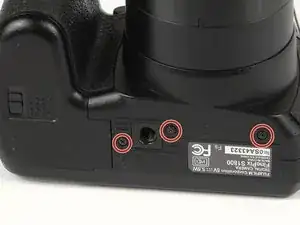

Отвинтите три винта 4 мм на нижней части камеры крестовой отвёрткой JIS #1.
Шаг 4

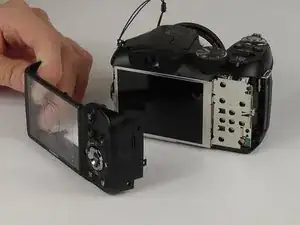

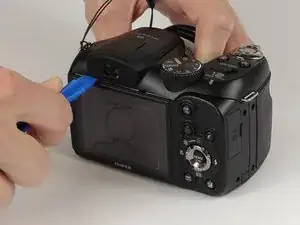

Возьмите пластиковый инструмент для вскрытия и вставьте его в зазор между верхней частью экрана и верхней частью корпуса камеры.
Крышка выскочит.
Возможно, потребуется поработать задней крышкой с разных сторон, чтобы она отщёлкнулась.
Шаг 5

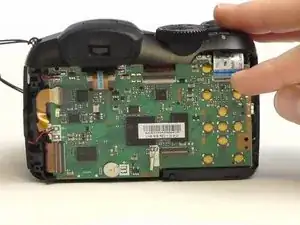

Удалите три винта 2 мм с задней крышки крестовой отвёрткой Phillips #000.
Осторожно поднимите заднюю крышку от устройства.
Не тяните и не дергайте. ЖК-экран соединён с платой материнской платы тонким ленточным кабелем.
Шаг 6
Переместите защёлку, чтобы отсоединить ленточный кабель от платы.
Не разрывайте хрупкий микро-ленточный кабель.
Шаг 7
Осторожно извлеките ЖК-экран.
Не прикасайтесь непосредственно к экрану.
Шаг 8

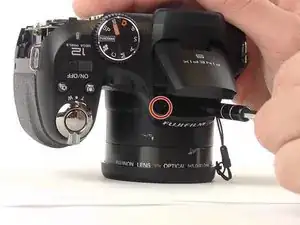

Поднимите вспышку.
Удалите два винта 4 мм с верхней части камеры крестовой отвёрткой JIS #1.
Шаг 9

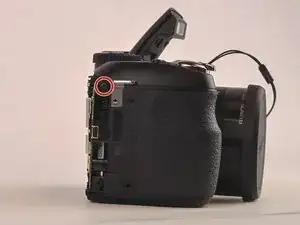

Удалите винты 4 мм с левой и правой стороны камеры крестовой отвёрткой JIS #1.
Шаг 10

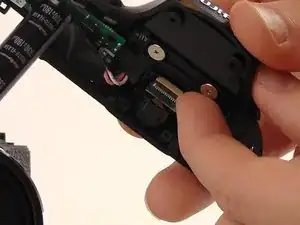

Переключите защёлку, чтобы отсоединить микроленту, соединяющую верхнюю панель.
Не разрывайте микроленту.
Шаг 11

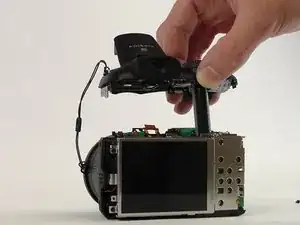

Снимите верхнюю крышку.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
