Замена ЖК-экрана Fujifilm FinePix S4200

Выключите камеру.

Переверните камеру вверх дном так, чтобы был виден отсек для батареи.

Удалите три винта 4 мм снизу камеры крестовой отверткой Phillips #000.

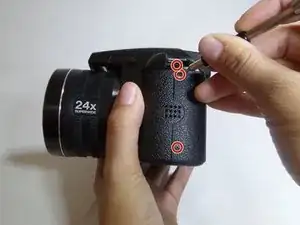

Поверните камеру на сторону, где расположены отверстия динамика.

Удалите три винта 4 мм крестовой отверткой Phillips #000.

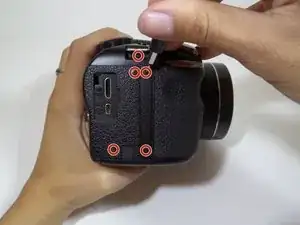

Поверните камеру на противоположную сторону, где расположен разъем HDMI.

Удалите все пять винтов 4 мм крестовой отверткой Phillips #000.

Корпус хрупкий.

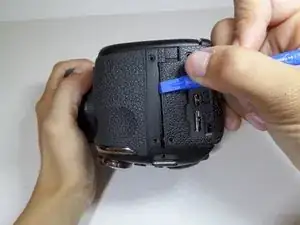

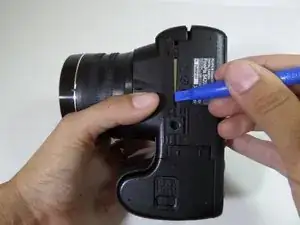

Используйте пластиковый инструмент для вскрытия, чтобы поддеть между задней и передней панелями корпуса камеры.

Продолжайте движение вокруг камеры, чтобы создать клин между передней и задней панелями корпуса.

Приложите усилие, чтобы разъединить заднюю панель от корпуса камеры.

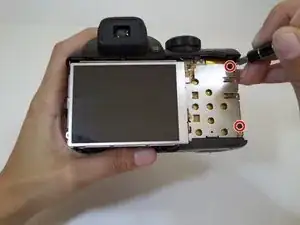

Удалите два винта 4 мм, которые удерживают материнскую плату и металлическую пластину.

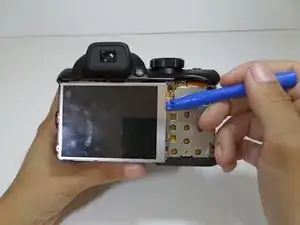

С помощью пластикового инструмента для вскрытия аккуратно приподнимите ЖК-экран от металлической пластины.

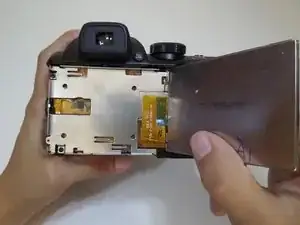

Переверните ЖК-экран так, чтобы была видна левая сторона металлической пластины.

Поверните камеру вертикально — так будет удобнее работать.

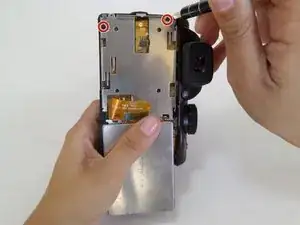

Используя крестовую отвертку Phillips #000, удалите два винта 4 мм, расположенные на металлической пластине под ЖК-экраном.

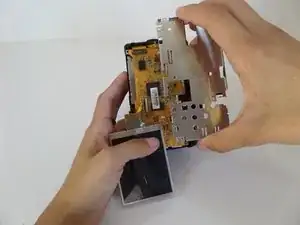

Отделите металлическую пластину от материнской платы.

Оранжевый шлейф хрупкий.

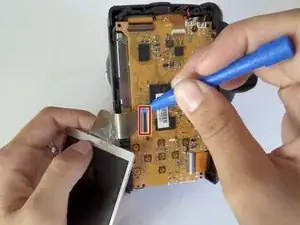

Оттяните небольшой черный фиксатор, соединяющий оранжевый шлейф с материнской платой.

Аккуратно снимите ЖК-экран с материнской платы.
