Замена кнопки спуска затвора Fujifilm Finepix S1800
Кнопка спуска затвора на Вашей Fujifilm Finepix S1800 заедает или сломана? В этом руководстве показано по шагам, как заменить заевшую или сломанную кнопку.
Шаг 1

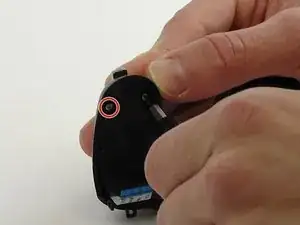

Выверните четыре винта 4 мм на левой стороне камеры отверткой JIS #1.
Шаг 2
Выверните четыре винта 4 мм на правой стороне камеры отверткой JIS #1.
Шаг 3
Выверните три винта 4 мм на нижней стороне камеры отверткой JIS #1.
Шаг 4
Возьмите пластиковый приспособление для вскрытия и разместите его в зазоре между верхом экрана и верхней частью камеры.
Крышка отщелкнется.
Возможно, потребуется работать с задней крышкой с разных сторон, чтобы она отщелкнулась.
Шаг 5
Удалите три винта 2 мм с пластиной задней крышки отверткой Phillips #000.
Осторожно поднимите заднюю крышку и отведите её от устройства.
Не тяните и не дергайте. ЖК-экран соединён с платой через маленький ленточный кабель.
Шаг 6
Переведите защёлку, чтобы отключить ленточный кабель от платы.
Не отрывайте хрупкий микро-ленточный кабель.
Шаг 7
Осторожно снимите ЖК-экран.
Не прикасайтесь непосредственно к экрану.
Шаг 8
Поднимите вспышку.
Удалите два винта 4 мм с верхней части камеры отверткой JIS #1.
Шаг 9
Удалите винты 4 мм с левой и правой сторон камеры отверткой JIS #1.
Шаг 10
Переведите защёлку, чтобы отключить микро-ленточку, соединяющую верхнюю панель.
Не отрывайте микро-ленточку.
Шаг 11
Снимите верхнюю крышку.
Шаг 12
Удалите два винта 2 мм под пластиной отверткой Phillips #000.
Шаг 13

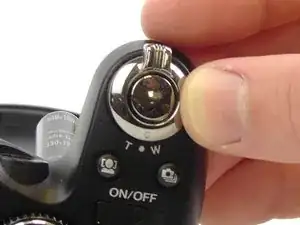

Кнопка должна вывалиться сама.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
