Замена аккумулятора Flip MinoHD
Это подробное руководство содержит конкретные шаги по замене аккумулятора Flip Mino HD. Для снятия логической платы, что необходимо для доступа к аккумулятору, рекомендуется использовать паяльную станцию, но имейте в виду, что этот шаг можно выполнить и с осторожностью, аккуратно работая пинцетом. Внимательно следуйте инструкциям и аккуратно размещайте все детали в безопасном месте. Удачного ремонта!
Шаг 1

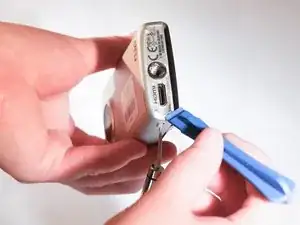

С помощью пластиковой лопатки снимите наклейки с Flip Mino HD. Появятся 2 маленьких чёрных винта.

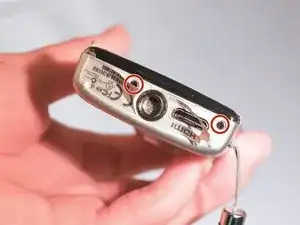

Отверткой Phillips 000 выкрутите эти 2 винта и положите их в безопасное место.
Шаг 2

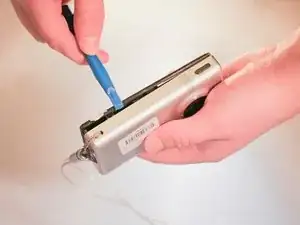

С помощью пластиковой лопатки аккуратно отожмите переднюю крышку от корпуса, аккуратно проводя инструментом по каждому краю и приподнимая.
Не тяните крышку для снятия до тех пор, пока все стороны не ослабнут. Вы можете сломать или треснуть корпус.
Когда крышка ослабнет, откиньте её вверх и назад. Обратите внимание, что крышка всё ещё соединена с устройством.

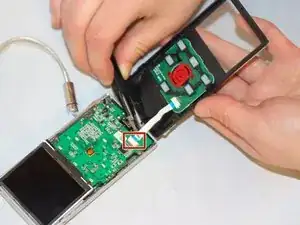

Пинцетом потяните соединительную ленту, чтобы отсоединить её от разъёма на логической плате.
Шаг 3

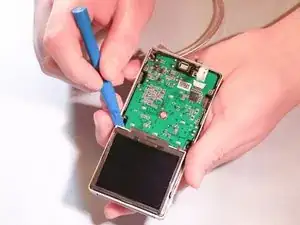

Пластиковой лопаткой выньте дисплейный модуль из его разъёма, аккуратно приподнимая каждый угол. Откиньте экран к материнской плате, к которой он всё ещё подключён.
Экран остаётся подключённым.
Спаджером аккуратно поднимите пленку под креплением дисплея, чтобы отклеить её. Отложите в сторону.
С помощью пластиковой лопатки аккуратно отогните металлическое крепление дисплея и снимите его с материнской платы.

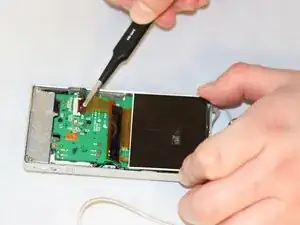

С помощью ногтя подденьте чёрную ленту от ZIF-разъёма, чтобы снять частично присоединённый дисплейный модуль.
Шаг 4

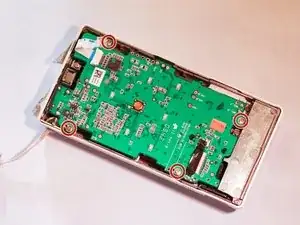

Отверткой Phillips 000 выкрутите 4 винта, крепящие материнскую плату к корпусу, и положите их в безопасное место.

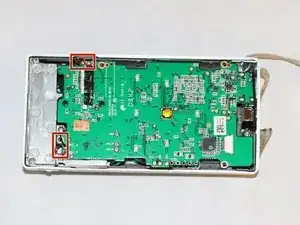

Подготовьте паяльную станцию. На станции распаяйте выводы обоих микрофонов от материнской платы.
Этот шаг можно выполнить и без паяльной станции, используя только пинцет и пальцы. Будьте предельно осторожны!
Пинцетом аккуратно оттяните вывод, одновременно нагревая контакт жалом паяльника. Повторите для всех 4 выводов микрофонов.

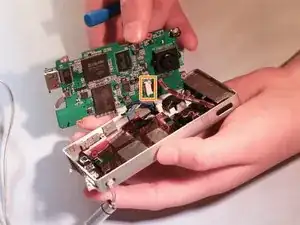

Осторожно подденьте материнскую плату из корпуса, учитывая, что провода всё ещё соединяют корпус и плату. Снимите кусочек чёрной ленты, фиксирующий USB-кабель к аккумулятору.
Пинцетом оттяните разъём ленточного USB-кабеля от его гнезда. Отсоедините разъём аккумулятора от разъёма на логической плате. Теперь материнская плата должна быть свободна для снятия.
Шаг 5
Отверткой Phillips 000 открутите два маленьких винта, фиксирующие аккумулятор в корпусе, и положите их в безопасное место.
Пластиковой лопаткой подденьте аккумулятор и выньте его из устройства, отложите в сторону. Аккумулятор полностью извлечён.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
