Разборка USB-порта Flip Video

Выключите устройство и извлеките батареи.

Удалите металлическую наклейку под экраном с помощью лопатки.

Это может потребовать значительных усилий для отрыва наклейки, приклеенной сильным клеем.

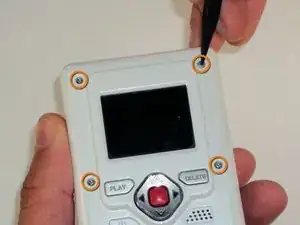

Удалите 4 серые крышки винтов с помощью лопатки. Эти крышки защищают головки винтов от грязи и загрязнений.

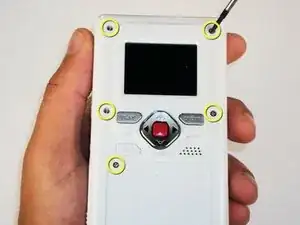

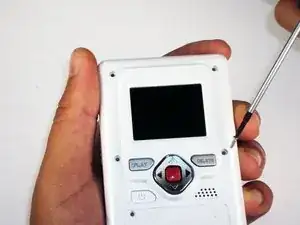

Удалите 5 винтов длиной 10 мм с помощью отвертки Phillips #00. Эти винты соединяют заднюю часть внешнего корпуса с передней частью.

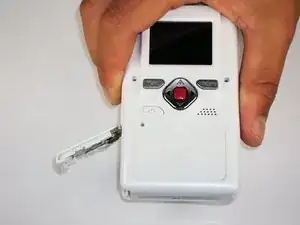

Откройте дверцу для батарей. Это можно сделать, осторожно нажимая и скользя батареей вниз.

Используйте лопатку, чтобы разделить внешние корпуса.

Лопатка должна быть вставлена между половинами корпуса, чтобы раздвинуть края.

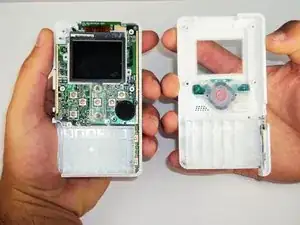

Постепенно обходите вокруг, чтобы отделить половины.

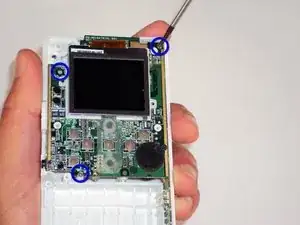

Удалите 3 винта длиной 5 мм, которые крепят плату к переднему корпусу с помощью отвертки Phillips #00.

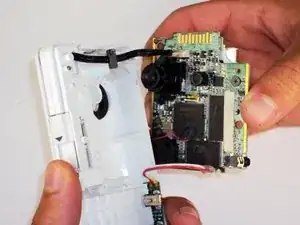

Осторожно поднимите левую сторону платы.

Не пытайтесь полностью извлечь плату еще. Она все еще соединена с устройством.

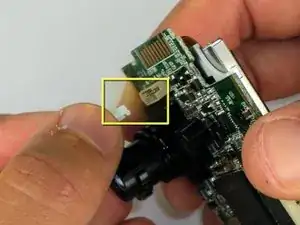

Отключите кабель USB-порта с обратной стороны платы.

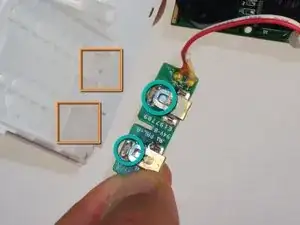

Выдвиньте контакты батареи.

Контакты батареи

Отверстие, где находились контакты батареи

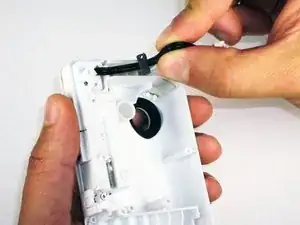

Удалите черный винт длиной 3 мм, который крепит провод к корпусу, с помощю отвертки Phillips #00.

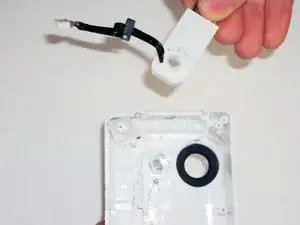

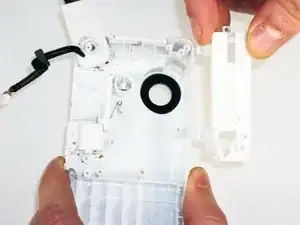

Поднимите провод из слота внешнего корпуса.

Крепление провода должно оставаться прикрепленным к проводу.

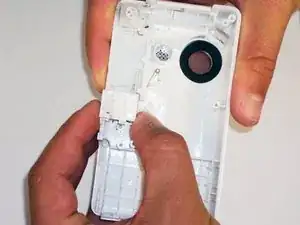

Используйте пинцет, чтобы удалить пружину, которая удерживает дверцу порта закрытой.

Убедитесь, что пружина прочно захвачена пинцетом, чтобы она не вылетела из корпуса.

Удалите 3 винта, которые крепят крышку USB-порта к внешнему корпусу, с помощью отвертки Phillips #00.

Удалите крышку USB-порта.

Удалите слайдер USB.

Осторожно поднимите USB-порт.

Поскольку петля пружинная, будьте осторожны, чтобы никакие детали не выпали при подъеме порта.
