Замена SD-материнской платы Sony DSC-RX100MA

Извлеките аккумулятор, сдвинув защёлку, чтобы открыть крышку.

Отверткой выкрутите все винты (чёрные 2,5 мм) на внешнем слое сборки.

Все винты в камере можно открутить головкой PH0.

Также отверткой снимите винты (чёрные 1 мм) под шарнирным экраном ЖК.

Удалите отмеченные винты 2,5 мм с помощью отвертки.

Пластиковыми инструментами для вскрытия аккуратно подденьте нижнюю панель.

Не тяните слишком сильно, чтобы не сломать пластиковый корпус.

Теми же пластмассовыми инструментами отделите узел экрана и заднюю часть от передней части камеры.

Как только задняя часть слегка отсоединится, отведите крышки портов HDMI и мультимедиа.

Снимите заднюю крышку.

Отодвиньте боковую панель, чтобы получить доступ к винтам.

Удалите два винта (чёрные 2,5 мм) отверткой PH #0.

Снимите задний узел, при этом лента остаётся подключённой.

Будьте очень аккуратны и не рвите золотую ленточную шлейф. Это будет повторяться во всех руководствах по замене.

Аккуратно отсоедините разъём ленточного кабеля, чтобы полностью отсоединить узел ЖК-экрана от камеры.

Удалите оставшийся винт, который крепит медный кожух в камере.

Пластиковыми инструментами для вскрытия аккуратно подденьте медный кожух в двух отмеченных местах.

Снимите кожух.

Отверткой Phillips снимите четыре винта, как показано на фото.

Вставьте палец в отсек аккумулятора и надавите вверх на держатель SD-карты, чтобы вытолкнуть его из гнезда.

Пошевелите его немного, и вы почувствуете, как держатель SD-карты выйдет.

Аккуратно отсоедините золотые ленточные шлейфы от разъёмов материнской платы, подняв серые защёлки и вытянув шлейф.

Для более деликатного снятия можно использовать пинцет, но это не обязательно.

Не тяните материнскую плату слишком сильно — шлейфы очень хрупкие.

Снимите держатель SD-карты. Он должен легко выйти, поскольку все предварительные винты уже удалены.

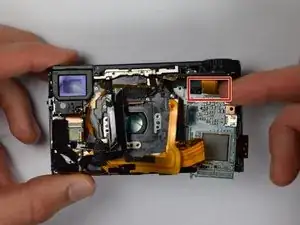

Аккуратно снимите последний золотой шлейф, подняв серую защёлку и выдвинув шлейф.

Будьте предельно осторожны: если этот шлейф порвётся, потребуется купить новую камеру.

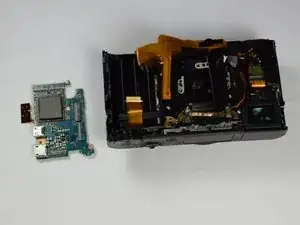

Готово! Материнская плата теперь снята и может быть заменена на новую.
