Замена объектива Sony Cyber-Shot DSC-S90
Если у Вашего фотоаппарата Sony Cyber-Shot (модель DSC-S90) возникают проблемы с получением резких изображений — фокус размытый или неравномерный по кадру — либо вы видите тёмные пятна, воспользуйтесь этим руководством для замены объектива камеры.
Объектив камеры собирает и фокусирует свет, отражённый от сцены, которую фотограф хочет запечатлеть. Неисправный или повреждённый объектив создаёт тёмные пятна на каждом изображении или вызывает проблемы с фокусировкой.
Перед использованием этого руководства очистите объектив, чтобы убедиться, что проблема внутри камеры. Чаще всего пятна, отпечатки пальцев и небольшие скопления пыли можно удалить с помощью воздуходувки для пыли и жидкости для очистки объективов с микрофибровой тканью. Ни в коем случае не наносите чистящую жидкость непосредственно на объектив — распыляйте её на ткань. После очистки сделайте тестовые снимки на разных дистанциях и проверьте фокус, чтобы убедиться, что проблемы вызваны именно объективом. Если вы не уверены, что объектив является источником проблем, посмотрите страницу с устранением неполадок.
Перед началом убедитесь, что камера выключена и отключена от всех источников питания.
Шаг 1
Нажмите и удерживайте кнопку «open» (серая овальная с стрелкой, указывающей вверх) на дверце отсека батареи.
Удерживая кнопку нажатой, сдвиньте дверцу вверх, чтобы разблокировать и открыть её.
Шаг 2
Откройте дверцу и дайте батареям выпасть.
Шаг 3
Выверните винт Phillips #00 длиной 2 мм под дверцей отсекa батареи.
Выверните винт Phillips #00 длиной 2 мм справа на нижней стороне камеры.
Шаг 4
Выверните два винта Phillips #00 длиной 2 мм (по одному с каждой стороны камеры).
Шаг 5
Используя инструмент для вскрытия, разблокируйте переднюю панель от основной части корпуса камеры. Применяйте инструмент с правой стороны и снизу камеры при расположенном перед Вами ЖК-экране.
Шаг 6
Отделите заднюю панель от основной части корпуса камеры.
Шаг 7
Используя инструмент для вскрытия, разблокируйте переднюю панель от основной части корпуса камеры. Применяйте инструмент сверху камеры.
Шаг 8
Отделите переднюю панель от основной части корпуса камеры.
Шаг 9
Освободите все защёлки и фиксаторы, удерживающие корпус, с помощью лопатки, инструмента для вскрытия или отвёртки.
Шаг 10
После разблокирования всех фиксирующих элементов корпус можно снять.
Шаг 11
Отключите шлейфовые кабели над контактами батареи с помощью лопатки или отвёртки.
Шаг 12
Отключите оставшийся шлейфовый кабель на боковой стороне камеры с помощью лопатки или отвёртки.
Шаг 13
Используйте лопатку или отвёртку, чтобы отщёлкнуть фиксаторы. Это освобождает контакт батареи.
Шаг 14
После отщёлкивания контакта батареи потяните этот шлейфовый кабель с помощью лопатки или отвёртки, чтобы завершить освобождение контакта батареи.
Шаг 15
Теперь контакт батареи можно отделить от основной части корпуса камеры.
Шаг 16
Отключите три изображённых шлейфовых кабеля с помощью лопатки или отвёртки.
Шаг 17
Сдвиньте фиксатор влево и поднимите плату вверх и от корпуса камеры.
Шаг 18
Отключите два шлейфовых кабеля с помощью лопатки или отвёртки.
Шаг 19
Отщёлкните фиксатор и поднимите плату вверх и от корпуса камеры.
Шаг 20
Освободите защёлки по обеим сторонам разъёма/шлейфового кабеля с помощью лопатки или отвёртки.
Шаг 21
Освободите два фиксатора рядом со вспышкой с помощью лопатки или отвёртки.
Освободите фиксатор, удерживающий светодиодный индикатор, с помощью лопатки или отвёртки.
Подтолкните светодиодный индикатор вверх снизу с помощью лопатки или отвёртки.
Шаг 22
После освобождения всех защёлок вспышку можно снять или заменить.
Шаг 23

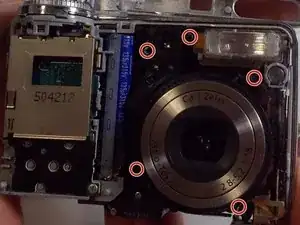

Удалите пять винтов Phillips #00 длиной 2 мм, окружающих объектив, используя отвертку.
Шаг 24

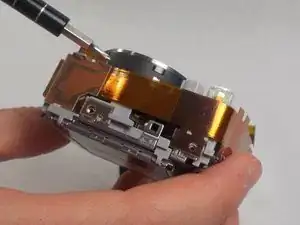

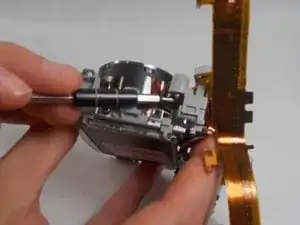

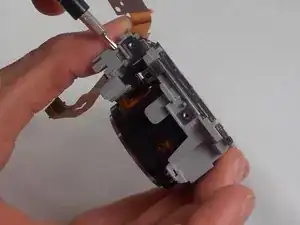

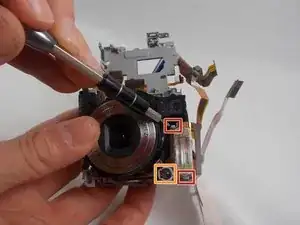

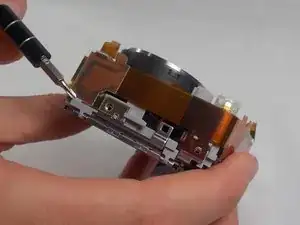

Освободите защёлку, удерживающую корпус вспышки и светодиода, с помощью лопатки.
Не рекомендуется использовать отвертку для отщёлкивания защёлки, как показано на изображении, поскольку любой контакт металлической насадки с электронными компонентами может привести к короткому замыканию платы. Используйте инструмент, безопасный для работы с электростатикой!
Поверните корпус назад, чтобы освободить объектив.
Шаг 25

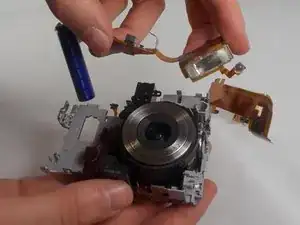

Снимите объектив с камеры.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
