Замена объектива Sony Cyber-shot DSC-S650
Используйте это руководство, чтобы заменить объектив камеры. Если вы определили, что объектив застрял или не работает, возможно, пришло время его заменить.
Для этой процедуры не требуются специальные инструменты, а также не требуется пайка.
Шаг 1

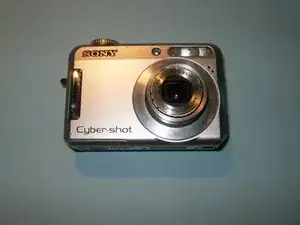

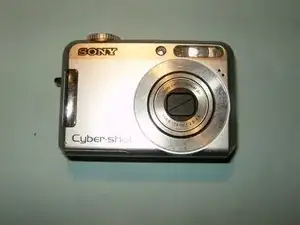

Это камера, которая не включается. Объектив частично застрял. (Заклинивший объектив не позволяет камере включиться.)

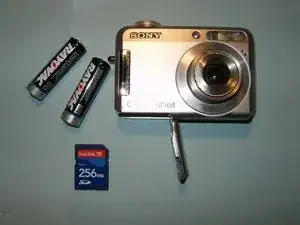

Откройте отсек в нижней части камеры. Извлеките батарейки и карту памяти.

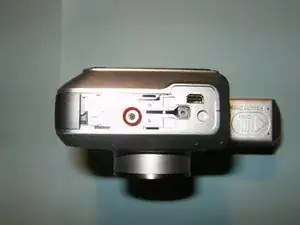

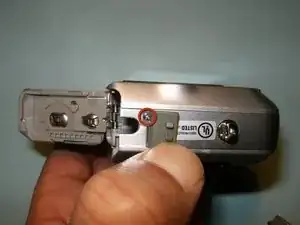

Поверните камеру на бок и выкрутите винт под крышкой разъёма USB.
Шаг 2

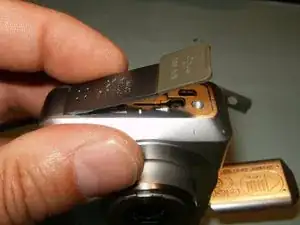

Снимите правую среднюю накладку.
Выкрутите винт с левой средней накладки.
Выкрутите винт с правой стороны.
Шаг 3

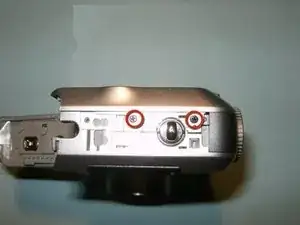

Выкрутите два винта с левой стороны.

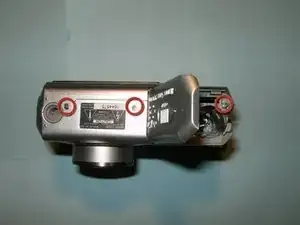

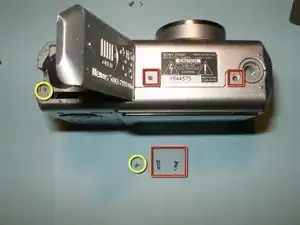

Выкрутите три винта с нижней стороны.
Винты снизу не одинаковой длины. Более короткий винт находится под крышкой батарейного отсека.
Шаг 4

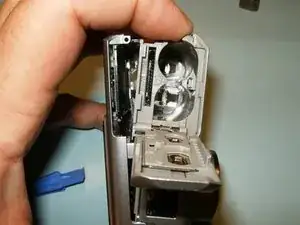

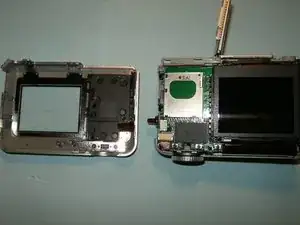

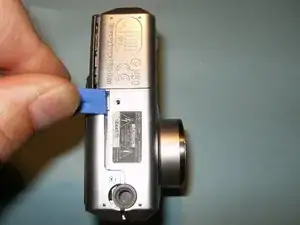

Разъедините корпус с стороны батарейного отсека. Используйте пластиковый инструмент, чтобы начать раскрытие.
Когда корпус частично откроется, аккуратно потяните обе половины в стороны.
Не пытайтесь полностью отделить заднюю крышку. Она всё ещё соединена шлейфом. Положите обе части рядом.
Шаг 5

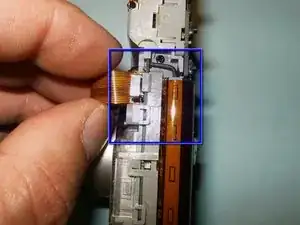

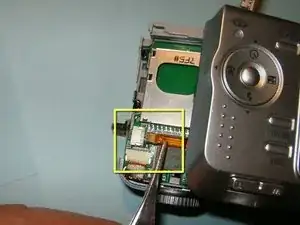

Шлейф просто вставлен в разъём. Используйте зажимной пинцет или пинцет, чтобы вытащить его прямо. Хватайте шлейф близко к разъёму, чтобы он не порвался.
После отключения шлейфа отделите заднюю крышку от камеры.

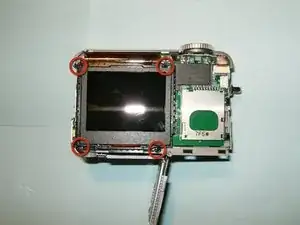

Выкрутите четыре винта ЖК-дисплея (жидкокристаллического дисплея).
Шаг 6

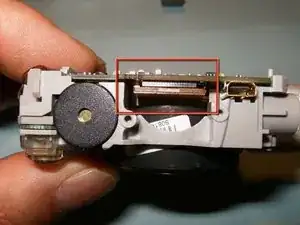

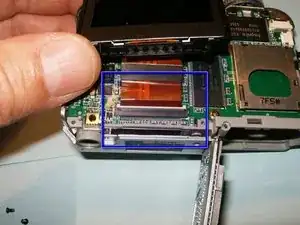

После удаления четырёх винтов становится легко получить доступ к разъёму ЖК-дисплея. Переместите белую защёлку в направлении, противоположном шлейфу, чтобы открыть разъём.

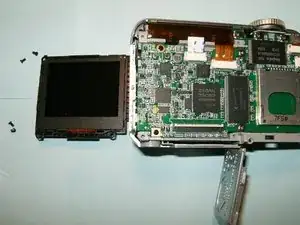

Отделите ЖК-дисплей от камеры.

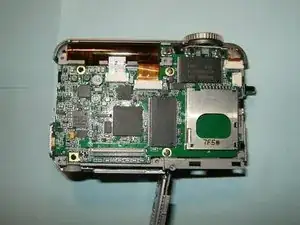

Теперь все разъёмы шлейфов и винты платы логики полностью видны. Все шлейфы установлены в натяг.
Шаг 7

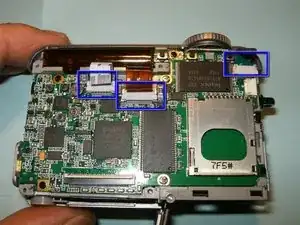

Отключите три шлейфа. Слева направо шлейфы отвечают за конденсатор вспышки, объектив и верхние кнопки управления.
Выкрутите винты, удерживающие плату логики, а также два длинных винта, крепящих переднюю часть корпуса.

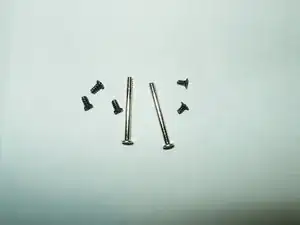

Винты разного размера. Храните их отдельно. Два длинных винта крепят переднюю часть корпуса к камере, и они подходят только в середину платы логики.
Шаг 8

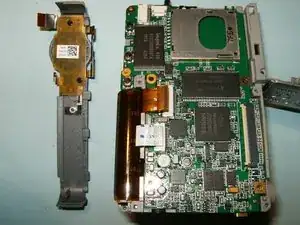

После выкручивания винтов передняя часть корпуса может быть отделена.
Теперь можно снять верхнюю панель с кнопками управления. Она защёлкнута.
Шлейф объектива проходит под конденсатором вспышки. Его можно потянуть, но аккуратно.
Шаг 9

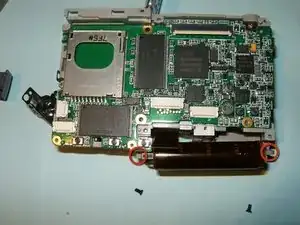

Чтобы упростить сборку, выкрутите два винта, которые крепят блок вспышки к средней раме.
Это даст достаточно места, чтобы правильно проложить шлейф объектива, не рискуя его повредить.
Шаг 10

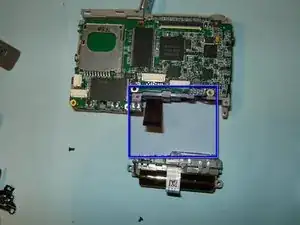

После выкручивания всех винтов платы логики остаётся только разъединить шлейф объектива. Просто отсоедините его, изогнув шлейф вниз.
Плата логики всё ещё соединена с камерой кабелями питания. Не пытайтесь вынуть плату. Вместо этого отогните её в сторону. Если плату нужно заменить, два провода следует отпаять.
Вид на батарейку RTC

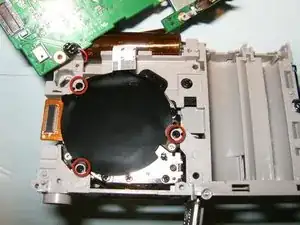

Выкрутите три винта, фиксирующие объектив на камере.
Шаг 11


Извлеките объектив из камеры.

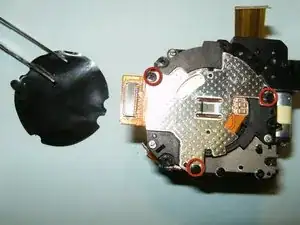

Снимите каптоновую ленту с датчика ПЗС и выкрутите три винта.

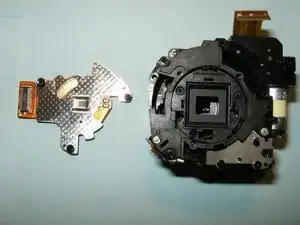

Отделите датчик ПЗС от объектива. В этой камере датчик ПЗС не был прикреплён к объективу, поэтому старый датчик был использован повторно.
Шаг 12

После завершения сборки камера должна включаться и работать нормально.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
