Sony DSC-RX100MA Image Sensor Replacement

Снимите аккумулятор, сдвинув защёлку, чтобы открыть крышку.

Отверткой удалите все винты (чёрные 2,5 мм) с наружного слоя узла.

Все винты в камере можно выкрутить отверткой PH 0.

Также отверткой удалите винты (чёрные 1 мм) под подвижным ЖК-экраном.

Удалите отмеченные винты 2,5 мм с помощью отвертки.

Используя пластиковые лопатки для вскрытия, аккуратно подденьте нижнюю панель.

Не тяните слишком сильно, иначе можете сломать пластиковый корпус.

Тем же пластиковым инструментом отделите узел экрана и заднюю часть от передней части камеры.

Когда задняя часть будет немного отстёгнута, оттяните заглушки для портов HDMI и Multimedia.

Снимите заднюю крышку.

Отодвиньте боковую панель, чтобы получить доступ к винтам.

Удалите два винта (чёрные 2,5 мм) отверткой PH #0.

Снимите задний узел, оставив при этом подключённым ленточный кабель.

Будьте очень осторожны и не порвите золотой ленточный кабель. Это будет повторяться во многих инструкциях по замене.

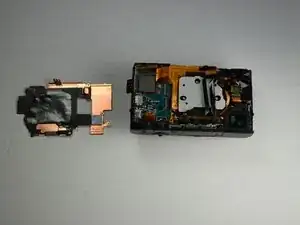

Аккуратно отсоедините разъём ленточного кабеля, полностью отделив узел ЖК-экрана от камеры.

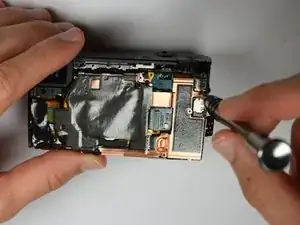

Отверткой Philips удалите винт (чёрный 3 мм), расположенный на медной крышке.

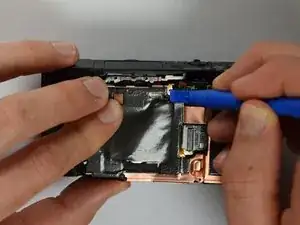

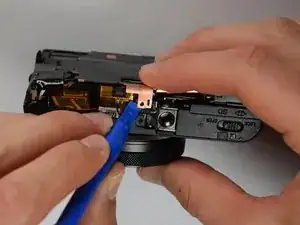

С помощью пластиковых лопаток аккуратно подденьте медную крышку в двух отмеченных местах.

Снимите крышку.

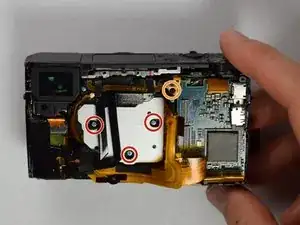

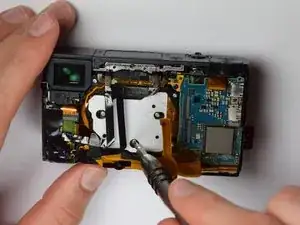

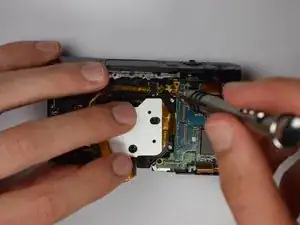

Отверткой Philips удалите три винта (серебристые 3 мм).

Удалите винт (серебристый 2 мм) в верхнем правом углу.

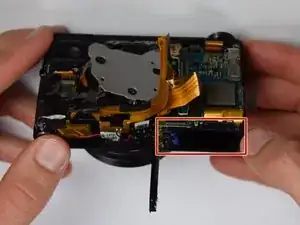

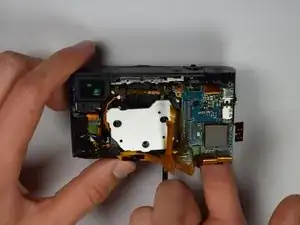

Вставьте палец в отсек для аккумулятора и поднимите держатель карты SD, чтобы вытолкнуть его из гнезда.

Немного пошевелите им, и вы почувствуете, как держатель SD-карты выходит.

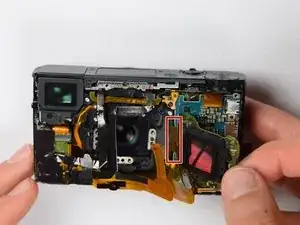

Теперь вы можете снять отмеченный золотой ленточный кабель с держателя SD-карты.

Проявляйте предельную осторожность при снятии: ленточные кабели чрезвычайно хрупкие и важны для камеры.
