Замена клеммы батареи Sony Cyber-Shot DSC-S90

Нажмите и удерживайте кнопку «open» (серый овал со стрелкой, указывающей вверх) на дверце отсека батареи.

Удерживая кнопку вниз, сдвиньте дверцу вверх, чтобы разблокировать и открыть её.

Откройте дверцу и дайте батареям выпасть.

Выверните винт Phillips #00 длиной 2 мм под дверцей отсека батареи.

Выверните винт Phillips #00 длиной 2 мм, расположенный справа на нижней стороне камеры.

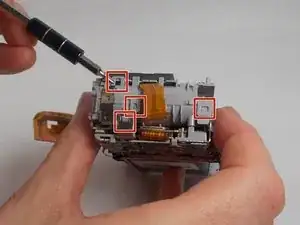

Выверните два винта Phillips #00 длиной 2 мм (по одному с каждой стороны камеры).

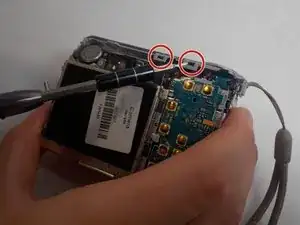

Используйте приспособление для вскрытия, чтобы отщёлкнуть переднюю панель от основного корпуса камеры. Применяйте инструмент справа и снизу при расположенном перед вами ЖК-экране.

Отделите заднюю панель от основного корпуса камеры.

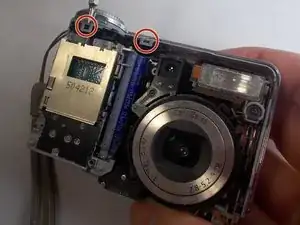

Используйте приспособление для вскрытия, чтобы отщёлкнуть переднюю панель от основного корпуса камеры. Применяйте инструмент в верхней части камеры.

Отделите переднюю панель от основного корпуса камеры.

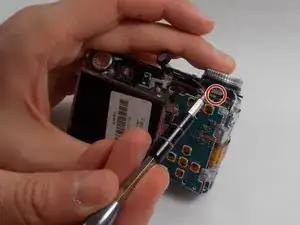

Освободите все защёлки и фиксаторы, удерживающие корпус, используя лопатку, приспособление для вскрытия или отвертку.

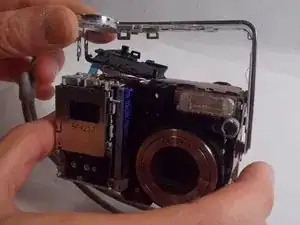

Теперь корпус можно снять после того, как все фиксаторы будут освобождены.

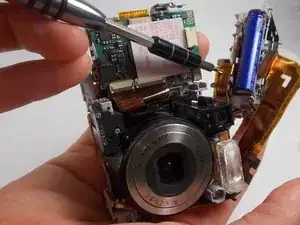

Отключите ленточные кабели над клеммой батареи с помощью лопатки или отвертки.

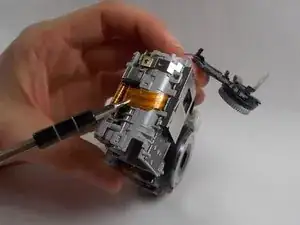

Отключите оставшийся ленточный кабель на боковой стороне камеры с помощью лопатки или отвертки.

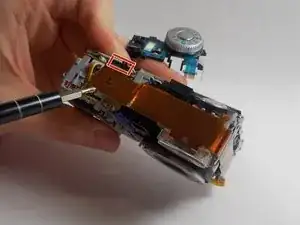

Используйте лопатку или отвертку, чтобы отщёлкнуть защёлки. Это освобождает клемму батареи.

После того как клемма батареи отщёлкнута, вытяните этот ленточный кабель лопаткой или отверткой, чтобы окончательно освободить клемму батареи.

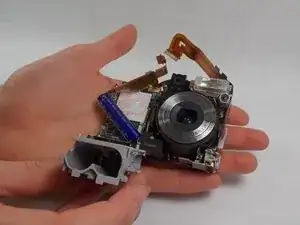

Теперь клемму батареи можно отделить от основного корпуса камеры.
