Замена дисплея Sony Cyber-Shot DSC-S90

Нажмите кнопку "открыть" (серая овальная с стрелкой, указывающей вверх) на крышке отсека для батареи.

Удерживая кнопку, скользните крышку вверх, чтобы разблокировать и открыть её.

Откройте крышку и дайте батареям выпасть.

Удалите винт 2 мм Phillips #00 под крышкой отсека для батареи.

Удалите винт 2 мм Phillips #00 справа от нижней стороны камеры.

Удалите два винта 2 мм Phillips #00 (по одному с каждой стороны камеры).

Используйте открывающий инструмент, чтобы отсоединить переднюю часть корпуса от основной части камеры. Используйте инструмент с правой стороны и снизу камеры, лицевой стороной к себе.

Отделите заднюю крышку от основной части камеры.

Используйте открывающий инструмент, чтобы отсоединить переднюю часть корпуса от основной части камеры. Используйте инструмент сверху камеры.

Отделите переднюю крышку от основной части камеры.

Освободите все зажимы и фиксаторы, которые удерживают корпус на месте, с помощью лопатки, открывающего инструмента или отвертки.

Теперь корпус можно удалить после того, как все фиксаторы будут открыты.

Отключите шлейфы на верхней части терминала батареи с помощью лопатки или отвертки.

Отключите оставшийся шлейф на стороне камеры с помощью лопатки или отвертки.

Используйте лопатку или отвертку, чтобы отсоединить зажимы. Это освободит терминал батареи.

После того, как терминал батареи будет отсоединен, вытяните этот шлейф с помощью лопатки или отвертки, чтобы окончательно освободить терминал батареи.

Теперь терминал батареи можно отделить от основной части камеры.

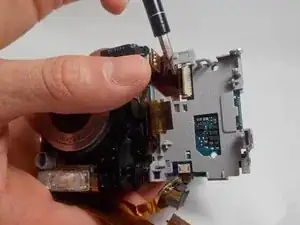

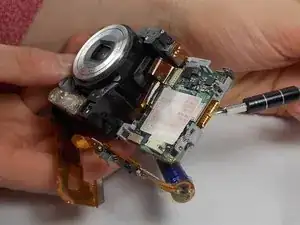

Отключите три показанных шлейфа с помощью лопатки или отвертки.

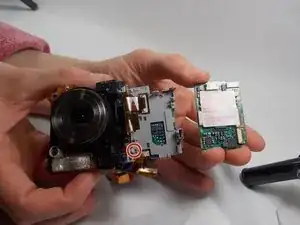

Нажмите на зажим влево и поднимите материнскую плату вверх и от камеры.

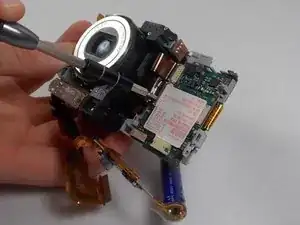

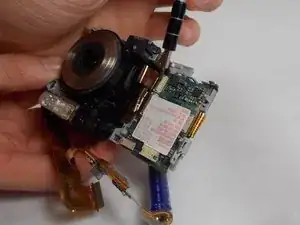

Отключите два шлейфа с помощью лопатки или отвертки.

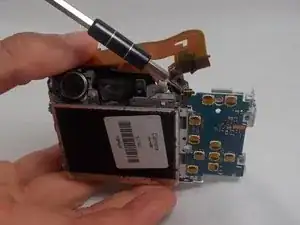

Освободите зажим и поднимите материнскую плату вверх и от камеры.

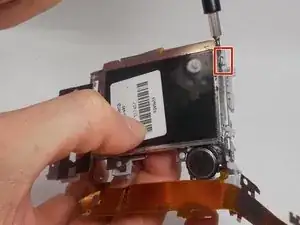

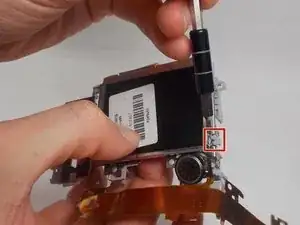

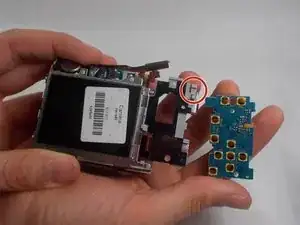

Отсоедините два зажима, удерживающих дисплей, от основного корпуса камеры, используя лопатку.

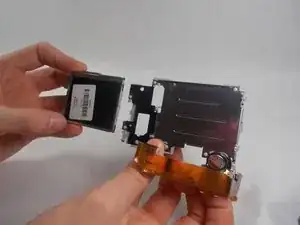

Удалите дисплей.
