Sony DSC-RX100MA SD Card Holder Replacement

Извлеките аккумулятор, сдвинув защёлку, чтобы открыть крышку.

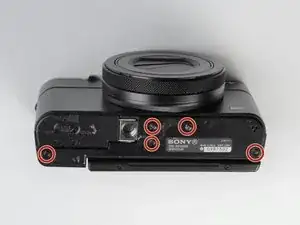

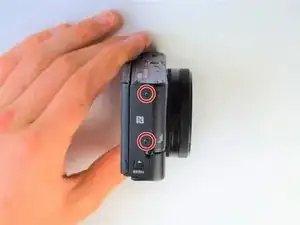

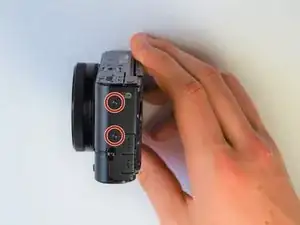

Отверткой удалите все винты (чёрные 2,5 мм) с внешнего слоя сборки.

Все винты в камере можно открутить насадкой PH 0.

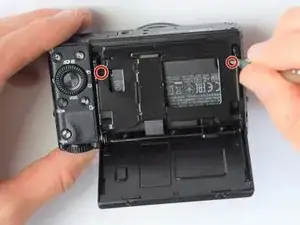

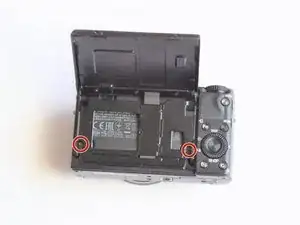

Также с помощью отвертки удалите винты (чёрные 1 мм) под шарнирным ЖК-экраном.

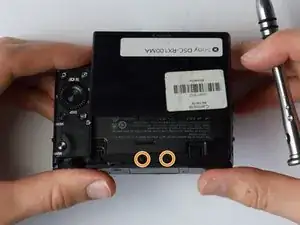

Удалите отмеченные винты 2,5 мм с помощью отвертки.

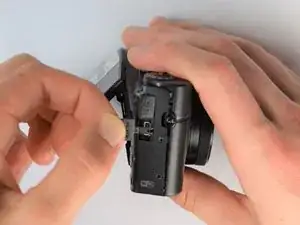

Используя пластиковые инструменты для поддевания, аккуратно отщёлкните нижнюю панель.

Не тяните слишком сильно, иначе можно сломать пластиковый корпус.

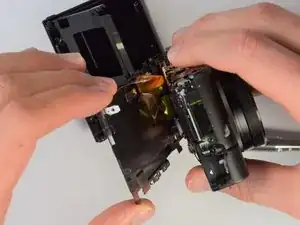

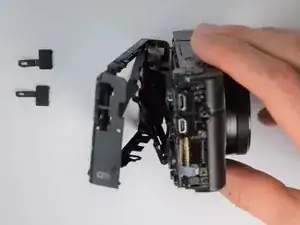

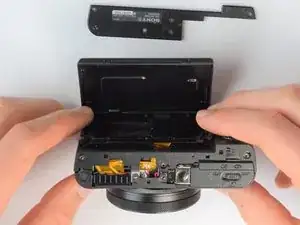

Теми же пластиковыми инструментами разделите сборку экрана и задней части от передней части камеры.

Когда задняя часть немного отойдёт, оттяните защитные крышки портов HDMI и мультимедиа.

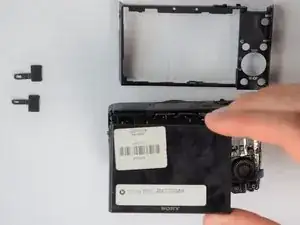

Снимите заднюю крышку.

Отодвиньте боковую панель, чтобы получить доступ к винтам.

Удалите два винта (чёрные 2,5 мм) крестовой отвёрткой PH #0.

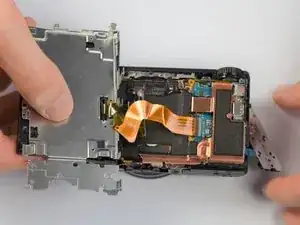

Снимите задний узел, при этом оставив подключённым ленточный кабель.

Будьте очень осторожны и не рвите золотой ленточный кабель. Это будет повторяться во многих руководствах по замене.

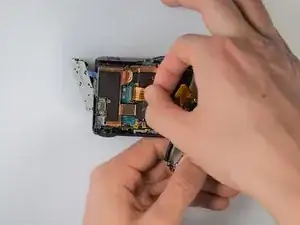

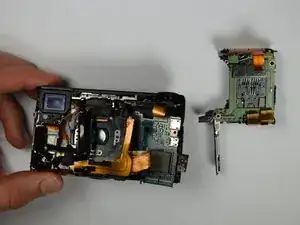

Аккуратно отсоедините разъём ленточного кабеля, чтобы полностью отделить сборку ЖК-экрана от камеры.

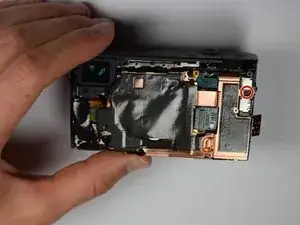

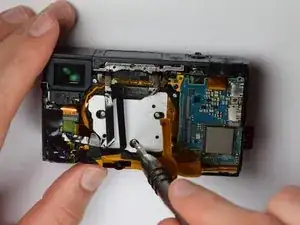

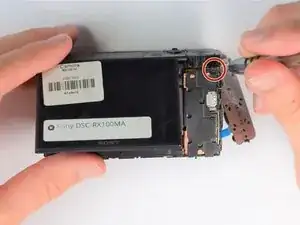

Удалите оставшийся винт, который держит медную крышку в камере.

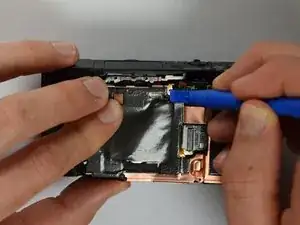

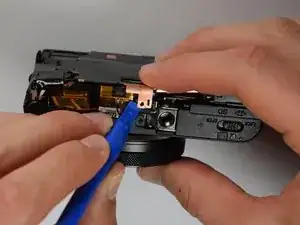

Используя пластиковые инструменты для поддевания, аккуратно отщёлкните медную крышку в двух отмеченных точках.

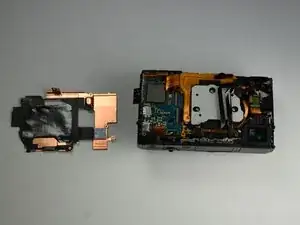

Снимите крышку.

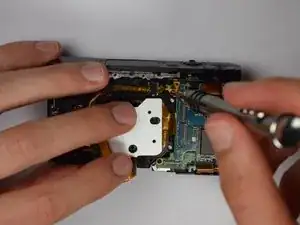

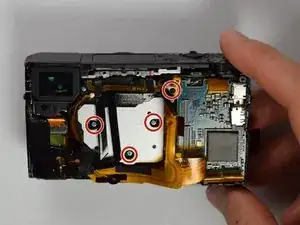

Отверткой Philips удалите четыре винта, отмеченные на снимке.

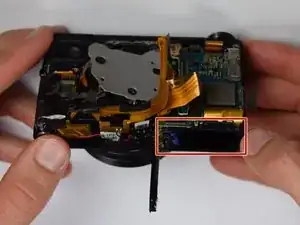

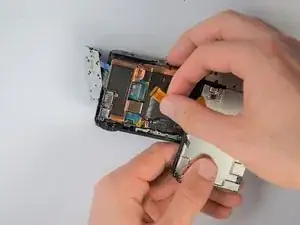

Поместите палец в отсек аккумулятора и поднимите держатель SD-карты, чтобы выдавить его из гнезда.

Немного покачайте, и вы почувствуете, как держатель SD-карты выходит.

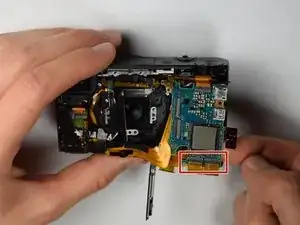

Аккуратно снимите золотистые ленточные кабели с разъёмов материнской платы, подняв серые фиксирующие защёлки и вытянув ленты.

Для более деликатной и безопасной работы можно использовать пинцет, но это не обязательно.

Не тяните материнскую плату слишком сильно — ленты очень хрупкие.

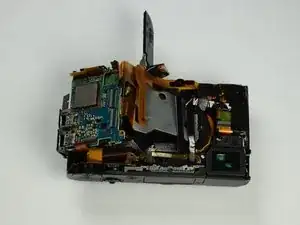

Снимите держатель SD-карты. Он должен легко выйти, поскольку все предварительные винты уже удалены.
