Замена материнской платы Canon PowerShot SD30
Следуйте шагам этого руководства, чтобы снять и заменить материнскую плату камеры. Повреждение материнской платы приведёт к отказу других компонентов.
Шаг 1
Снимите ремешок для запястья и аккумулятор перед снятием задней крышки.
Выверните винт 2 мм с задней части камеры.
Выверните два винта 2 мм с нижней части камеры.
Выверните два винта 2 мм с левой стороны камеры.
Шаг 2
Осторожно снимите заднюю крышку.
Шаг 3
Обязательно снимите ремешок для запястья и аккумулятор перед снятием крышки.
Выверните два чёрных винта 2 мм, расположенных на нижней стороне камеры.
Выверните два серебристых винта 3 мм с правой стороны камеры.
Шаг 4
Осторожно снимите переднюю крышку.
Шаг 5

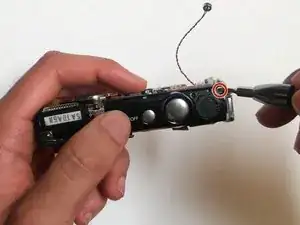

Выверните серебристый винт 3 мм с верхней части камеры.

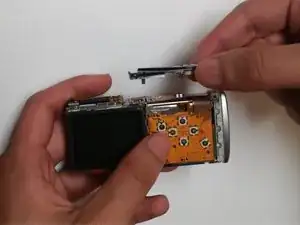

Осторожно снимите верхнюю панель с кнопками.
Шаг 6

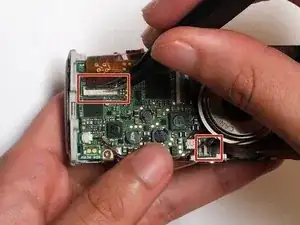

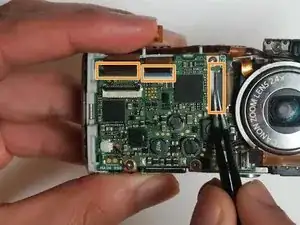

С помощью пинцета аккуратно приподнимите два замка, где шлейфы подключаются к материнской плате.
Теперь приподнимите три оставшихся разъёма шлейфов, чтобы отключить их.
Шаг 7

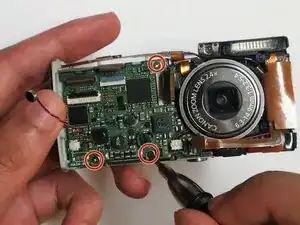

Выверните три серебристых винта 3 мм, крепящие материнскую плату.
Шаг 8

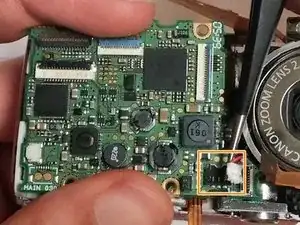

Осторожно вытащите левый провод и отсоедините его от устройства.

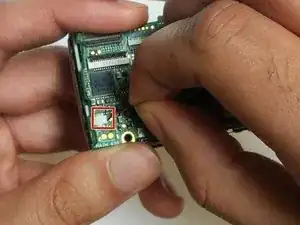

С помощью пинцета выведите правую группу проводов из разъёма. Сделайте это, подведя пинцет под разъём и приподняв его.
Шаг 9
Извлеките материнскую плату из устройства.
Материнская плата не будет ни с чем соединена, поэтому обязательно держите её зафиксированной.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
