Замена ЖК-экрана Canon PowerShot SD400

Камеры

Это руководство предлагает детальные пошаговые инструкции по замене неисправного ЖК-экрана на вашем Canon PowerShot SD400. ЖК-экран, или жидкокристаллический дисплей, служит монитором для изображений, и его может потребоваться заменить, если вы заметили трещины, обесцвеченные пиксели, пятна, подтеки, мерцание или полную потерю сигнала изображения. Прежде чем начать, убедитесь, что камера выключена и батарея извлечена.

Шаг 1

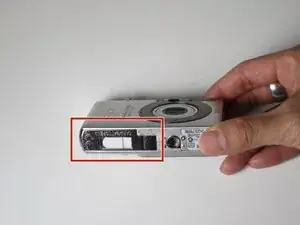

Сдвиньте крышку батарейного отсека (указано красным прямоугольником).

Шаг 2

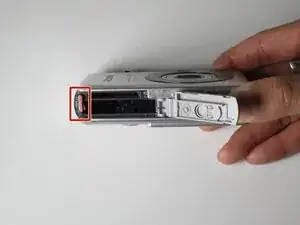

Нажмите на оранжевый зажим (указан красным прямоугольником), чтобы извлечь батарею.

Шаг 3

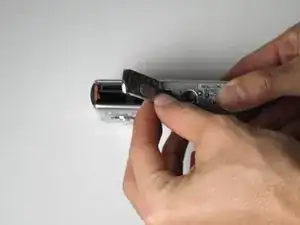

Вставьте заряженную батарею обратно в отсек (указано красным прямоугольником).

Закройте крышку.

Шаг 4

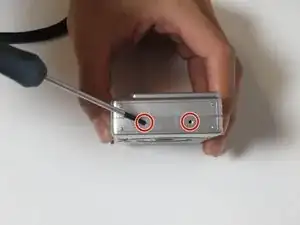

Найдите шесть винтов, которые нужно удалить для открытия корпуса камеры. Эти винты расположены на дне и по обеим сторонам камеры.

Шаг 5

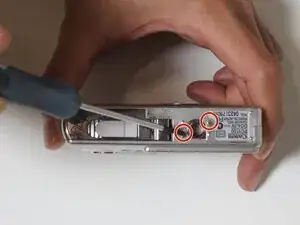

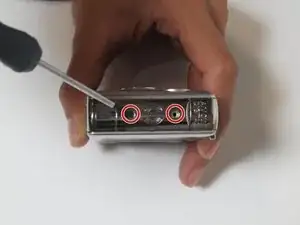

С помощью отвертки аккуратно удалите внешние винты и поместите их в безопасное место, чтобы не потерять.

Шаг 6

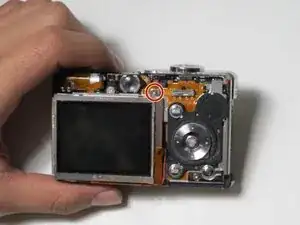

Найдите внутренний винт, находящийся выше верхнего правого угла ЖК-экрана.

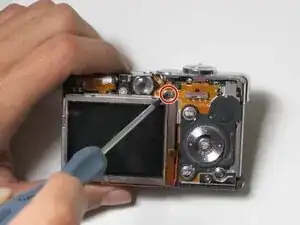

Удалите винт с помощью отвертки.

Шаг 7

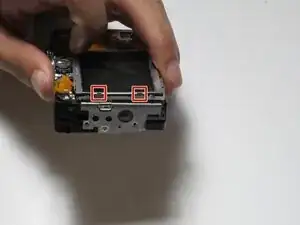

Найдите два зажима с левой стороны ЖК-экрана.

Аккуратно вставьте кончик плоской отвертки под два зажима ЖК-экрана.

Медленно приподнимите экран, используя плоскую отвертку.

Вероятность повреждения устройства Поднимайте экран осторожно, чтобы избежать повреждений

Перевод руководства с ifixit.com
