Замена экрана Canon PowerShot SD30
Если у вашего Canon PowerShot SD30 мерцает, искажается, треснул или полностью отсутствует изображение на дисплее, используйте это руководство для замены заднего ЖК-экрана. ЖК-экран позволяет просматривать фотографии, кадрировать снимки и переключаться в настройках — поэтому при его неисправности обычное использование камеры становится затруднительным или невозможным.
Распространённые симптомы неисправного экрана включают отсутствие вывода изображения, неотзывчивые или частично подсвеченные участки, искажение цвета или видимые механические повреждения. Для помощи в определении этих проблем обратитесь к соответствующим разделам страницы по устранению неполадок PowerShot SD30.
Перед началом ремонта обязательно выключите камеру и извлеките аккумулятор и карту памяти. Если существующий экран треснул или рассыпался, будьте осторожны при обращении с осколками стекла. Поскольку это руководство предполагает вскрытие корпуса камеры и доступ к внутренним компонентам, рекомендуется рабочее место с защитой от статического электричества, чтобы избежать повреждений от статики.
Это руководство шаг за шагом покажет, как удалить повреждённый ЖК-экран и установить замену, что позволит восстановить полную работоспособность дисплея и вернуть Canon PowerShot SD30 в рабочее состояние.
Шаг 1
Перед снятием крышки обязательно снимите ремешок и аккумулятор.

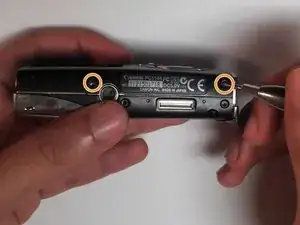

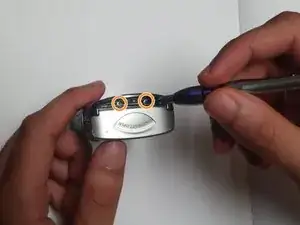

Удалите два чёрных винта 2 мм, расположенные на нижней части камеры.

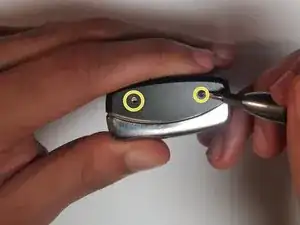

Удалите два серебристых винта 3 мм с правой стороны камеры.
Шаг 2
Аккуратно снимите переднюю крышку.
Шаг 3
Снимите ремешок и аккумулятор перед снятием задней крышки.

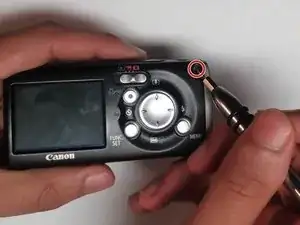

Удалите винт 2 мм с задней части камеры.

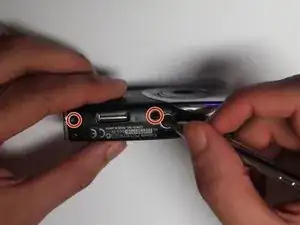

Удалите два винта 2 мм с нижней части камеры.
Удалите два винта 2 мм с левой стороны камеры.
Шаг 4

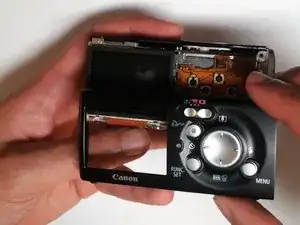

Аккуратно снимите заднюю крышку.
Шаг 5

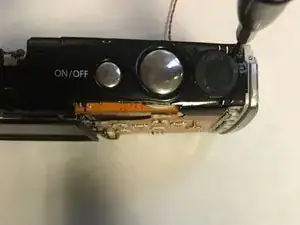

Снимите верхнюю панель кнопок, открутив винт, расположенный в верхнем правом углу панели.
Шаг 6

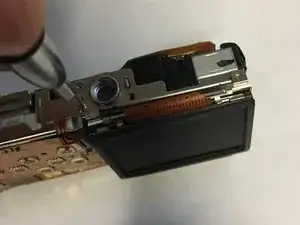

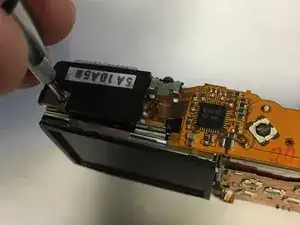

Удалите винты как в верхней части, так и у основания экрана, чтобы освободить экран.
Шаг 7

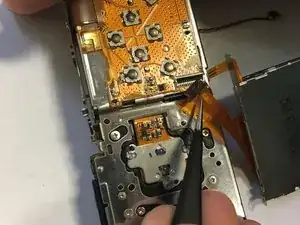

С помощью пинцета приподнимите язычок, фиксирующий провод экрана, и отсоедините его.
Это необходимо сделать для обоих проводов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
