Замена зум-объектива Polaroid i533

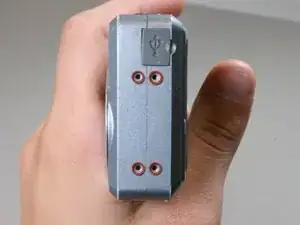

Используйте отвёртку Phillips #00, чтобы вывернуть четыре винта (3 мм) с левой стороны камеры. Сохраните все винты для последующей сборки.

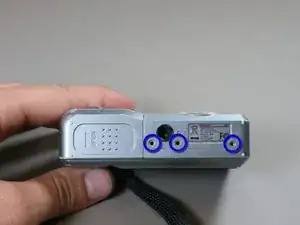

Непосредственно снизу камеры находятся 3 винта, выверните их все отвёрткой Phillips #00.

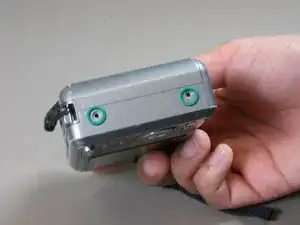

Выверните два винта с правой стороны камеры с помощью отвёртки Phillips #00.

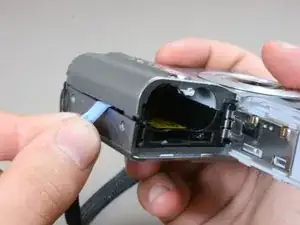

Найдите крышку отсека батареи в нижней части камеры. Сдвиньте крышку в сторону, используя инструмент для вскрытия iFixit.

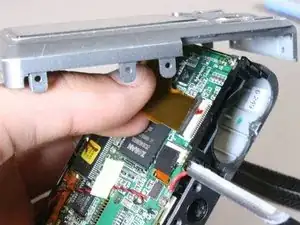

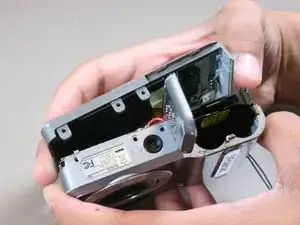

Аккуратно откройте заднюю крышку камеры.

Не отделяйте крышку полностью, так как она всё ещё соединена с логической платой.

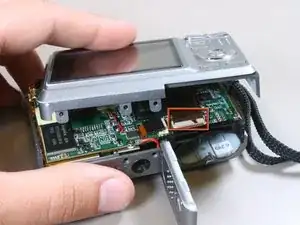

Найдите место подключения ленты ЖК-экрана к логической плате.

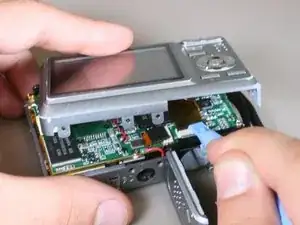

С помощью инструмента для вскрытия iFixit оттолкните чёрную защёлку, соединяющую ленту ЖК-экрана с логической платой, от себя.

Аккуратно потяните ленту от логической платы большим и указательным пальцами.

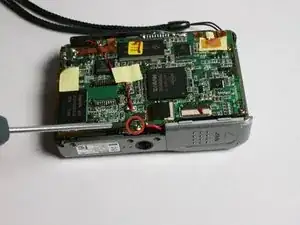

Используя отвёртку Phillips #00, выверните и снимите винт (3 мм), расположенный внизу логической платы над креплением штатива. Сохраните винт для последующей сборки.

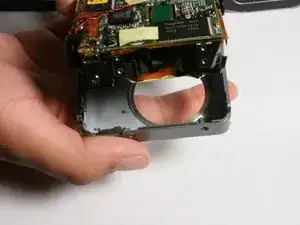

Аккуратно снимите переднюю часть корпуса.

Найдите чёрную накладку, закрывающую ленту, соединяющую зум-объектив с логической платой.

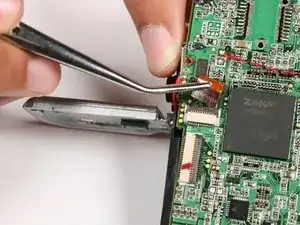

Аккуратно снимите чёрную накладку пинцетом.

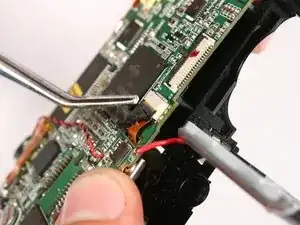

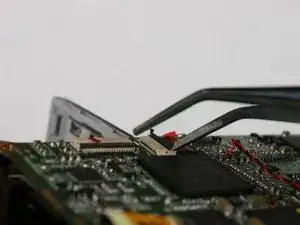

Пинцетом аккуратно приподнимите чёрную защёлку, фиксирующую ленту зум-объектива.

Аккуратно извлеките ленту зум-объектива.

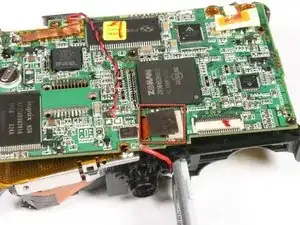

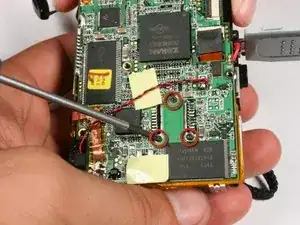

Воспользуйтесь отвёрткой Phillips #00, чтобы вывернуть и снять три (3 мм) винта, показанных на задней стороне логической платы.

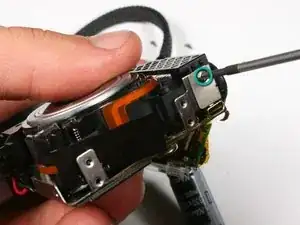

На левой стороне логической платы используйте ту же отвёртку. Выверните и снимите винт 3 мм. Сохраните все винты для последующей сборки.

Теперь можно безопасно снять зум-объектив.

Чтобы собрать устройство, выполните эти шаги в обратном порядке.
