Замена разъема объектива Canon EOS Rebel G
Этот гид показывает, как установить новый разъем объектива.
Шаг 1
С помощью отвертки Phillips #00 открутите три винта Phillips 4.4 мм, как указано красными кругами.
Шаг 2
С помощью пальца отогните текстурированную рукоятку, чтобы отделить компоненты.
Шаг 3
Используя плоский конец лопатки, ослабьте соединение между передней панелью и устройством.
Снимите переднюю панель руками.
Шаг 4

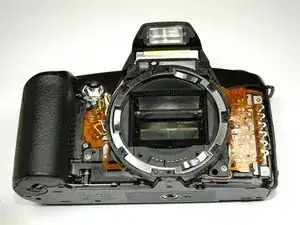

С помощью отвертки Phillips #00 открутите 5 указанных винтов
Пять винтов Phillips 6.2 мм
Шаг 5
Снимите верхнее черное кольцо вручную.
ПРЕДУПРЕЖДЕНИЕ! Указанная деталь имеет пружинный механизм. Ожидайте, что она вылетит при снятии верхнего кольца.
Пружина находится здесь.
Шаг 6

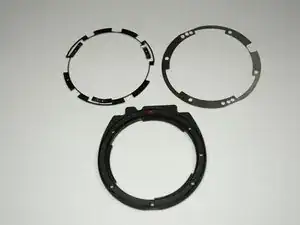

Существует два металлических кольца серебристого цвета.
Снимите верхнее серебристое кольцо.
Шаг 7

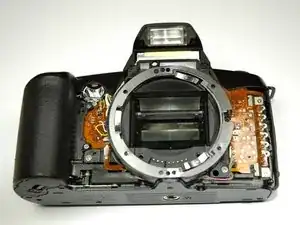

Снимите нижнее серебристое кольцо.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
