Замена защелки задней панели Canon EOS Rebel G
В этом руководстве показано, как установить защелку задней панели на фотоаппарате.
Шаг 1
Используя отвертку Phillips #00, снимите три винта Phillips 4.4 мм, как указано красными кругами.
Шаг 2
Используя палец, отогните текстурированную рукоятку, чтобы отделить компоненты.
Шаг 3
Используя плоский конец лопатки, ослабьте соединение между передней панелью и устройством.
Снимите переднюю панель, используя руки.
Шаг 4

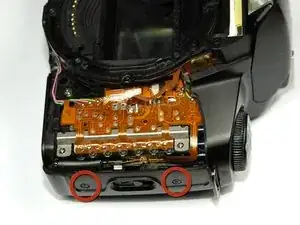

Используя отвертку Phillips #00, открутите два винта, расположенные сбоку камеры.
Два винта Phillips 4.3 мм
Шаг 5
Откройте заднюю панель, поднимая блокировочную защелку вверх.
Снимите крышку защелки с корпуса камеры.
Шаг 6

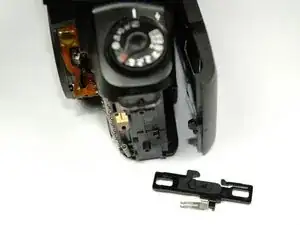

Сдвиньте боковую защелку (для задней двери) вверх, а затем поднимите ее прямо от корпуса камеры.
Иногда защелка отсоединяется при поднятии вверх.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
