Замена задней панели Canon EOS Rebel G

С помощью отвертки Phillips #00 удалите три винта Philips 4.4 мм, как указано красными кругами.

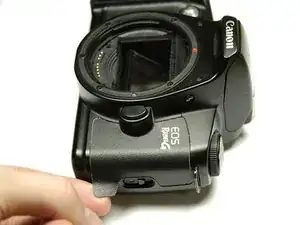

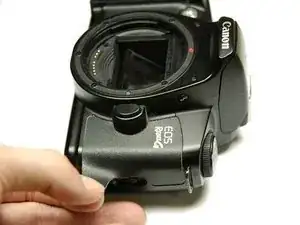

С помощью пальца отогните текстурированную накладку, чтобы отделить компоненты.

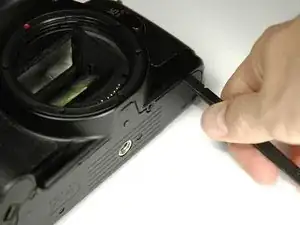

С помощью плоского конца лопатки ослабьте соединение между фронтальной панелью и устройством.

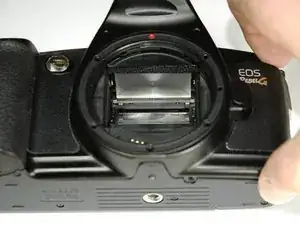

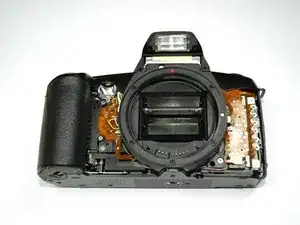

Удалите фронтальную панель, используя руки.

Переверните камеру.

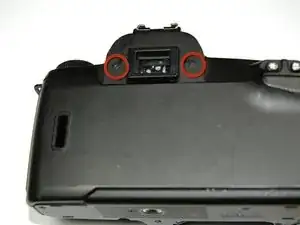

С помощью отвертки Phillips #00 открутите два винта Philips 4.9 мм, расположенные с обеих сторон видоискателя.

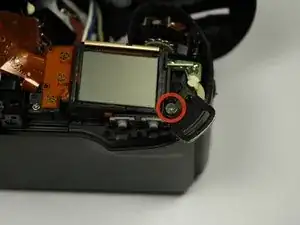

С помощью отвертки Phillips #00 открутите один винт Philips 5.7 мм, расположенный рядом с экраном LCD.

Положите камеру на спину.

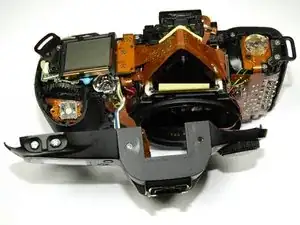

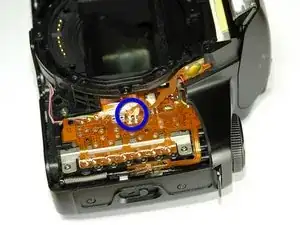

Отпаяйте соединение вспышки от материнской платы, как указано синим кругом.

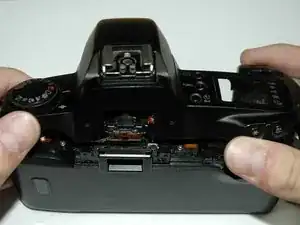

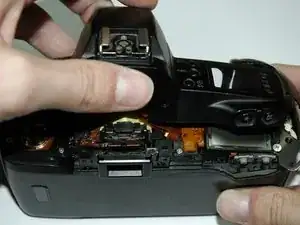

Удалите верхнюю панель, приподняв её сзади, подвинув вперёд над камерой и позволив ей вращаться вниз впереди камеры.

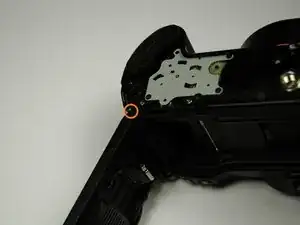

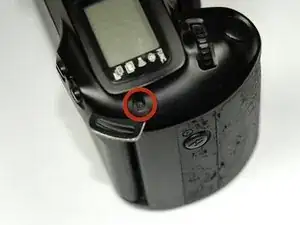

С помощью отвертки Phillips #00 открутите винт Philips 6.8 мм, который удерживает крепление ремня, отмеченное красным кругом.

Удалите крепление ремня.

Освободите заднюю панель.

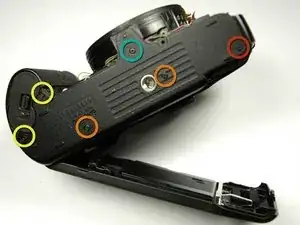

С помощью отвертки Phillips #00 открутите шесть винтов на нижней части камеры.

Один винт Philips 7.4 мм

Два винта Philips 6.0 мм

Два винта Philips 4.4 мм

Один винт Philips 3.9 мм

Снизу камеры нажмите на стержень петли пальцем.

Верните камеру в вертикальное положение.

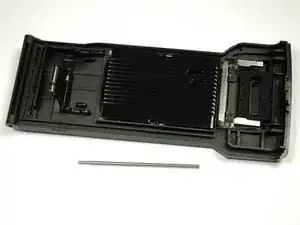

Используйте плоскогубцы (или пинцет), чтобы вытащить стержень сверху.
