Замена платы управления (Logic Board) Canon EOS Rebel G

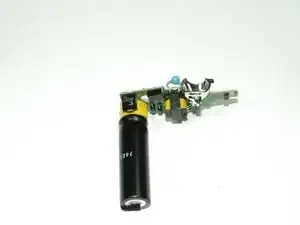

Это руководство показывает, как установить плату управления, которая управляет вспышкой.

Шаг 1

Используя отвертку Phillips #00, снимите три винта Phillips длиной 4,4 мм, обозначенные красными кругами.

Шаг 2

Отделите текстурированную накладку пальцем, чтобы компоненты разошлись.

Шаг 3

Плоским концом лопатки ослабьте соединение между передней панелью и корпусом устройства.

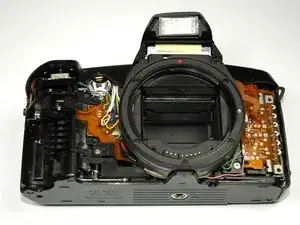

Снимите переднюю панель руками.

Шаг 4

Переверните камеру.

Используя отвертку Phillips #00, выкрутите два винта Phillips длиной 4,9 мм, расположенные по обе стороны видоискателя.

Шаг 5

Используя отвертку Phillips #00, выкрутите один винт Phillips длиной 5,7 мм, расположенный рядом с ЖК-экраном.

Шаг 6

Положите камеру на спину.

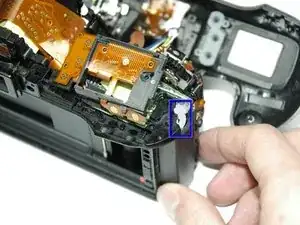

Отпаивайте соединение вспышки от материнской платы, как отмечено синим кругом.

Шаг 7

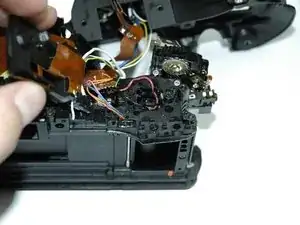

Снимите верхнюю панель, приподняв её сзади, сдвинув вперёд над камерой и дав ей повернуться вниз передней частью камеры.

Шаг 8

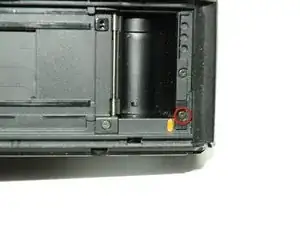

Используя отвертку Phillips #00, выкрутите винт Phillips длиной 6,8 мм, который фиксирует ушко ремня, отмеченное красным кругом.

Снимите ушко ремня.

Шаг 9

Отстегните заднюю панель.

Используя отвертку Phillips #00, выкрутите шесть винтов на дне камеры.

Один винт Phillips 7,4 мм

Два винта Phillips 6,0 мм

Два винта Phillips 4,4 мм

Один винт Phillips 3,9 мм

Шаг 10

Снизу камеры нажмите на ось шарнира пальцем.

Верните камеру в вертикальное положение.

Используйте плоскогубцы (или пинцет), чтобы вытянуть ось из верхней части.

Шаг 11

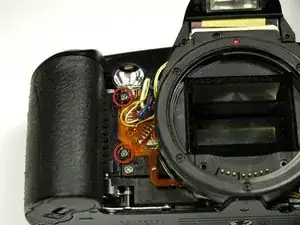

Используя отвертку Phillips 00, выкрутите два винта Phillips длиной 4,9 мм внутри камеры.

Шаг 12

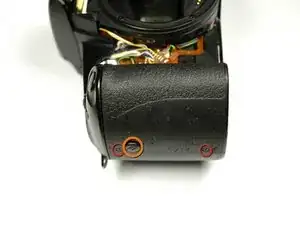

Используя отвертку Phillips 00, выкрутите два винта Phillips длиной 4,3 мм на боковой стороне камеры.

Пальцами вытащите разъём, расположенный между отверстиями для винтов.

Шаг 13

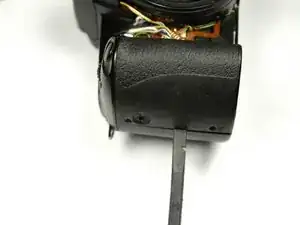

Плоским концом лопатки отщёлкните рукоятку и снимите накладку.

Шаг 14

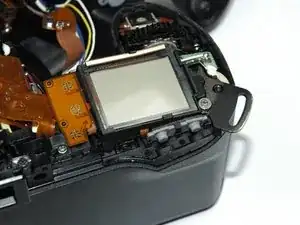

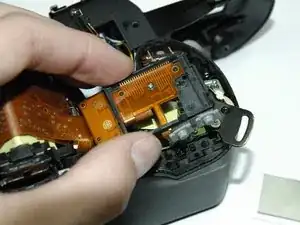

Снимите маленькую металлическую планку, удерживающую ЖК-экран. (Толкните вперёд и сдвиньте к центру)

Шаг 15

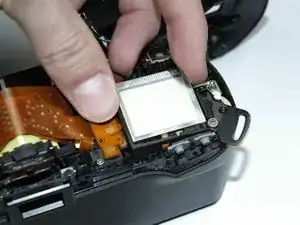

Поднимите и извлеките ЖК-экран.

Шаг 16

Используя отвертку Phillips 00, выкрутите винт Phillips 7,4 мм на верхней части камеры.

Используя отвертку Phillips 00, выкрутите винт Phillips 4,9 мм на верхней части камеры.

Шаг 17

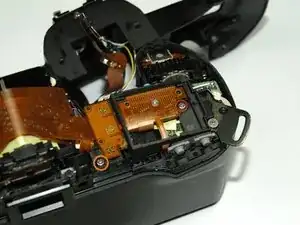

Поднимите крепление ЖК-экрана, чтобы обнажить плату управления.

Шаг 18

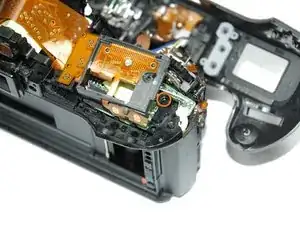

Используя отвертку Phillips 00, выкрутите винт Phillips 4,9 мм на задней части камеры.

Используя отвертку Phillips 00, выкрутите винт Phillips 5,8 мм на верхней части камеры.

Шаг 19

Острым ножом (Exacto) разрежьте белую герметизирующую массу на боковой панели.

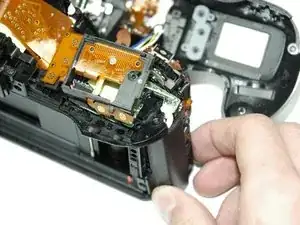

Оттяните боковую панель от корпуса камеры.

Шаг 20

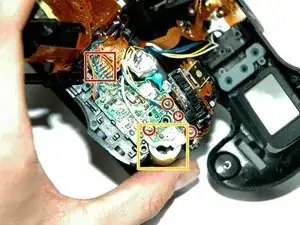

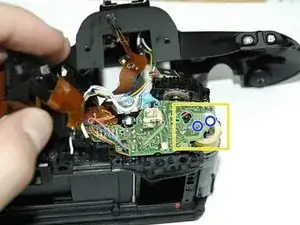

Большой цилиндрический компонент справа на плате — это конденсатор вспышки.

ПРЕДУПРЕЖДЕНИЕ: конденсатор вспышки может содержать высокое напряжение, которое может сохраняться в течение часов или даже дней после выключения камеры и/или извлечения батареи.

Прикосновение к плате, пока конденсатор ещё заряжен, может привести к сильному электрическому удару.

Чтобы обезопасить плату для работы, замкните два отмеченных контакта с помощью инструмента для разряда конденсатора или лезвия отвертки или аналогичного инструмента (с изолированной ручкой!). Возможно, потребуется приложить умеренное давление, чтобы пробить белую герметизирующую массу, покрывающую один из контактов.

Могут появиться небольшие искры и/или слышаться щёлчок. Будьте осторожны, чтобы не замкнуть другие припаянные соединения поблизости.

Используйте мультиметр, чтобы убедиться, что опасное напряжение отсутствует, прежде чем продолжать работу.

Отпаивайте все провода на верхней части платы управления.

Шаг 21

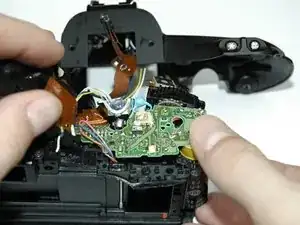

Поднимите плату вверх и потяните в сторону рукоятки.

Шаг 22

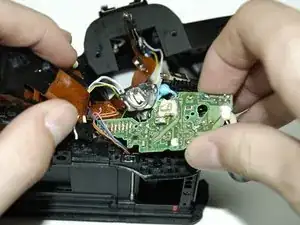

Переверните плату.

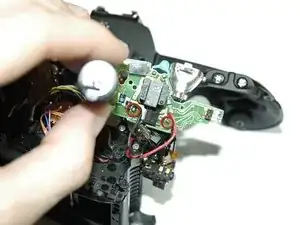

Отпа́йтe два провода на нижней части платы.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
