Замена верхней панели Canon EOS 300

Откройте дверцу отсека батарей.

Извлеките батареи из камеры, сдвинув их в ладонь.

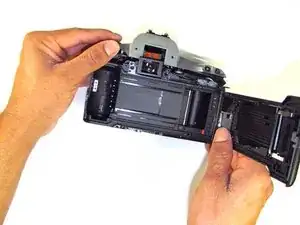

Ослабьте боковую защёлку, чтобы открыть заднюю панель.

Снимите два чёрных винта 4,5 мм выше и ниже защёлки.

Аккуратно подденьте боковую панель пальцем от верхней части камеры.

Опустите панель вниз, чтобы снять её.

Обязательно сохраните маленькую чёрную резиновую деталь под защёлкой.

Снимите два серебристых винта Phillips #1 длиной 6 мм.

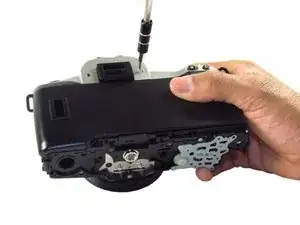

Переверните камеру вверх дном.

Снимите один серебристый винт Phillips #1 длиной 5 мм.

Снимите переднюю панель, оттянув её от стороны с рычажком.

Снимите три чёрных винта Phillips #1 длиной 7,3 мм, расположенные в углах камеры.

Снимите пять чёрных винтов Phillips #1 длиной 4,8 мм.

Просто снимите нижнюю панель, поддев её пальцем.

При снятии панели держите камеру так, чтобы её дно было обращено вверх. Могут выпасть свободные шестерни.

Учтите наличие свободного куска поролона, прикреплённого к нижней панели.

Снимите крышку разъёма дистанционного управления.

Снимите два чёрных винта Phillips #1 длиной 4,5 мм.

Снимите два чёрных винта Phillips #1 длиной 4,8 мм на передней части камеры.

Подденьте боковой захват с помощью лопатки.

Снимите резиновую накладку с глаза видоискателя руками.

Снимите наглазник с окуляра, подталкивая наглазник вверх.

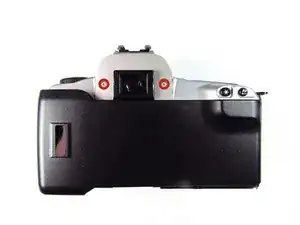

Снимите два серебристых винта Phillips #1 длиной 5,0 мм.

Снимите серебристый винт Phillips #1 длиной 5,5 мм.

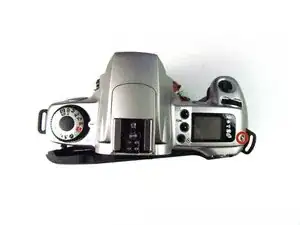

Подденьте верхнюю серебристую часть корпуса и снимите её.

При снятии верхней части кнопки могут выпасть из верхней части камеры (показано на второй картинке).
