Замена процессора основной платы Canon PowerShot SX600 HS

Чтобы извлечь аккумулятор, найдите крышку батарейного отсека на нижней стороне камеры.

Нажмите на крышку большим пальцем и сдвиньте её наружу.

Отожмите оранжевый фиксатор, удерживающий аккумулятор, чтобы разблокировать его.

Используйте пальцы, чтобы вынуть аккумулятор.

Запомните ориентацию контактов для повторной сборки.

Отверткой Phillips №000 отверните четыре винта 4 мм, расположенные по бокам камеры (по 2 с каждой стороны).

Отверткой Phillips №000 отвинтите четыре винта 2 мм, расположенные на нижней стороне камеры.

Используйте пластиковый инструмент для вскрытия, чтобы ослабить и снять переднюю и заднюю панели камеры, а также две боковые части.

Отверткой Phillips №000 отвинтите три винта 2 мм, крепящие деталь к раме камеры.

Используя инструмент для вскрытия, аккуратно снимите узел кнопок питания и спуска затвора с рамы.

Отверткой Phillips №000 отвинтите винты 2 мм, крепящие защиту основной платы к раме камеры (2 спереди, 1 сверху).

Отверткой Phillips №000 отвинтите винт 4 мм.

Пинцетом извлеките защёлкивающийся разъём из его держателя.

Аккуратно приподнимите защиту с рамы.

Поднимите язычок ZIF-разъёма ЖК-экрана и выньте ленточный кабель.

Отсоедините защёлкивающийся разъём.

Поднимите экран из его держателя.

Отсоедините узел от основного защёлкивающегося разъёма.

Отсоедините узел от его плоского разъёма.

Отверткой Phillips №000 снимите три винта 4 мм, которые крепят узел к раме.

Аккуратно выньте узел из его посадочного места.

Отверткой Phillips №000 удалите оставшиеся 4 винта 4 мм в раме.

Аккуратно снимите раму. (Убедитесь, что крепко держите остальную часть камеры в этот момент)

После этого камера будет ненадёжно держаться. Держите её крепко.

Отсоедините ZIF-разъём между объективом и главным процессором.

Отсоедините плоский разъём.

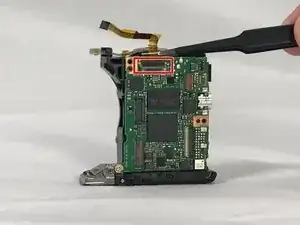

Отсоедините ZIF-разъём на процессоре.

Отверткой Phillips №000 отвинтите винт 2 мм, крепящий процессор.

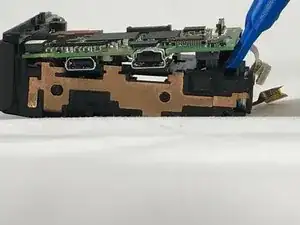

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять процессор и вынуть его из держателя.
