Замена ЖК-экрана Canon PowerShot SX620 HS
Если у вашего Canon PowerShot SX620 HS повреждён или некорректно работает дисплей, используйте это руководство для замены дисплея.
ЖК-экран — это большая панель на задней части камеры, которая позволяет кадрировать фото, просматривать изображения, изменять настройки камеры и т.д. Экран выполнен из стекла, поэтому при падении он может треснуть. Также экран может потемнеть, если выйдет из строя электронный компонент внутри. В таких случаях вам потребуется заменить экран, следуя процедуре в этом руководстве.
Перед началом убедитесь, что устройство выключено и SD-карта извлечена.
Шаг 1

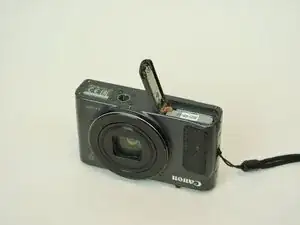

Откройте отсек для аккумулятора, расположенный внизу камеры.
Нажмите на оранжевую защёлку, пока аккумулятор не выскочит вверх.
Извлеките аккумулятор из камеры.
Шаг 2

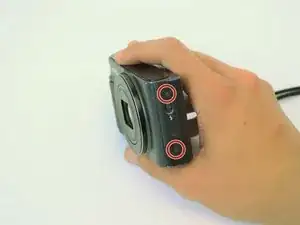

Снимите два винта 4 мм со стороны камеры с блоком вспышки, используя отвертку Phillips #000.
Следите за тем, чтобы винты из разных шагов не перемешивались.
Шаг 3

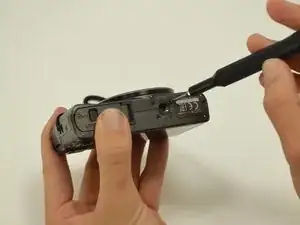

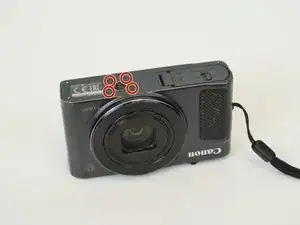

Снимите четыре винта 2 мм с нижней части камеры, используя отвертку Phillips #000.
Шаг 4

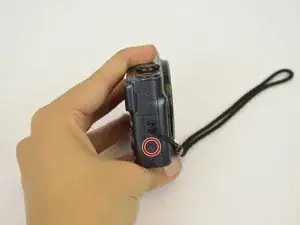

Удалите один винт 4 мм с другой стороны камеры, используя отвертку Phillips #000.
Шаг 5
Откройте заглушку HDMI.

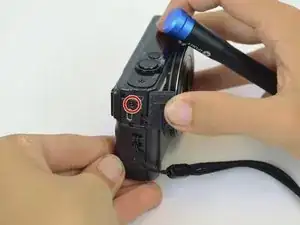

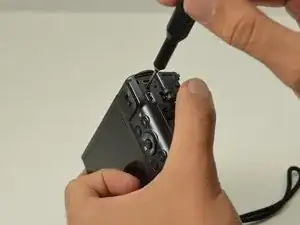

Удалите один винт 4 мм внутри заглушки HDMI с помощью отвертки Phillips #000.
Шаг 6

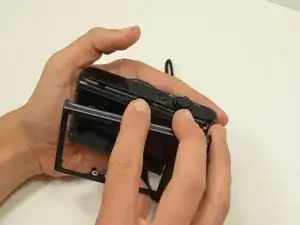

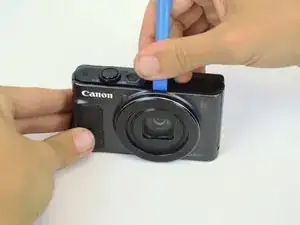

Используйте пластиковый инструмент для вскрытия в верхней части камеры, чтобы ослабить заднюю часть внешнего корпуса. Как только она ослабнет, потяните её прямо на себя.
Тем же приёмом снимите переднюю часть корпуса камеры.
Шаг 7
Разместите камеру экраном ЖК вверх.

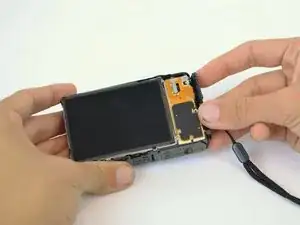

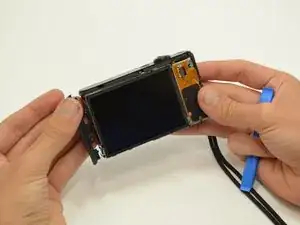

Вытащите боковые крышки.
Шаг 8
Переверните камеру так, чтобы объектив смотрел вверх.
С помощью отвертки Phillips #000 удалите винт, расположенный рядом с кнопкой фото.
Шаг 9

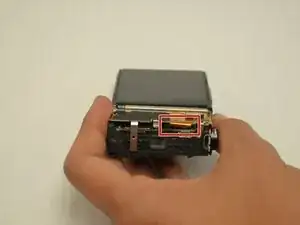

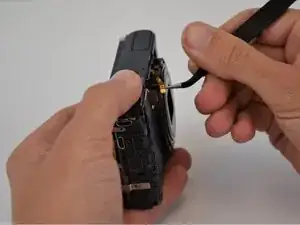

Отсоедините оранжевый разъём от блока объектива с помощью пинцета.
Будьте крайне осторожны с этими разъёмами. Они очень хрупкие и содержат важные электронные компоненты. При их повреждении камера полностью перестанет работать.
Шаг 10

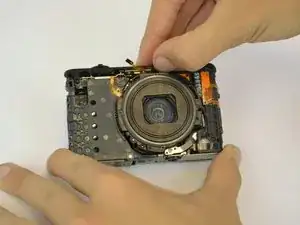

Возьмитесь за верхнюю крышку непосредственно над объективом. Потяните вверх, чтобы снять её с корпуса камеры.
Шаг 11

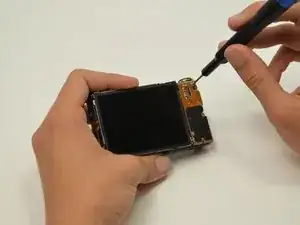

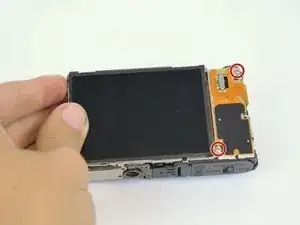

Используйте отвертку Phillips #000, чтобы удалить два винта 2 мм с панели кнопок.
Шаг 12

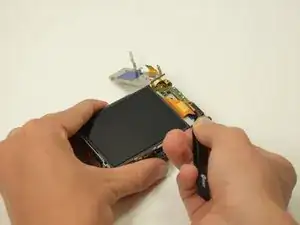

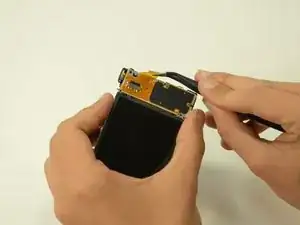

С помощью пинцета аккуратно отсоедините разъём, который скрыт под панелью кнопок.
Будьте внимательны, чтобы не повредить элементы на материнской плате под ней.

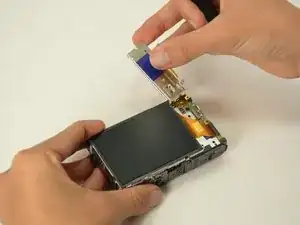

Отогните панель кнопок вверх.
Шаг 13

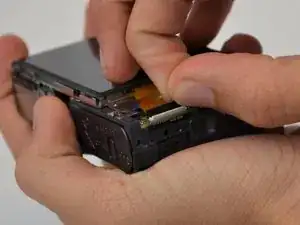

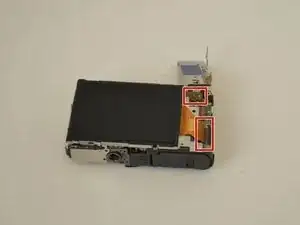

Отогните маленькую чёрную крышку вверх, чтобы получить доступ к большому оранжевому разъёму. Аккуратно отсоедините этот разъём и меньший разъём, удерживающий ЖК-экран.

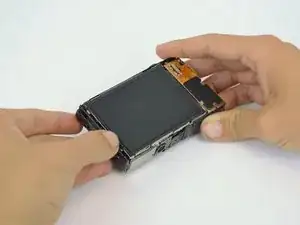

Поднимите ЖК-экран из металлической рамки.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
