Замена объектива Sony Cyber-Shot DSC-H1
Если объектив камеры не подлежит ремонту, возможно, его следует заменить на новый. Это инструкция по разборке перед установкой нового объектива.
Шаг 1

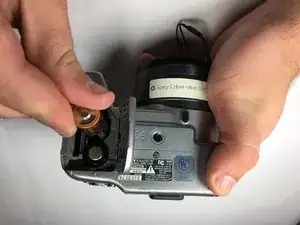

Выключите камеру и извлеките батареи.
Шаг 2

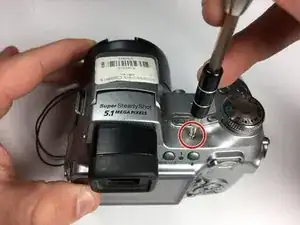

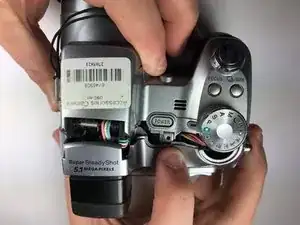

С помощью крестовой отвертки №0 отвинтите все винты с задней крышки корпуса.
Всего шесть винтов длиной 5,22 мм и диаметром головки 3,00 мм.

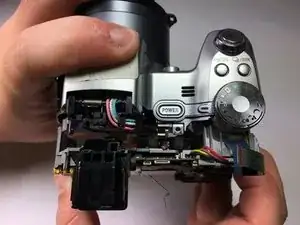

Левая сторона не показана, но на ней должен быть 1 винт.
Шаг 3
Снимите заднюю крышку корпуса.
Сам корпус прочный, поэтому не бойтесь приложить усилие при снятии.
Шаг 4

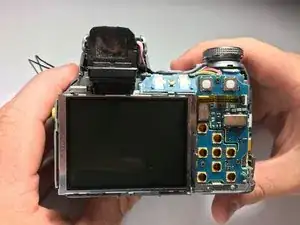

Возьмитесь за правую сторону ЖК-экрана и поднимите его влево.
Экран закреплён плотно и потребуется небольшое усилие, чтобы извлечь его из посадочного места.
Шаг 5

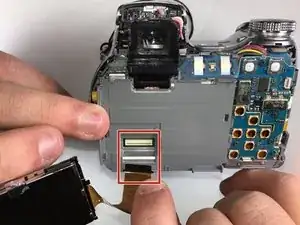

Отключите большую проводящую ленту, прикреплённую к экрану.
Извлеките ЖК-экран из устройства.
Шаг 6

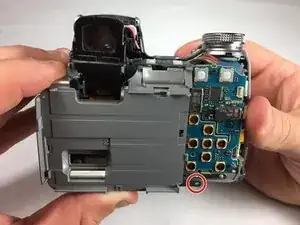

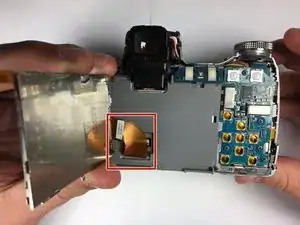

Отверткой отвинтите и снимите серую заднюю панель за ЖК-экраном.
Шаг 7

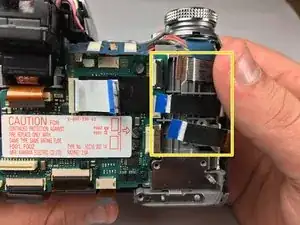

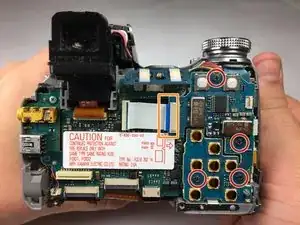

Крестовой отверткой №0 отвинтите четыре чёрных винта длиной 4,24 мм с синей панели на правой стороне.
Отключите белую проводящую ленту.
Снимите синюю панель.
Пинцетом удалите три полоски проводящей ленты на правой стороне.
Шаг 8

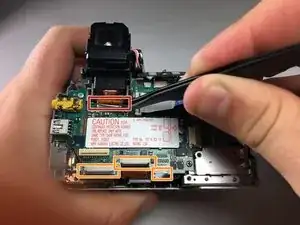

Пинцетом удалите оранжевую проводящую ленту, расположенную под затвором.

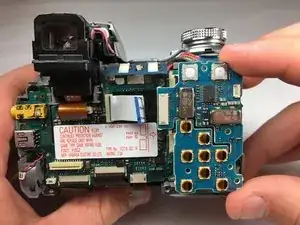

Отключите три ZIF-разъёма от материнской платы.
Шаг 9

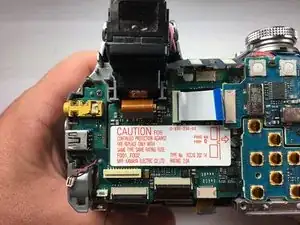

Отогните синюю накладывающуюся плату в верхней части.
Пинцетом отсоедините оставшиеся разъёмы.
Шаг 10

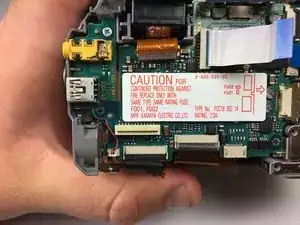

Снимите материнскую плату вместе с блоком батарей.
Шаг 11

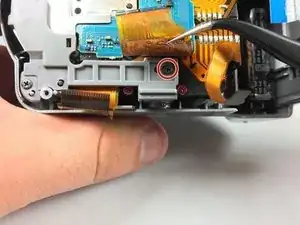

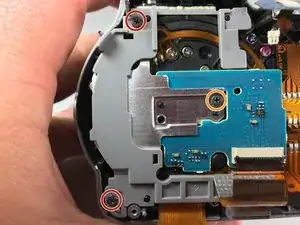

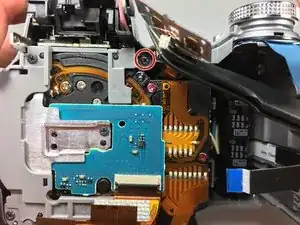

Отверткой снимите 5 винтов на пластиковой панели.
Снимите один винт на серебристой панели в центре.
Шаг 12

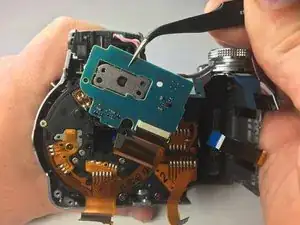

Пинцетом снимите синюю панель управления.

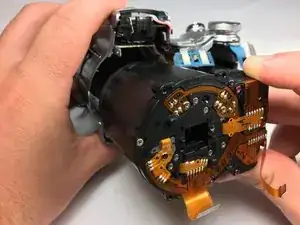

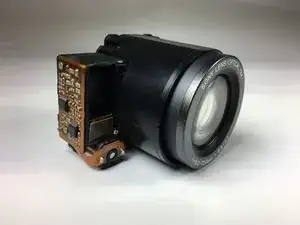

Извлеките объектив из камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
