Замена блока объективa Canon PowerShot SX600 HS

Чтобы извлечь аккумулятор, найдите крышку батарейного отсека на днище камеры.

Нажмите на крышку большим пальцем и сдвиньте её в сторону.

Нажмите оранжевый зажим, удерживающий аккумулятор, чтобы разблокировать его.

Уберите аккумулятор пальцами.

Запомните ориентацию контактов для сборки.

Отверткой Phillips #000 открутите четыре винта 4 мм, расположенные по бокам камеры (по 2 с каждой стороны).

Открутите четыре винта 2 мм на днище камеры с помощью отвертки Phillips #000.

Используйте пластиковый инструмент для вскрытия, чтобы ослабить и снять переднюю и заднюю панели камеры, а также две боковые панели.

Отверткой Phillips #000 открутите три винта 2 мм, крепящие деталь к раме камеры.

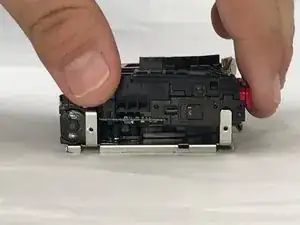

С помощью инструмента для вскрытия аккуратно снимите узел питания и кнопку спуска с рамы.

Отверткой Phillips #000 отвинтите винтовые соединения 2 мм защитного кожуха материнской платы от рамы камеры (2 спереди, 1 сверху).

Отверткой Phillips #000 отвинтите винт 4 мм.

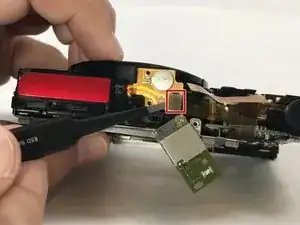

Пинцетом извлеките безразъёмный коннектор из держателя.

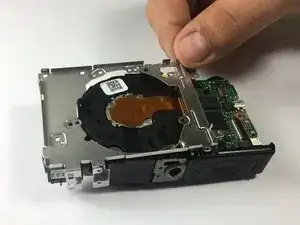

Аккуратно приподнимите защитный кожух с рамы.

Поднимите язычок ZIF-разъёма ЖК-экрана и извлеките ленточный кабель.

Отсоедините безразъёмный коннектор.

Поднимите экран из держателя.

Отключите узел от основного безразъёмного коннектора.

Отключите узел от плоского разъёма.

Отверткой Phillips #000 снимите три винта 4 мм, удерживающие узел на раме.

Аккуратно выньте узел из посадочного места.

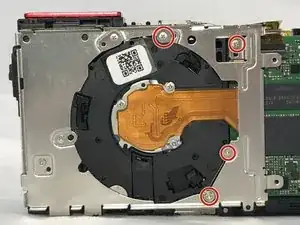

Удалите оставшиеся 4 винта 4 мм в раме с помощью отвертки Phillips #000.

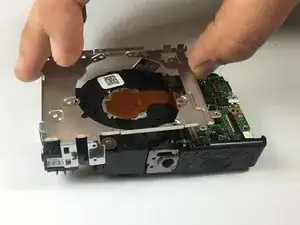

Аккуратно снимите раму. (Убедитесь, что крепко держите остальную часть камеры в этот момент)

После этого камера будет неполностью собрана. Держите её крепко.

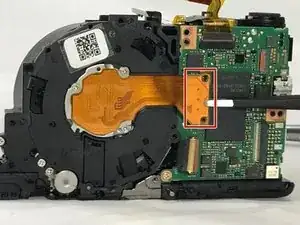

Отключите ZIF-разъём между объективом и основным процессором.

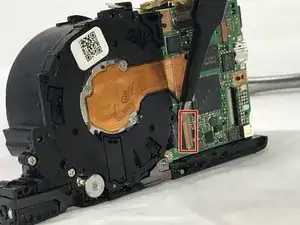

Отсоедините плоский разъём.
