Замена материнской платы и мотора объектива Canon PowerShot SX60 HS

Перед выполнением дальнейших шагов убедитесь, что устройство выключено.

Извлеките аккумулятор, освободив оранжевую защёлку в отсеке для батареи.

Снимите резиновый наглазник, оттянув его назад.

С помощью крестовой отвертки Phillips #00 удалите два винта 5 мм #00, расположенные на боковой стороне видоискателя.

С помощью крестовой отвертки Phillips #00 удалите винт 4 мм #00, расположенный в нижнем левом углу устройства.

С помощью крестовой отвертки Phillips #00 удалите винт 5 мм #00, расположенный в нижней средней части устройства.

С помощью крестовой отвертки Phillips #00 удалите винт 7 мм #00 в верхнем правом углу камеры, чуть выше портов для носителей.

С помощью крестовой отвертки Phillips #00 удалите два винта 5 мм #00, расположенные с правой стороны под пылезащитной крышкой портов для носителей.

Перед снятием задней крышки убедитесь, что ЖК-экран полностью повернут влево.

Используйте открывающий инструмент iFixit, чтобы поддеть и снять заднюю крышку.

Не снимайте заднюю крышку полностью — к ней всё ещё подключён шлейф.

Используйте чёрную лопатку, чтобы отщёлкнуть шлейф, находящийся за отсеком для батареи. Затем снимите его с помощью пинцета с нейлоновой насадкой.

После отсоединения шлейфа снимите заднюю крышку с корпуса камеры.

Снимите солнцезащитную насадку, расположенную на передней части объектива, повернув её на 90 градусов в любую сторону, затем потяните прямо, чтобы снять с объектива.

Удалите винт Phillips #00 5 мм, расположенный слева под разъёмом микрофона.

Удалите винт Phillips #00 4 мм, расположенный в нижнем левом углу камеры.

Удалите винт Phillips #00 5 мм, расположенный в нижней центральной части камеры.

Откройте вспышку и удалите винт Phillips #00 5 мм, находящийся под вспышкой.

Снимите переднюю панель, потянув вдоль корпуса объектива при удерживании корпуса камеры.

С помощью крестовой отвертки Phillips #00 удалите два серебристых винта 2 мм #00, расположенные под видоискателем.

Не вытаскивайте видоискатель полностью — к нему всё ещё подключён проводной шлейф.

Снимите пластиковый кожух вокруг видоискателя, используя чёрную лопатку или открывающий инструмент, чтобы отщёлкнуть три пластиковые защёлки по бокам видоискателя.

Отсоедините шлейф от ZIF-разъёма на видоискателе.

Вытащите видоискатель.

Удалите винт Philips 4 мм #00, расположенный в верхнем левом углу под передней панелью.

Удалите винт Philips 5 мм #00, расположенный в верхнем левом углу под передней панелью.

Удалите винт Philips 5 мм #00, расположенный на вершине левой боковой панели рядом с разъёмом микрофона.

Удалите винт Philips 4 мм #00, расположенный в нижнем левом углу под передней панелью.

С помощью чёрной лопатки отщёлкните оранжевый шлейф в нижнем левом углу материнской платы, затем снимите его пинцетом с нейлоновой насадкой.

Боковая панель теперь свободна и её можно снять, потянув панель влево.

Удалите два винта Philips 4 мм #00, расположенные в шарнире ЖК-экрана.

Отщёлкните зелёный шлейф с помощью пинцета с нейлоновой насадкой.

Будьте аккуратны при снятии этого разъёма. Жилы в зелёном шлейфе не соединены между собой и легко повреждаются.

После отсоединения шлейфа снимите ЖК-экран.

Удалите один серебристый винт 2 мм #00 на передней стороне рядом с модулем вспышки.

С помощью чёрной лопатки отщёлкните шлейф в верхнем правом углу, затем снимите его пинцетом с нейлоновой насадкой.

Удалите один серебристый винт 2 мм #00, находящийся под шлейфом.

После удаления винта верхняя панель полностью отсоединена от устройства. Чтобы снять её, возьмитесь рукой и аккуратно потяните её с устройства.

Удалите четыре винта 2 мм #00 с крестообразной шлицей с металлической задней пластины.

Удалите винт 4 мм #00 с крестообразной шлицей с верхнего угла металлической задней пластины.

Удалите два серебристых винта 2 мм с крестообразной шлицевой головкой #00, расположенные возле верхней части задней панели.

Удалите два серебристых винта 2 мм с крестообразной шлицевой головкой #00 на верхней стороне.

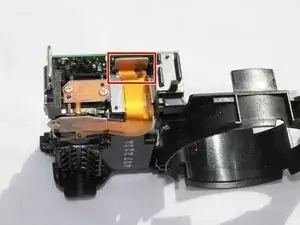

С помощью чёрной лопатки отщёлкните ленту в правом верхнем углу и снимите её.

После выполнения предыдущих шагов осторожно выньте блок вспышки из устройства и отщелкните конденсатор, расположенный на передней стороне камеры.

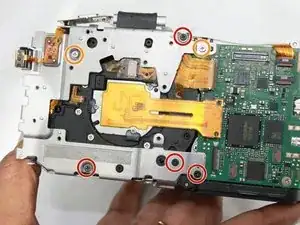

Снимите четыре чёрных винта 3,5 мм с крестообразной шлицевой головкой #00, которые крепят мотор объектива и плату к металлической задней пластине.

Снимите два серебристых винта 4 мм с крестообразной шлицевой головкой #00, которые крепят мотор объектива и плату к металлической задней пластине.

С помощью чёрной лопатки отсоедините трёхпроводные ленточные соединения на плате.

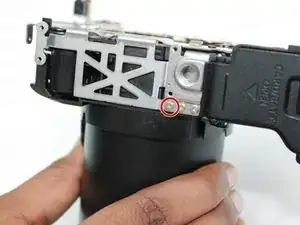

Удалите один винт 2 мм с крестообразной шлицевой головкой #00 с нижней части рамки камеры. Это освободит объектив и плату от рамки.

Будьте осторожны, не снимайте металлическую рамку полностью — к ней всё ещё прикреплена небольшая ленточная проводка.

Аккуратно отделите металлическую рамку от блока объектива настолько, чтобы добраться до ленточной проводки на передней стороне камеры.

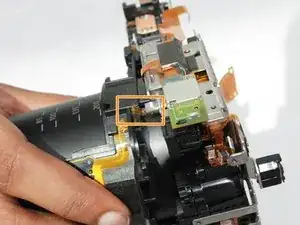

С помощью пинцета с резиновыми наконечниками отсоедините ленточную проводку.

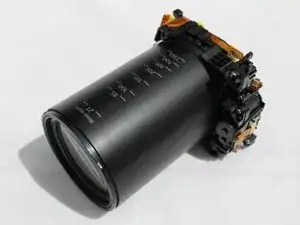

Снимите металлическую рамку и выдвиньте блок мотора объектива из пластиковой рамки.

С помощью чёрной лопатки снимите последний оставшийся разъём ленточной проводки на плате, расположенный со стороны, обращённой к пластиковой рамке.

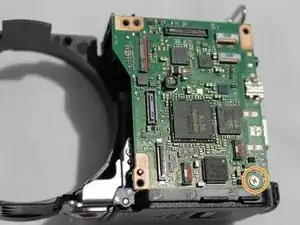

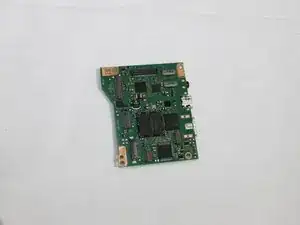

Удалите винт 2 мм с крестообразной шлицевой головкой #00 в нижнем левом углу платы. Теперь плата должна приподняться и освободиться от пластиковой рамки.
