Замена защитной крышки LCD-экрана камеры Canon SX40 HS
Шаг 1

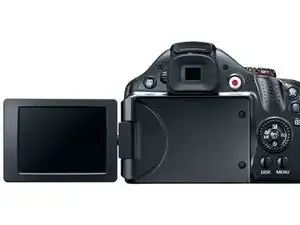

Откройте/поверните экран LCD до полного раскрытия.

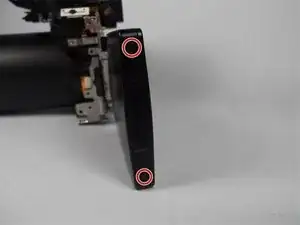

Удалите два черных винта 4 мм с левой стороны экрана с помощью отвертки Phillips #00.
Шаг 2

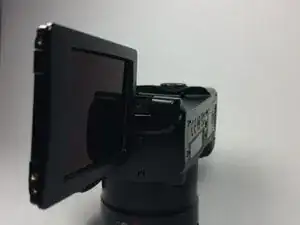

Частично закройте экран и поверните его на 90 градусов так, чтобы экран был обращен вверх (фото сделано с передней левой стороны камеры). Удалите черный винт 4 мм, указанный на фотографии, с помощью отвертки Phillips #00.
Шаг 3

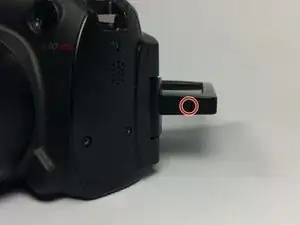

Поверните экран на 180 градусов так, чтобы монитор был обращен вниз. Удалите черный винт 4 мм, указанный на фотографии, с помощью отвертки Phillips #00.
Шаг 4

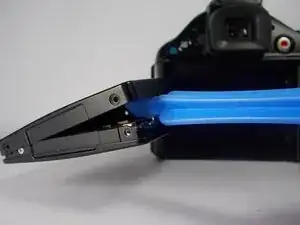

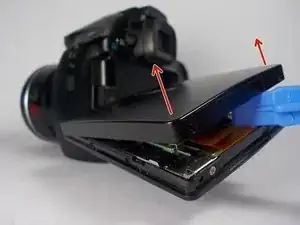

С помощью пластикового инструмента для открывания удалите незащелкивающуюся крышку LCD-экрана с камеры.
Будьте осторожны, чтобы не поддеть и не повредить плату под крышкой экрана.
Шаг 5

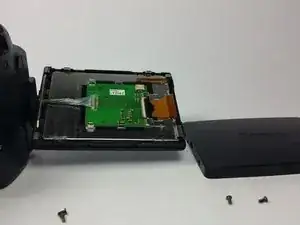

Вот что вы должны увидеть после удаления крышки LCD-экрана. Замените крышку LCD-экрана, если она повреждена.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
